リニアステッピングアクチュエータ iB-Move IBM2Aシリーズ
- 数量スライド割引
- 通常単価(税別)
- 22,169円～34,682円
- 税込単価
- 24,386円～38,150円
【特長】・2点間作動に絞り込み簡単操作・ストローク設定、速度・加減速設定、推力...
詳細情報を確認する未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

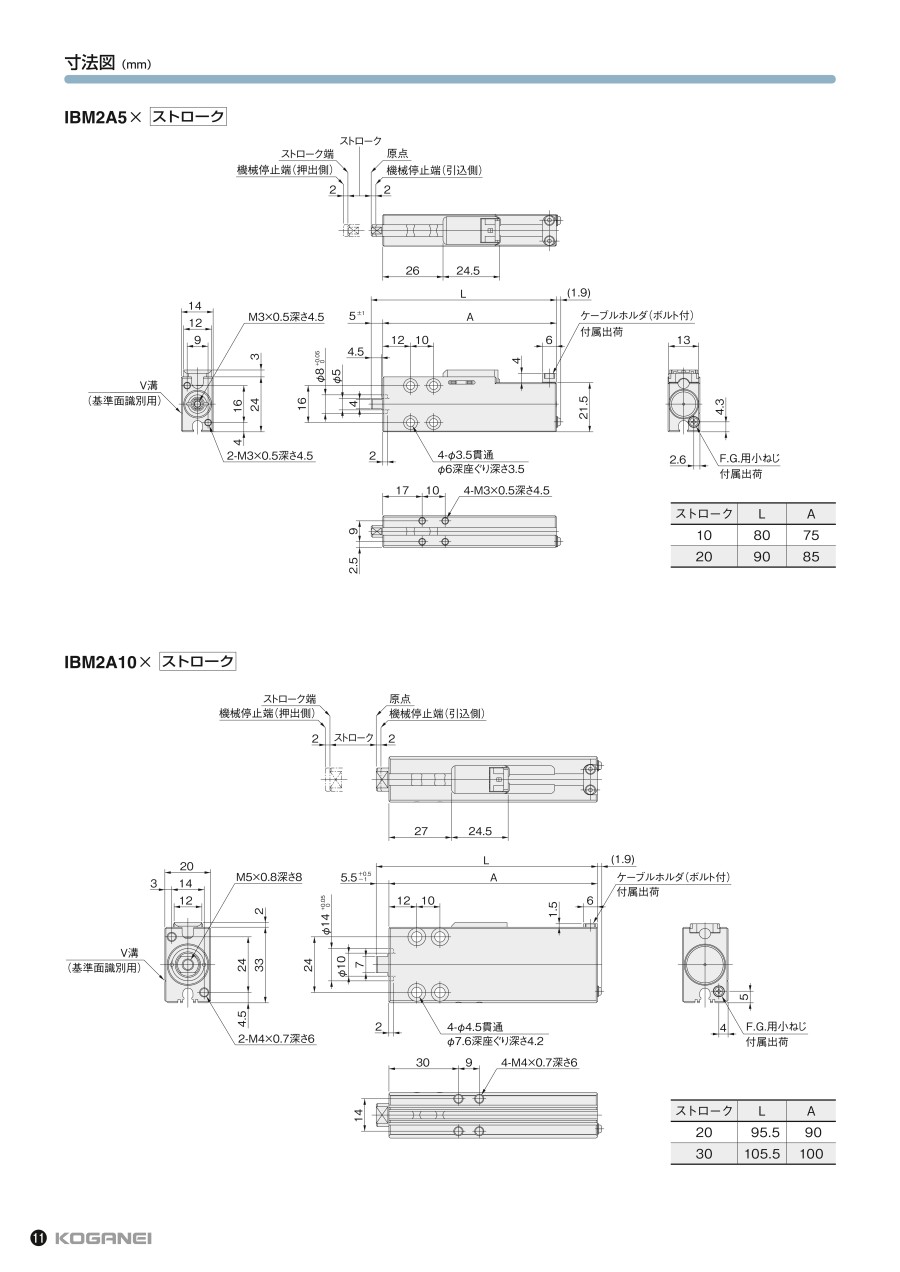

外形図
IBM2A5× ストローク
IBM2A10× ストローク
IBM2A16× ストローク
IBM2A5× ストローク -□-□-S1C／S2C
IBM2A10× ストローク -□-□-S1C／S2C
IBM2A16× ストローク -□-□-S1C／S2C
製品仕様
| 項目 | IBM2A5 | IBM2A10 | IBM2A16 | ||||
|---|---|---|---|---|---|---|---|
| モータ | 2相ステッピング ムービングマグネット方式 | ||||||
| ストローク mm | 10 | 20 | 20 | 30 | 32 | 48 | |
| 推力注1 N | 垂直使用注2 | 0.55 | 2 | 6 | |||
| 水平使用 | 0.7 | 2.5 | 8 | ||||
| 最高速度 mm/s | 300 | 400 | 500 | 600 | 600 | 700 | |
| 位置検出 | 原点センサ（オプション） | ||||||
| ケーブル | 耐屈曲ケーブル φ4.5 25AWG 4芯 1,000、3,000、5,000mm | ||||||
| 取付方法 | サイドマウントA、B、フロントマウント | ||||||
| 材質 | 本体：アルミ合金 | ||||||
| 質量（ケーブル除く） g | 60 | 70 | 160 | 180 | 500 | 550 | |
| 使用温度・湿度範囲 | 0～40℃ 35～85%RH（結露、氷結なきこと） | ||||||
| 保存温度範囲 | -10～65℃（結露、氷結なきこと） | ||||||
注1：推力は、押付レベル10の時の押付位置、製品のバラツキを考慮した値です。
注2：垂直使用時の推力は、上昇時の推力で水平使用時の推力から可動部質量分を除いた値です。
実際の可搬質量は、お客様の使用条件により変動します。
特に、垂直使用時の加減速度、作動頻度、水平使用時の駆動系の摩擦等を考慮して実機での確認をお勧めします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,169円 ( 24,386円 ) | 7日目 |
23,304円 ( 25,634円 ) | 7日目 |
28,985円 ( 31,884円 ) | 7日目 |
30,139円 ( 33,153円 ) | 7日目 |
33,528円 ( 36,881円 ) | 7日目 |
34,682円 ( 38,150円 ) | 7日目 |
詳細情報
基本情報
【特長】
・2点間作動に絞り込み簡単操作
・ストローク設定、速度・加減速設定、推力レベル設定が簡単
・オープンループ制御により低価格を実現
・リニアモータの採用と減速機構レスにより、極めて静かな作動音を実現。グリスレスによるクリーン
・シンプル構造により、メンテナンスが不要です
