小型スライドレール KC-284
- 通常単価(税別)
- 715円～1,386円
- 税込単価
- 787円～1,525円
小型のスライドレール。【特長】・小型軽量でさまざまな機器に対応可能。・スライド...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
コンパクトな小物の収納や引出しに最適

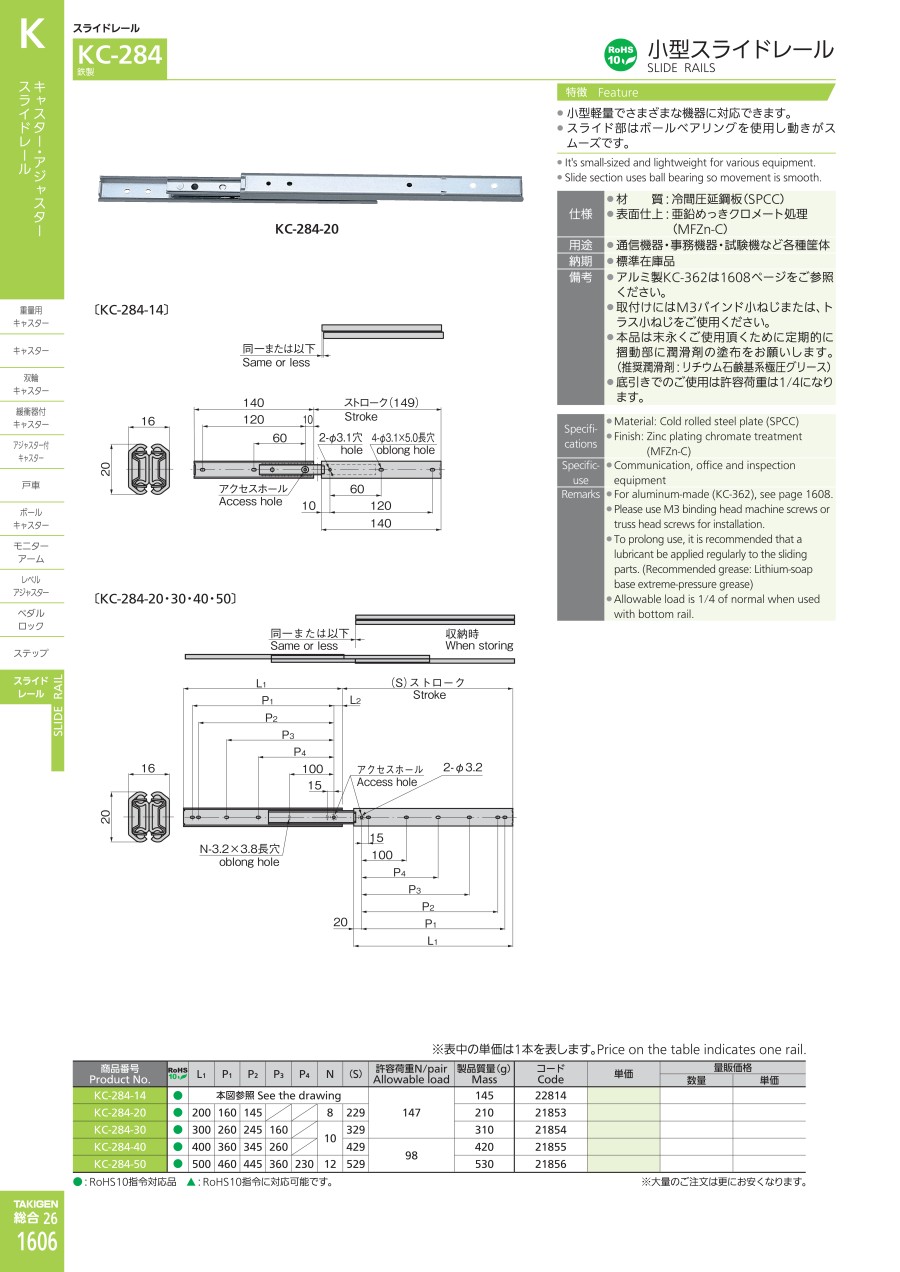

KC-284-20の外観
KC-284-14の寸法図
KC-284-20・30・40・50の寸法図
| 商品番号 Product No. | L1 | L2 | P1 | P2 | P3 | P4 | N | (S) | d | 許容荷重N/pair Allowable load | 製品質量（g） Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KC-284-14 | 本図参照 See the drawing | 147 | 145 | ||||||||
| KC-284-20 | 200 | 20 | 160 | 145 | 8 | 229 | 3.2 | 210 | |||
| KC-284-30 | 300 | 260 | 245 | 160 | 10 | 329 | 310 | ||||
| KC-284-40 | 400 | 360 | 345 | 260 | 429 | 98 | 420 | ||||
| KC-284-50 | 500 | 460 | 445 | 360 | 230 | 12 | 529 | 530 | |||
詳細情報
基本情報
小型のスライドレール。
【特長】
・小型軽量でさまざまな機器に対応可能。
・スライド部はボールベアリングを使用し動きがスムーズ。
・材質 : 冷間圧延鋼板（SPCC）。
・表面仕上 : 亜鉛めっきクロメート処理（MFZn-C）。
【用途】
・通信機器・事務機器・試験機など各種筐体。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
小型スライドレール KC-284のレビュー
引き出しのスライド用に
4
4.02020/02/10
棚の引き出し用に使用しました。レール部分が薄いのでアルミフレームにも丁度良く利用できました。
0人が参考にしています。
自社製品全般に使用
5
5.02018/07/17
自社製品各種筐体全般に使用しています。この商品は、性能や過去の使用実績が評価され得意先様が指定されることが多いです。小型...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q荷重はどのくらいですか？
A
2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
Q使用上の注意などはありますか？
A
末永くご使用いただくために、定期的に摺動部に潤滑剤の塗布をお願いします。(推奨潤滑剤：リチウム石鹸基系極圧グリース)
