ホールド機構付スライドレール K-251-HDS
- 通常単価(税別)
- 1,415円～1,866円
- 税込単価
- 1,557円～2,053円
引きだした状態でスプリングストッパーが働きホールドする引き出しレール。【特長】...
詳細情報を確認する商品情報
引き出しがスムーズ
K-251-HDSの外観
ロック機構

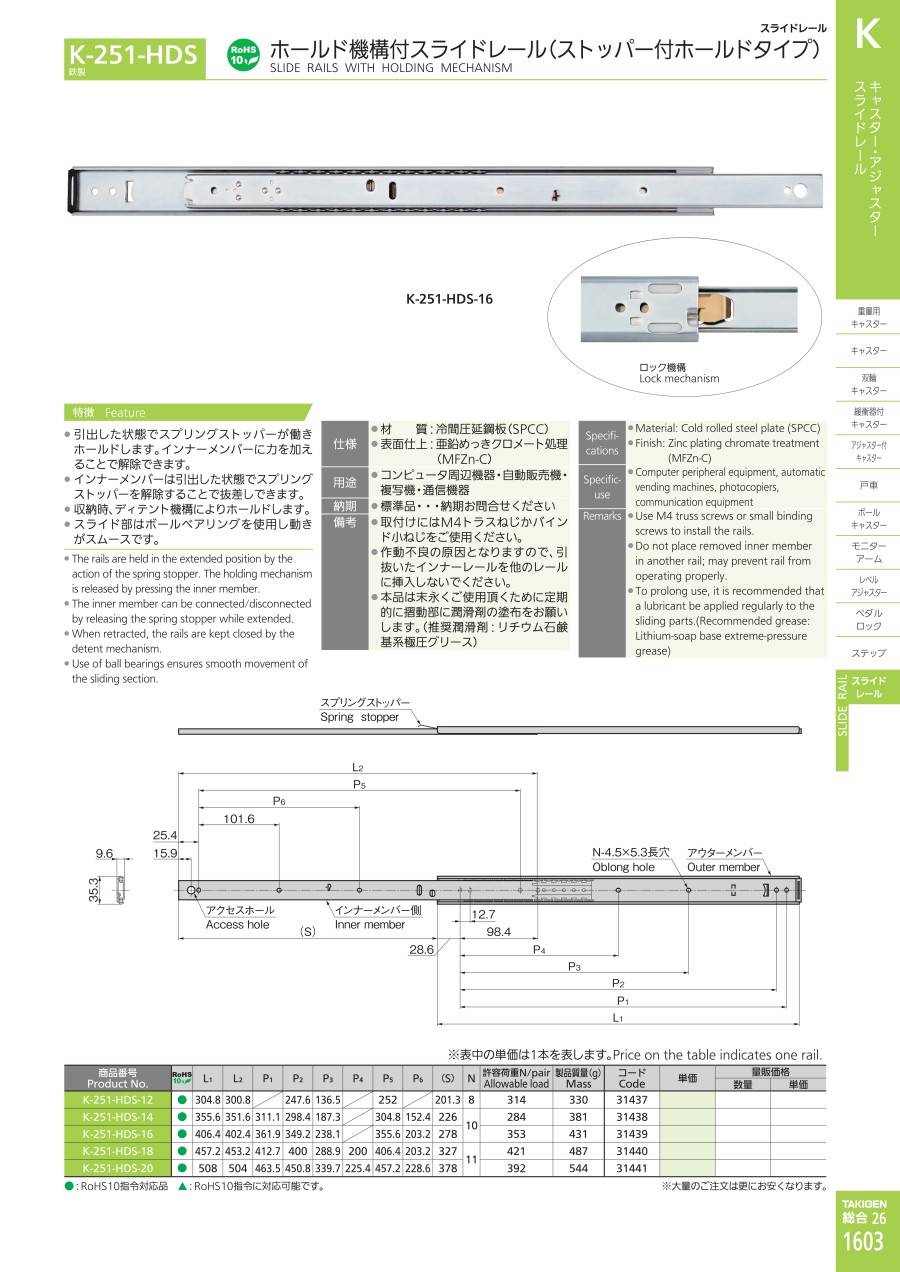

K-251-HDSの寸法図
| 商品番号 ProductNo. | L1 | L2 | P1 | P2 | P3 | P4 | P5 | P6 | (S) | N | 許容荷重N/pair Allowableload | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K-251-HDS-12 | 304.8 | 300.8 | - | 247.6 | 136.5 | - | 252 | - | 201.3 | 8 | 314 | 330 |
| K-251-HDS-14 | 355.6 | 351.6 | 311.1 | 298.4 | 187.3 | - | 304.8 | 152.4 | 226 | 10 | 284 | 381 |
| K-251-HDS-16 | 406.4 | 402.4 | 361.9 | 349.2 | 238.1 | - | 355.6 | 203.2 | 278 | 353 | 431 | |
| K-251-HDS-18 | 457.2 | 453.2 | 412.7 | 400 | 288.9 | 200 | 406.4 | 203.2 | 327 | 11 | 421 | 487 |
| K-251-HDS-20 | 508 | 504 | 463.5 | 450.8 | 339.7 | 225.4 | 457.2 | 228.6 | 378 | 392 | 544 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,415円 ( 1,557円 ) | 在庫品1日目当日出荷可能 |
1,608円 ( 1,769円 ) | 在庫品1日目当日出荷可能 |
1,595円 ( 1,755円 ) | 在庫品1日目当日出荷可能 |
1,866円 ( 2,053円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
引きだした状態でスプリングストッパーが働きホールドする引き出しレール。
【特長】
・ボールベアリングで引き出しがスムーズ。
・引きだした状態でスプリングストッパーが働きホールド。インナーメンバーに力を加えることで解除できる。
・インナーメンバーは引きだした状態でスプリングストッパーを解除することで抜差し可能。
・収納時、ディテント機構によりホールド。
・材質 : 圧延鋼板（SPCC）。
・表面仕上 : 亜鉛めっきクロメート処理（MFZn-C）。
・スライド部はボールベアリングを使用し動きがスムーズ。
【用途】
・コンピュータ周辺機器・自動販売機・複写機・通信機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
よくあるご質問（FAQ）
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=31437】
