タキゲン製造

強力マグネットキャッチ C-158

Name: 強力マグネットキャッチ C-158
Brand: タキゲン製造
SKU: 221004904765
Rating: 4.6 (8 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（8件）

この商品のFAQをみる（1件）

通常単価(税別): 760円～1,696円

税込単価: 836円～1,866円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

マグネットキャッチ C-54

4.5

通常価格(税別)： 112円 (税込価格：123円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

スーパーマグネットキャッチ（縦型） C-100-A

4.9

通常価格(税別)： 212円 (税込価格：233円)

通常出荷日：在庫品1日目

一般型マグネットキャッチの強力型。【特長】・取り付け面が2面あり、用途に合わせ...

詳細情報を確認する

種類
マグネットキャッチ
マグネットキャッチ種類
通常タイプ
マグネットキャッチ形状
二方向取付
取付方法
面付
本体材質
亜鉛合金
高さ H (mm)
20
本体表面処理
ニッケルめっき
保持板
あり
マグネット材質
Ba-フェライト(異方性)
マグネット表面処理
なし
受板材質
冷間圧延鋼板(SPCC)
受板表面処理
亜鉛めっきクロメート処理
使用環境
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

C-158-1

C-158-2〜5

規格表

商品番号 Product No.	L₁	L₂	L₃	P₁	P₂	P₃	N	吸着力 N Adsorption	製品質量(g) Mass
C-158-1	上記図面による See drawings above							147	206
C-158-2	55	80	60	70	70	40	8	137	140
C-158-3	41	61	43	50	50	27	6	107	110
C-158-4	27	50	29	40	40	18	4	68	74
C-158-5	20	40	22	30	30	12	3	29	56

使用例

縦付け、横付けができる強力タイプのマグネットキャッチ。

型番リスト

表示件数

型番

保持力【範囲選択】

(N)

吸着力

(N)

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

取付穴径 D

(mm)

商品コード

RoHS?

最小発注数量

70.1～	147	80.1～	105	20.1～40	21.4	4.2	20454	10	1個
70.1～	137	50.1～80	80	15.1～20	20	3.1	20455	10	1個
70.1～	107	50.1～80	61	15.1～20	20	3.1	20456	10	1個
30.1～70	68	40.1～50	50	15.1～20	20	3.1	20457	10	1個
15.1～30	29	～40	40	15.1～20	20	3.1	20458	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,696円 ( 1,866円 )	在庫品1日目当日出荷可能
1,477円 ( 1,625円 )	在庫品1日目当日出荷可能
996円 ( 1,096円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

一般型マグネットキャッチの強力型。
【特長】
・取り付け面が2面あり、用途に合わせた使い方が可能。
・マグネットも強力で不意に外れる心配がない。
・取付け面が2方向選べるように設計。
【用途】
・分電盤・工作機械。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

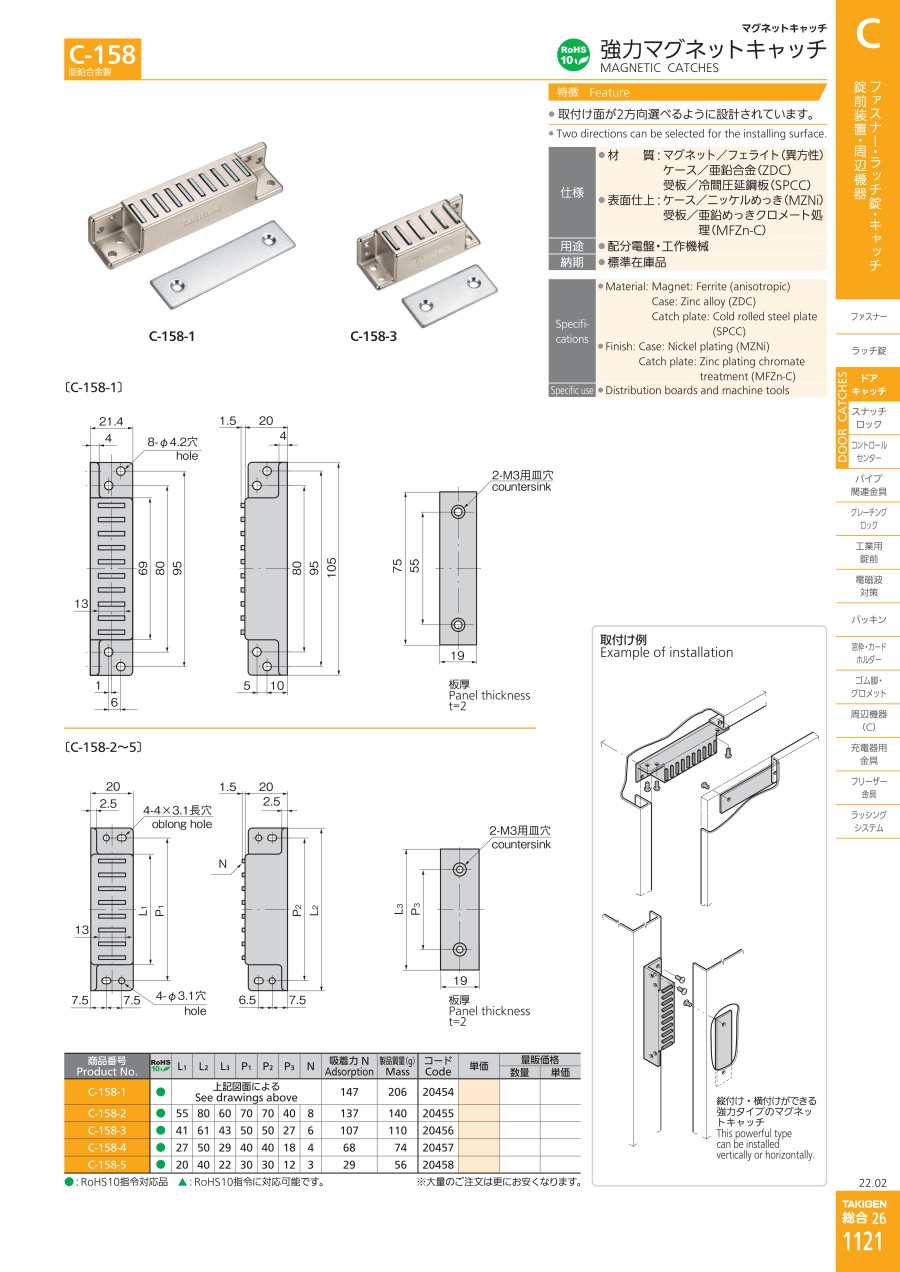

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ステンレスロック付キャッチクリップ C-1007-11
ステンレスキャッチクリップのオートロックタイプです。施錠時は自動的にロックプレートでロックするため振動等で外れにくい構造です。C-1007と取り付けの互換性があります。
タキゲン製造
キャッチクリップ C-7
鉄製のキャッチクリップC-7シリーズです。ステンレスに比べ安価にお求めいただけます。
ミスミ
強力マグネットキャッチ
通常のマグネットキャッチよりも磁力が強力なタイプが必要な場合はこちらからご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

強力マグネットキャッチ C-158のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

手動開き戸に

満足度：5.02016/06/27

あけるときは手軽に開くことができ、振動などでひらいてしまうこともなかった。また機会があれば利用したいと思う。

1人が参考にしています。

設備装置に使用しています

満足度：5.02022/07/21

当社で製作している設備装置に使用しています。設備装置のパネルカバー、点検口などのカバーの固定用にかなりの数を使っています...もっと読む

0人が参考にしています。

カバー

満足度：4.02022/04/26

強力マグネットキャッチとしてｶﾊﾞｰに使用しました。外れ等の具合が心配でしたが問題ありませんでした。

0人が参考にしています。

産業機械に使用しています

満足度：5.02022/04/05

当社で製作している産業機械に扉が何か所かついています。その扉を閉めた時の開き止め用としてこのキャッチを使用しています。組...もっと読む

0人が参考にしています。

機械扉用

満足度：5.02021/03/31

弊社製作の機械扉に使用しました。開閉時にしっかりと保持してくれるので安心です。

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q使用に関して注意することはありますか？

磁石ですので、磁気カード、電子機器などを近くで使用する際には気を付けてください。
