ステンレスパイプキャッチ C-1486-C
- 通常単価(税別)
- 3,413円
- 税込単価
- 3,754円
ワンタッチ固定のパイプキャッチ。【特長】・φ48.6（直径48.6mm）の単管...
詳細情報を確認する閲覧中の商品と併せてご検討ください
C-1486-Cの仕様・寸法情報
商品情報
パイプをはめると自動でロックが掛かる
施錠時の外観
解錠時の外観
ロックピンの外観
パイプキャッチの寸法図
パイプキャッチの寸法図
ロックピン取付方法
ロックピン用穴にロックピンを差込み誤解錠を防止
パイプキャッチの使用例
パイプを軸に回転させることが可能なため角度変更、結線作業がスムーズ
パイプキャッチの取付例
ボルト一本固定でも製品自体の引張強度に差はない
材質 : ステンレス鋼板（SUS304）
表面仕上 : バレル研磨
付属品 : ロックピン
脱着耐久回数 : 10,000回
誤解錠を防止するため、φ6.5（直径6.5mm）穴にロックピンを差込む。
- ※ C-1486とC-486-Hを同時に使用する際は取付け面からパイプ中心寸法に10mmの差がある。
横ずれ防止が必要な際は、C-486-Sを併用
本製品をパイプに取付けた後、
- 1.解除レバーが、LOCK位置にあり、パイプから外れないことを必ず確認する。
- 2.誤解除を防止する為に、ロックピン用穴にロックピン（付属品）を根元まで差込み使用
詳細情報
基本情報
ワンタッチ固定のパイプキャッチ。
【特長】
・φ48.6（直径48.6mm）の単管パイプにワンタッチで取付け可能。
・パイプをはめると自動でロックが掛かる（オートロック仕様）。
・解除レバーを押すとロックを解除することが可能。
・φ6.5（直径6.5mm）穴にロックピンを差込み誤解錠を防止。
・盗難防止として、ロックピン用穴に南京錠を取付ける事が可能。
【用途】
・太陽光パネル・電光掲示板・看板設備等。

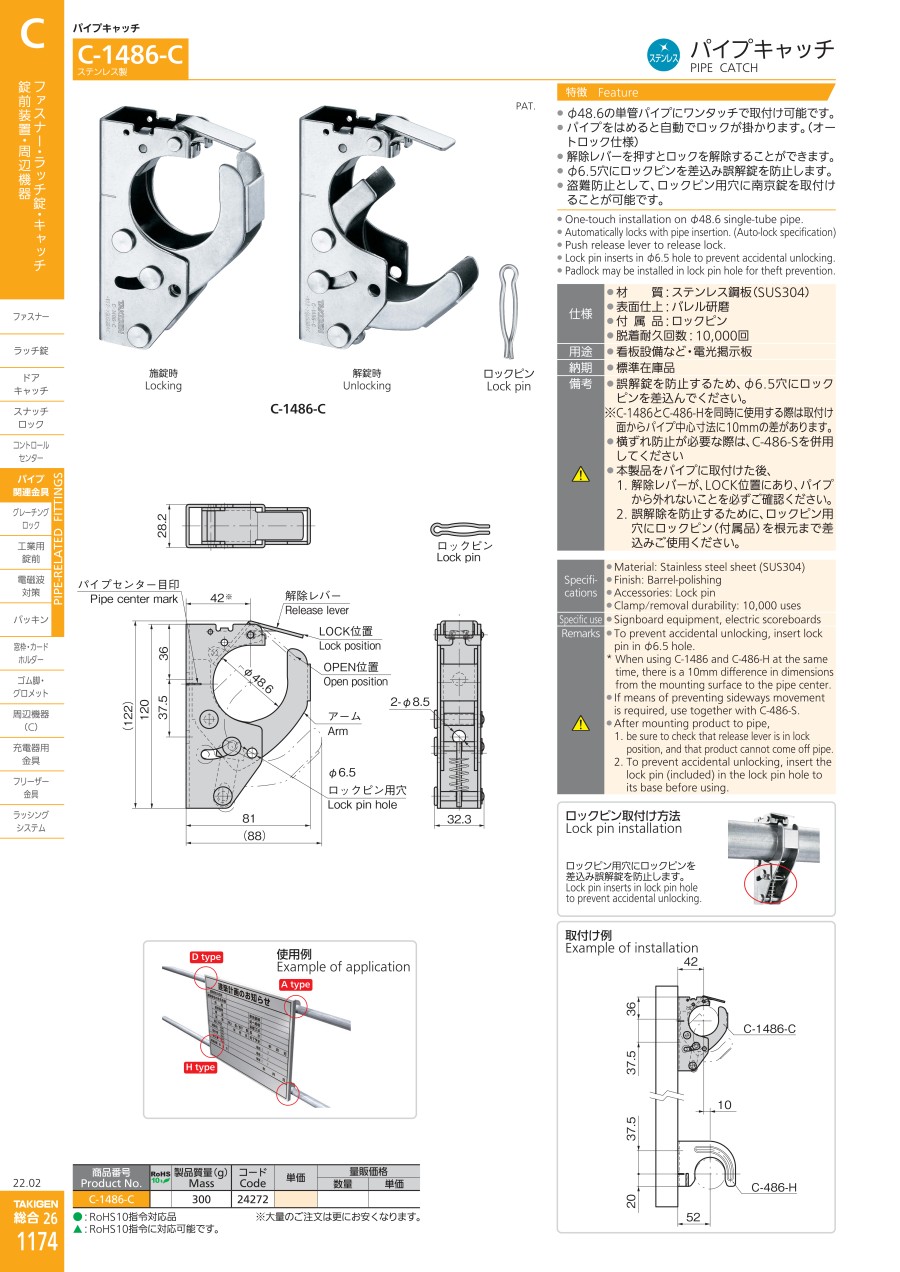

カタログ
