タキゲン製造

スリットロック C-550-A

カタログ |

通常単価(税別): 2,846円～2,995円

税込単価: 3,131円～3,295円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

閉めるときは扉を押すだけワンタッチ。開ける時はドライバーなどで回して開錠。プレ...

種類
ドアキャッチ
ドアキャッチ種類
プッシュキャッチ
取付方法
埋込
本体材質
スチール
本体材質（詳細）
圧延鋼板
本体表面処理
亜鉛めっきクロメート処理
取付穴径 D (mm)
12.5
使用環境
標準

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

本体

受け

製品仕様

【材質】

本体：冷間圧延鋼板（SPCC）
取付け板：ステンレス鋼板（SUS304）

【表面仕上】

本体：亜鉛めっきクロメート処理（MFZn-C）
取付け板：光沢バレル研磨

【最大適用板厚】

パネル穴開け寸法

規格表

型番	L₁	L₂	W₁	W₂	H₁	P₁	P₂	P₃	P₄	製品質量（g）
C-550-A-1	54.5	40.5	48	15	34	32	24	18.5	13.5	265
C-550-A-2	47	36.5	40	11	30	30	20	17.5	12.5	222

使用例

取付け例

※上図の様に横取付けの場合は、受金具が本体に干渉しない様に取付け位置を設定してください。

型番リスト

表示件数

型番

C-550-A-1

C-550-A-2

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

高さ H

(mm)

商品コード

最小発注数量

50.1～80	54.5	40.1～	48	34	21812	1個
40.1～50	47	20.1～40	40	30	22649	1個

通常単価(税別) (税込単価)	通常出荷日

2,995円 ( 3,295円 )	在庫品1日目当日出荷可能
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

閉めるときは扉を押すだけワンタッチ。開ける時はドライバーなどで回して開錠。プレス化で強度アップ。
【特長】
・従来品C-550の材質を変更して強度アップしました。
・取付けは同じです。
・扉を閉めるとワンタッチでロックできます。
・解錠はコインやドライバーで回してください。
【用途】
・大型機器の点検口扉・車両。

カタログ

商品TOP

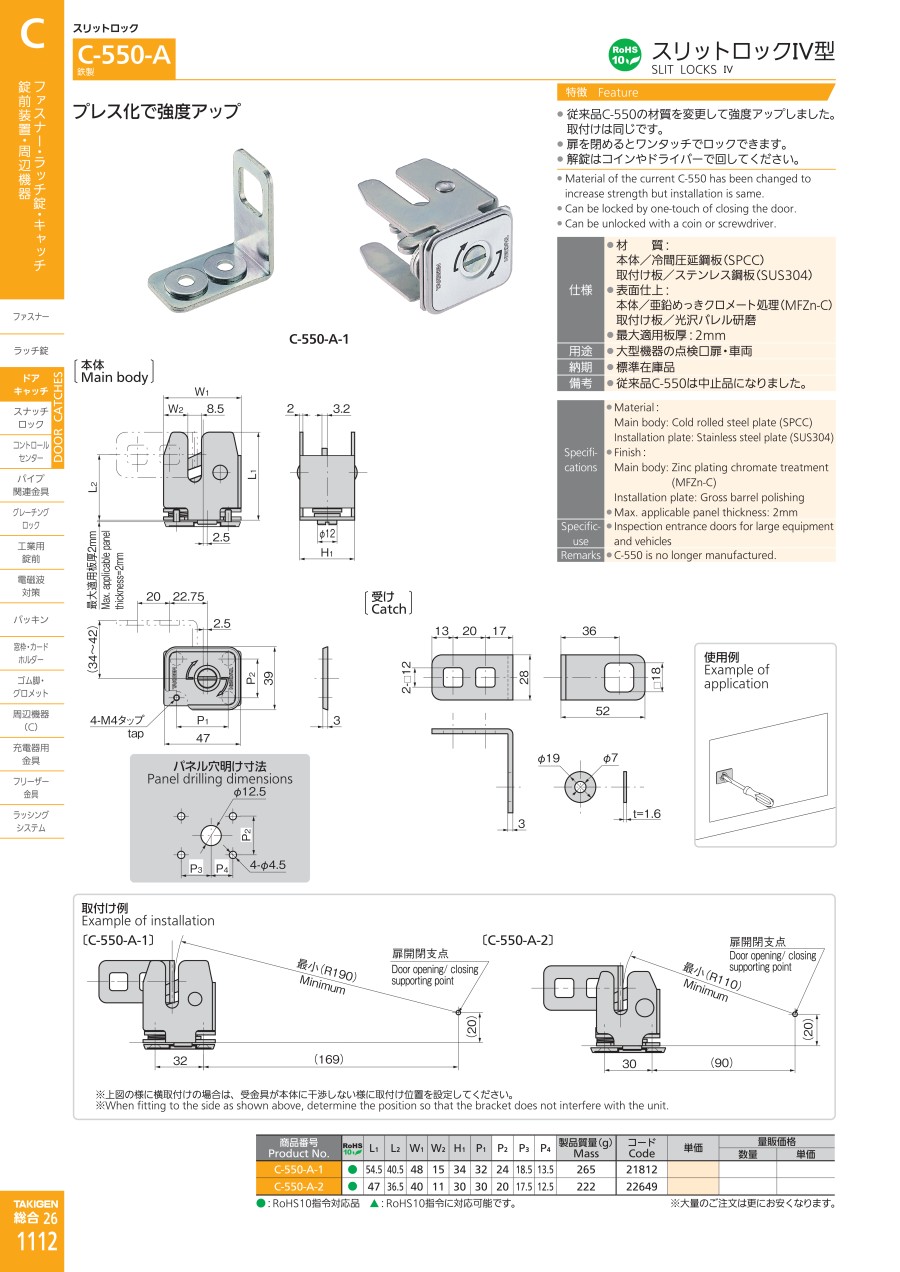

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
