ワンタッチプッシュキャッチ C-71
- 通常単価(税別)
- 631円
- 税込単価
- 694円
扉の開閉は軽く押すだけ、マグネット不使用なので磁気を嫌う場所でも設置可能なスプ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
C-71の仕様・寸法情報
商品情報
扉の開閉は軽く押すだけ、マグネット不使用なので磁気を嫌う場所でも設置可能なスプリング付きキャッチ
C-71の外観
扉を軽く押すと閉まり、再度押すと、スプリングの作動により扉は開く。
マグネットを不使用のため、磁気を嫌う場所に最適。
スプリングはステンレス製で耐食性に優れる。
給油口等の外装及びサービスボックス等の内装など両用可能。
C-71の寸法図（mm）
- 本体材質 ポリアセタール（POM）
- 受金具材質 ステンレス鋼板（SUS304）
- 保持力 78N
C-71の使用例
その他特装車、コンテナ、振動機器、バス内外装、各種キャビネット扉に。
C-71の作動図
- 1.開始時
受け金具を1の位置から2の位置まで押し込む。ばねの反力で、受け金具は3の位置で保持される。 - 2.開放時
受け金具を3の位置から2の位置まで押し込む。ばねの反力で、受け金具は1の位置で開放される。
- ※ 2の位置へは、奥までしっかり押し込むこと。押し込み量が少ない場合、誤作動を起こす恐れあり。
詳細情報
基本情報
扉の開閉は軽く押すだけ、マグネット不使用なので磁気を嫌う場所でも設置可能なスプリング付きキャッチ。
【特長】
・扉を軽く押すと閉まり、再度押すと、スプリングの作動により扉は開く。
・マグネットを不使用のため、磁気を嫌う場所に最適。
・スプリングはステンレス製で耐食性に優れる。
・給油口等の外装及びサービスボックス等の内装など両用可能。
【用途】
・特装車・コンテナ・振動機器・バス内外装・各種キャビネット扉。

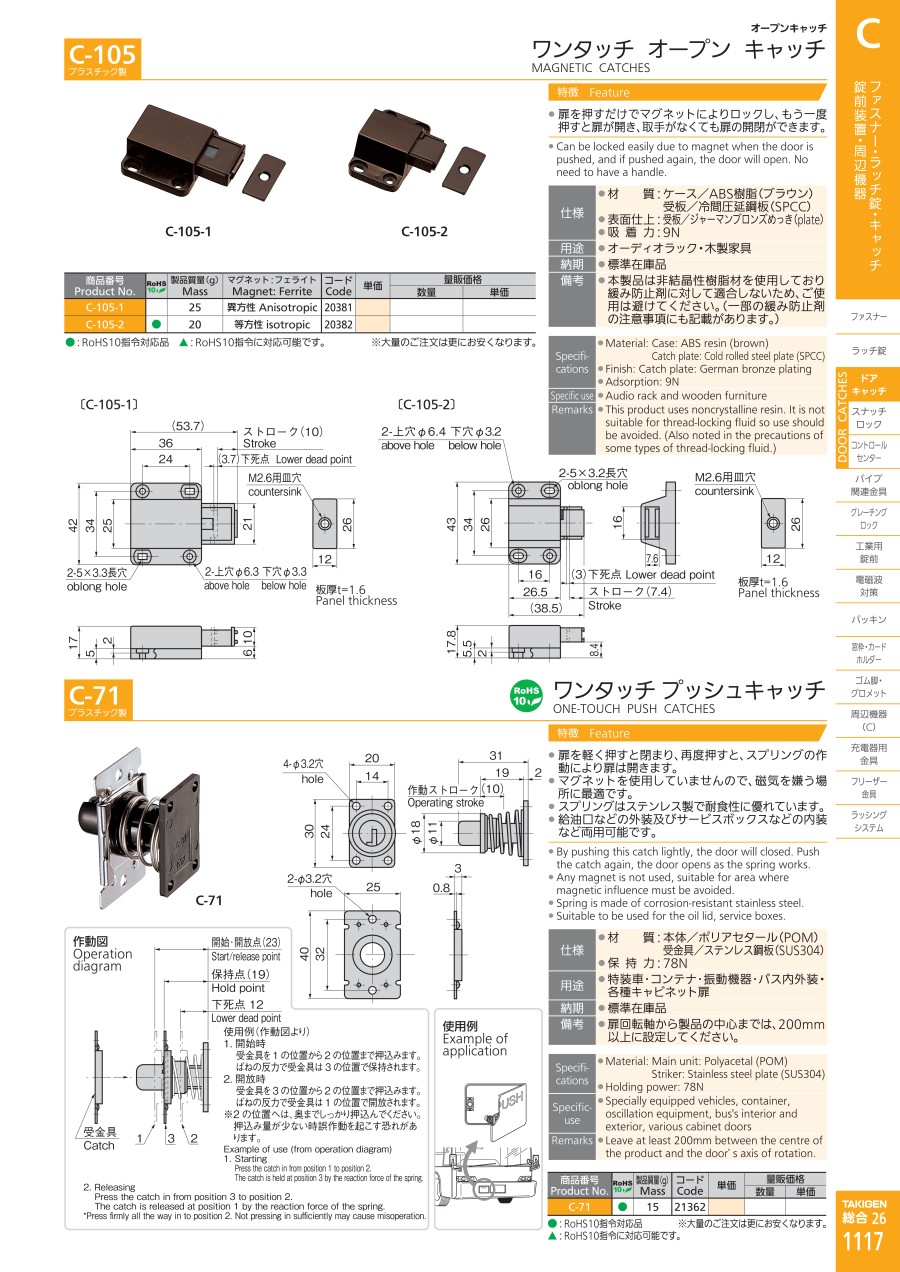

カタログ
