タキゲン製造

レベルアジャスター KC-275-B

Name: レベルアジャスター KC-275-B
Brand: タキゲン製造
SKU: 221004904046
Rating: 4.5 (6 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 707円～8,808円

税込単価: 778円～9,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

レベルアジャスター KC-275-A

4.6

通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ステンレスレベルアジャスター KC-1275-A

4.5

通常価格(税別)： 719円 (税込価格：791円)

通常出荷日：在庫品1日目

【特長】・重荷重用です。・受皿とボルトの間にスラストベアリングを入れてボルトの...

詳細情報を確認する

特性・用途
耐食性・耐薬品
種類
各種アジャスタ
特長
金属マウント
ねじ部材質
スチール
本体材質
スチール
接地面材質
金属
本体表面処理
亜鉛めっきクロメート処理
ねじ部表面処理
亜鉛めっきクロメート処理
首振り機構
なし
高さ調節ハンドル
なし

ご注意

ミスミでは特注品の対応は行なっておりません。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

KC-275-B-11

規格表

商品番号 Product No.	L₁	L₂	L₃	L₄	W	φD	M	対応押え金具 Applicable brace	製品質量(g) Mass	垂直使用荷重kN Vertical load
KC-275-B-1	209	180	29	16	30	60	M20×2.5	KC-275-C-1	740	39.2
KC-275-B-11	192.5	150	42.5	29.5	30	80	M20×2.5	KC-275-C-11	1,230	39.2
KC-275-B-2	159	130	29	16	30	60	M20×2.5	KC-275-C-1	640	39.2
KC-275-B-12	196.5	150	46.5	31.5	36	80	M24×3.0	KC-275-C-12	1,530	49
KC-275-B-3	129	100	29	16	30	60	M20×2.5	KC-275-C-1	580	39.2
KC-275-B-13	255.5	200	55.5	36.5	46	100	M30×3.5	KC-275-C-13	2,980	68.6
KC-275-B-4	207	180	27	17	24	60	M16×2.0	KC-275-C-2	540	19.6
KC-275-B-5	157	130	27	17	24	60	M16×2.0	KC-275-C-2	480	19.6
KC-275-B-6	127	100	27	17	24	60	M16×2.0	KC-275-C-2	440	19.6
KC-275-B-7	145	120	25	17	19	60	M12×1.75	KC-275-C-3	360	14.7

使用例

アジャスター押さえ金具（工作機械の振動による機械の移動を防ぐ）

型番リスト

表示件数

型番

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ

(mm)

本体高さ h

(mm)

ねじ+本体高さ

(mm)

商品コード

RoHS?

最小発注数量

20	15.1～	39.2	150.1～	180	29	209	20638	10	1個
20	15.1～	39.2	100.1～130	130	29	159	20639	10	1個
20	15.1～	39.2	70.1～100	100	29	129	20640	10	1個
16	15.1～	19.6	150.1～	180	27	207	31495	10	1個
16	15.1～	19.6	100.1～130	130	27	157	31496	10	1個
16	15.1～	19.6	70.1～100	100	27	127	31497	10	1個
12	10.1～15.0	14.7	100.1～130	120	25	145	31498	10	1個
20	15.1～	39.2	130.1～150	150	42.5	192.5	21716	-	1個
24	15.1～	49	130.1～150	150	46.5	196.5	21717	-	1個
30	15.1～	68.6	150.1～	200	55.5	255.5	21718	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,449円 ( 1,594円 )	在庫品1日目当日出荷可能
1,097円 ( 1,207円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
961円 ( 1,057円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
5,933円 ( 6,526円 )	在庫品1日目当日出荷可能
5,967円 ( 6,564円 )	在庫品1日目当日出荷可能
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・重荷重用です。
・受皿とボルトの間にスラストベアリングを入れてボルトの回転を容易にしました。（KC-275-B-11～13）
・防塵用PPワッシャーでスラストベアリングをカバーしています。（KC-275-B-11～13）
・材質：シャフト／冷間圧造用炭素鋼線（SWCH）、底部／一般構造用圧延鋼材（SS400）。
・表面仕上：亜鉛メッキクロメート処理（MFZn-C）。
・付属品：六角ナット（一種）。
【用途】
・工作機械・自動販売機。

ご注意

ミスミでは特注品の対応は行なっておりません。

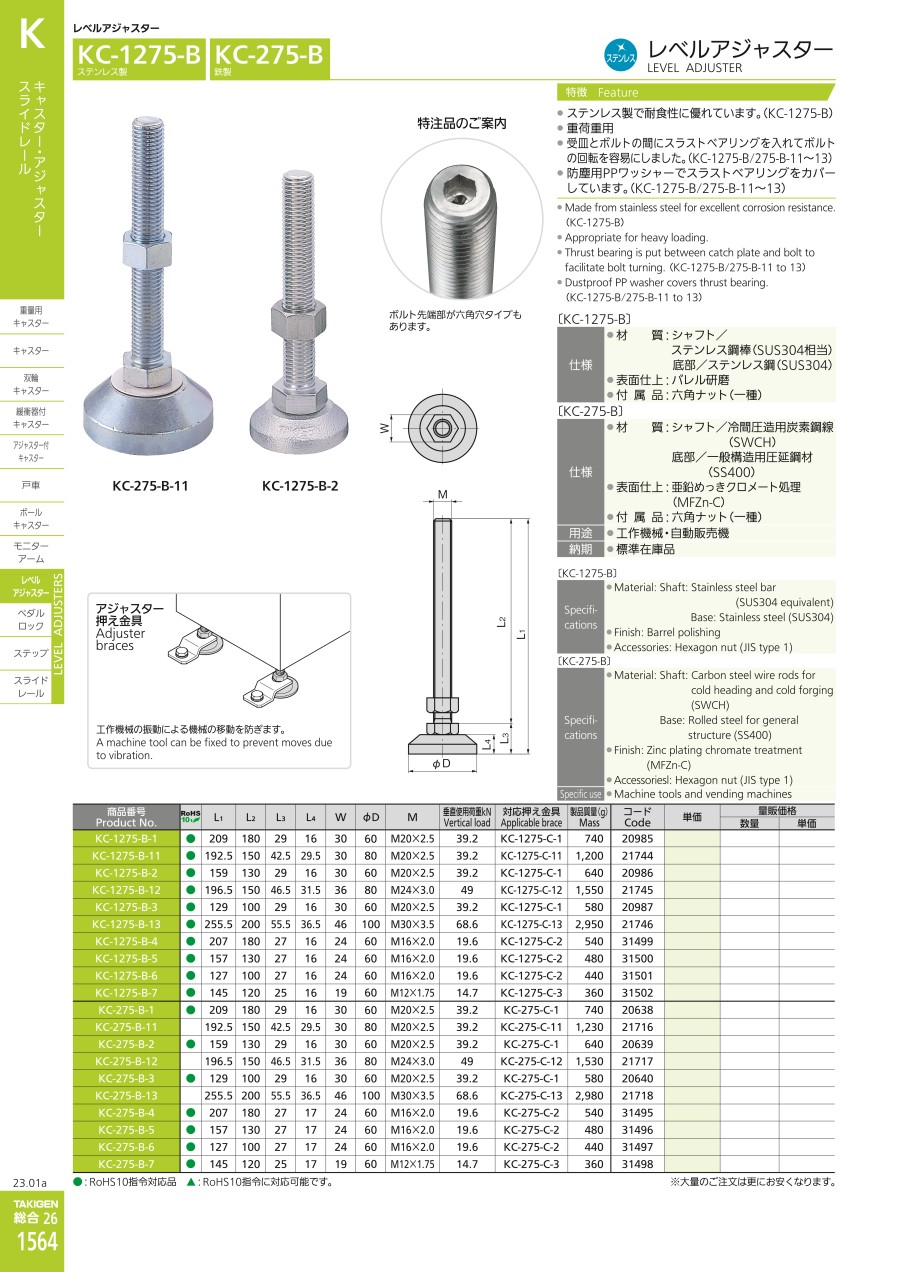

カタログ

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ステンレスレベルアジャスター KC-1275-B
レベルアジャスターKC-275-Bのステンレス仕様KC-1275-Bです。ステンレス製が必要な場合こちらからご選定下さい。
タキゲン製造
ステンレスアジャスター押さえ金具 KC-1275-C
レベルアジャスター用の押さえ金具KC-1275-Cです。アジャスターを固定したい場合こちらを合わせてご使用下さい。（工作機械等で振動による機械の移動等防止します。）
タキゲン製造
レベルアジャスター KC-270
底部にABS樹脂を使用したレベルアジャスターです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
