取手（AP-828・プラスチック製）
- 通常単価(税別)
- 768円
- 税込単価
- 845円
【特長】・取付け後、蓋でねじを隠せます。・外付けなので取付けが簡単です。【用途...
詳細情報を確認する
－閉じる
AP-828-1の仕様・寸法情報
本体種類
標準形
面付形種類
[U字形] U字型
形状
ストレート
取付方法
丸穴
本体 材質
樹脂
取付ピッチ【範囲選択】(mm)
201～300
取付ピッチ P(mm)
210
グリップ断面形状
[角形] 角形
詳細材質
ポリプロピレン
本体 表面処理
なし
高さ(mm)
44
グリップ(mm)
24
商品情報
外形図
製品仕様
- 材質：ポリプロピレン（PP）
- 標準色：ブラック
- 推奨ねじ：なべねじM5
- 使用荷重：0.98kN
規格表
| 型番 | （L1） | （L2） | H1 | H2 | W | P | 製品質量（g） |
|---|---|---|---|---|---|---|---|
| AP-828-1 | 248 | 180 | （31.5） | （12.5） | （25） | 210 | 88 |
注意・禁止事項
- 取手を取付け面に押し付けピッチを合せ、取付けてください。
- 緩み防止剤等、溶剤を使用する際は十分に検証を行ってください。

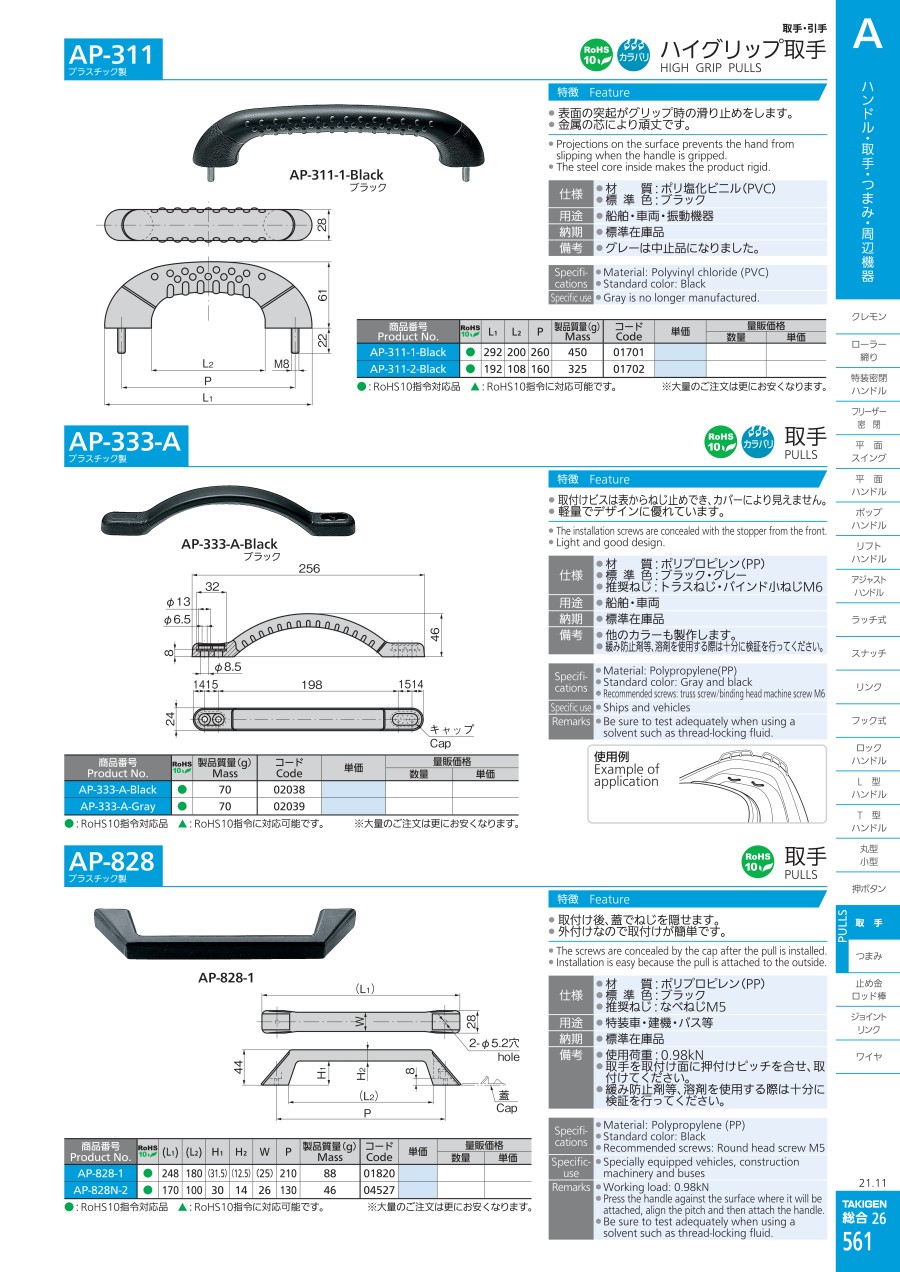

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
タキゲン製造
丸型取手（AP-42-C・プラスチック製）
プラスチック丸型取手 AP-42-Cです。取付け用ねじ穴は黄銅製インサート金具使用。取手部を握りやすく、太くしました。<br>耐塩、耐絶縁性を必要とする扉に最適です。
取手（AP-828・プラスチック製）の型番AP-828-1のページです。
型番AP-828-1に関する仕様情報を記載しております。
取手（AP-828・プラスチック製）のレビュー
当社製品の射出成型機安全扉に使用しました
5
5.02019/09/04
当社で設計、製作している産業用設備の射出成型機の客先要望の安全扉に使用しました。資材としては、設計者が選定した部品を手配...もっと読む
