ビニール埋込み取手（A-166・プラスチック製）
未確定：候補が12型番あります。
商品情報
外形図
※取り付け時には接着剤の使用をすすめる。
パネル穴明け寸法図
製品仕様
A-166-1-Black
規格表
| 商品番号 Product No. | (L1) | L2 | L3 | L4 | (L5) | (W1) | W2 | W3 | W4 | H1 | H2 | (d) | R | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-166-0 | 164 | 136 | 140 | 151 | 22 | 70 | 40 | 55 | 51 | 35 | 6 | 23 | 25.5 | 110 |
| A-166-1 | 120 | 92 | 96 | 106 | 23 | 58 | 30 | 47 | 39 | 35 | 6 | 23 | 19.5 | 95 |
| A-166-2 | 82 | 62 | 66 | 73 | 24 | 42 | 22 | 42 | 27 | 32 | 3 | 25 | 13.5 | 45 |
| A-166-3 | 56 | 40 | 44 | 47 | 12 | 34 | 18 | 29 | 23 | 18 | 4 | 12 | 11.5 | 20 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
761円 ( 837円 ) | 在庫品1日目当日出荷可能 |
761円 ( 837円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
377円 ( 415円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
埋め込み型の取手。
【特長】
・A-166-0 : SESC（6.9）荷重（load）MAX9.8N対応。
・A-166-1 : SESC（6.9）荷重（load）MAX9.8N対応。
・絶縁性に優れた埋込み取手。
・ワンタッチで装着可能。
・材質 : 塩化ビニル樹脂。
・標準色 : ブラック・アイボリー・モスグリーン。
【用途】
・耐電圧試験機・計測機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

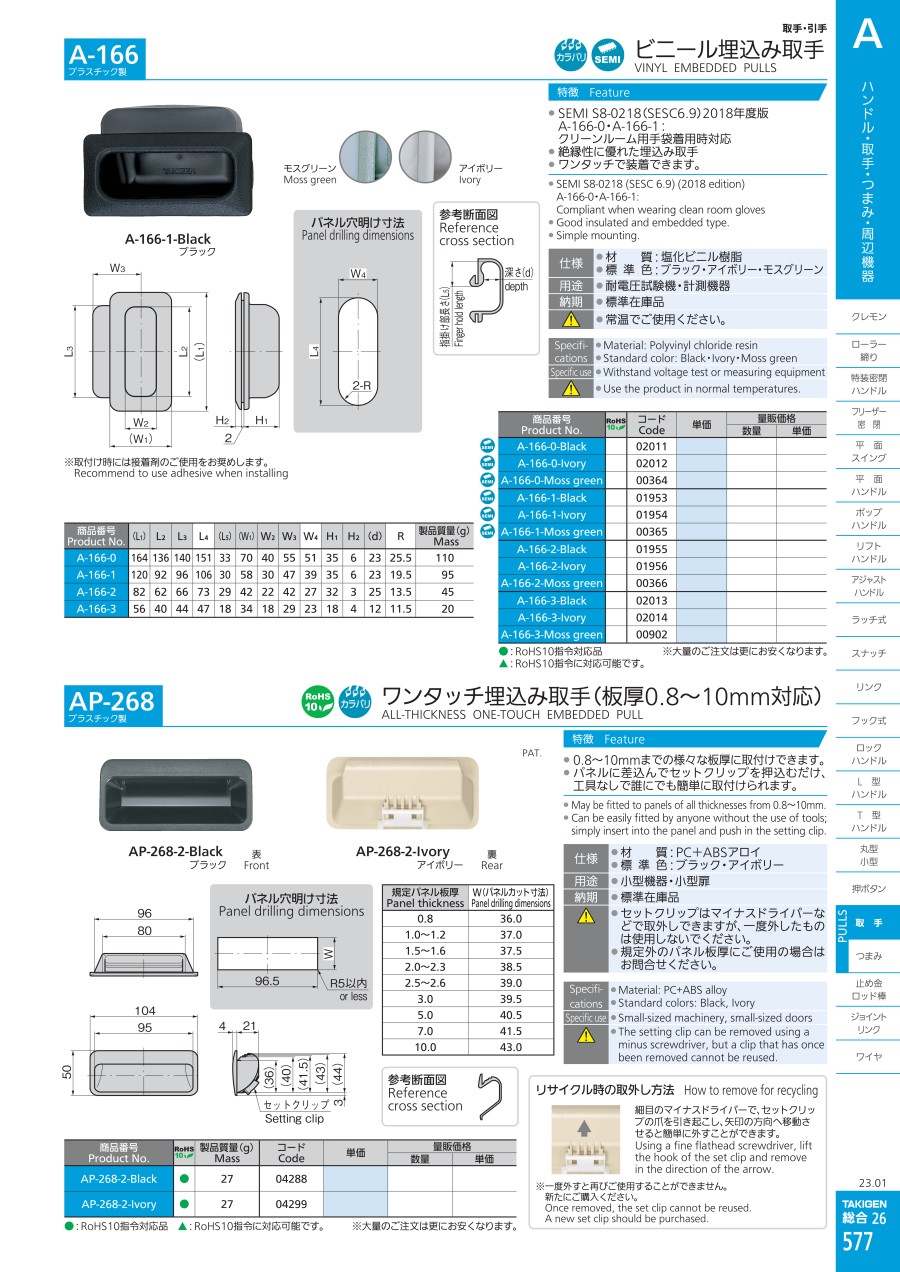

カタログ
商品担当おすすめ
タキゲン製造
丸型取手（AP-42-C・プラスチック製）
プラスチック丸型取手 AP-42-Cです。取付け用ねじ穴は黄銅製インサート金具使用。取手部を握りやすく、太くしました。<br>耐塩、耐絶縁性を必要とする扉に最適です。
ビニール埋込み取手（A-166・プラスチック製）のレビュー
試験装置の扉部分に使用
5
5.02018/04/25
試験装置の扉部分に使用しています。絶縁性に優れたビニール製であることと、装着が簡単であるという理由で使用しています。以前...もっと読む
1人が参考にしています。
メンテナンス用鉄製カバーの取っ手として使用
5
5.02021/08/21
設計をする際に、常時開閉するものではない箇所のカバーは、取っ手など考慮に入れてない場合がほとんどでしたが、本製品の存在を...もっと読む
0人が参考にしています。
