パイプ取手ホルダー（AP-216・プラスチック製）
未確定：候補が3型番あります。
商品情報
高強度なエンプラを使用
AP-216-1の外観
AP-216シリーズの寸法図
AP-216シリーズの寸法図
取り付け方法、使用例
AP-216シリーズ取り付け方法
AP-216シリーズ使用例
| 商品番号 Product No. | W1 | W2 | H1 | H2 | H3 | φD | (P) | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|
| AP-216-0 | 40 | 60 | 60 | 65 | 5 | 25（t=1.5） | 50 | 55 |
| AP-216-1 | 30 | 50 | 55 | 40 | 4 | 25（t=1.5） | 39 | 40 |
| AP-216-2 | 20 | 40 | 41 | 30 | 4 | 19（t=1.5） | 30 | 25 |
詳細情報
基本情報
パイプを取手として使用するホルダ。
【特長】
・止めと通しと兼用なので自由に取り付けが可能。
・高強度なエンプラを使用。
・パイプはφ19（直径19mm）とφ25（直径25mm）選べる。
・材質 : ポリアミドMXD6（レニー）。
・標準色 : ブラック。
【用途】
・特装車・バス内装・サービスボックス。

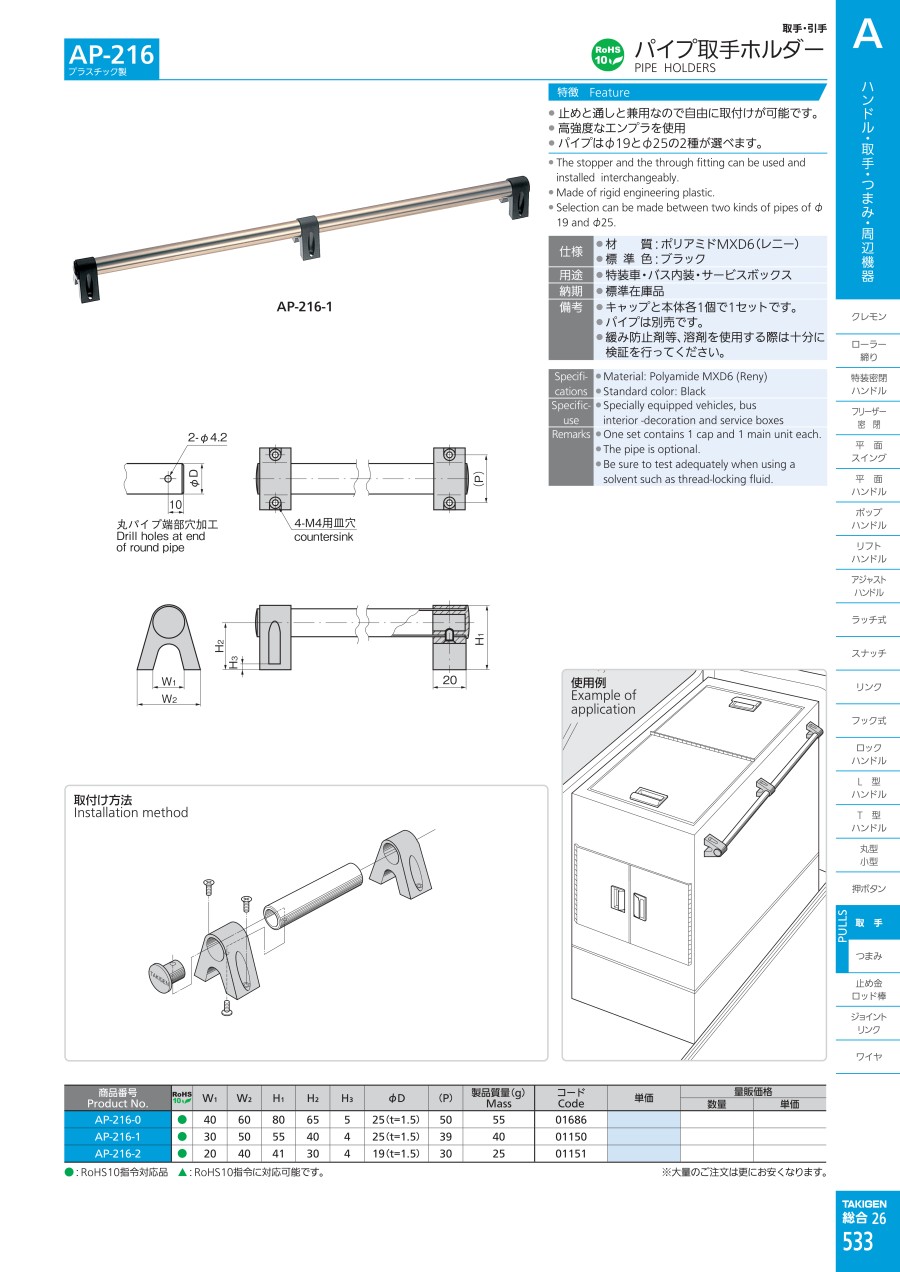

カタログ
