スプリング付取手（A-87・亜鉛合金製）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,361円～2,819円
- 税込単価
- 2,597円～3,101円
格納式の取手。【特長】・材質 : 亜鉛合金。・表面仕上 : 梨地クロムメッキ（...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
パネル穴明け寸法
製品仕様
A-87-3
規格表
| 商品番号 Product No. | L1 | L2 | W1 | W2 | W3 | H1 | (H2) | (H3) | t | P1 | P2 | R | M | 使用荷重 N Working load | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-87-1 | 126 | 109 | 80 | 63 | 85 | 15 | 25 | 46 | 3 | 114 | 68 | 6.5 | M4 | 392 | 420 |
| A-87-2 | 112 | 95 | 70 | 53 | 75 | 13 | 23 | 39 | 2 | 100 | 58 | 5.5 | M4 | 196 | 250 |
| A-87-3 | 96 | 80 | 60 | 46 | 60 | 12.5 | 21.5 | 31.5 | 2.5 | 84 | 48 | 3 | M4 | 147 | 200 |
使用例
取付け方法
詳細情報
基本情報
格納式の取手。
【特長】
・材質 : 亜鉛合金。
・表面仕上 : 梨地クロムメッキ（MZCr）。
・板ばねが実装されており、取手は開または閉のいずれの位置でもストップ可能。
【用途】
・制御機器・計測機器・コンテナなど運搬移動用。

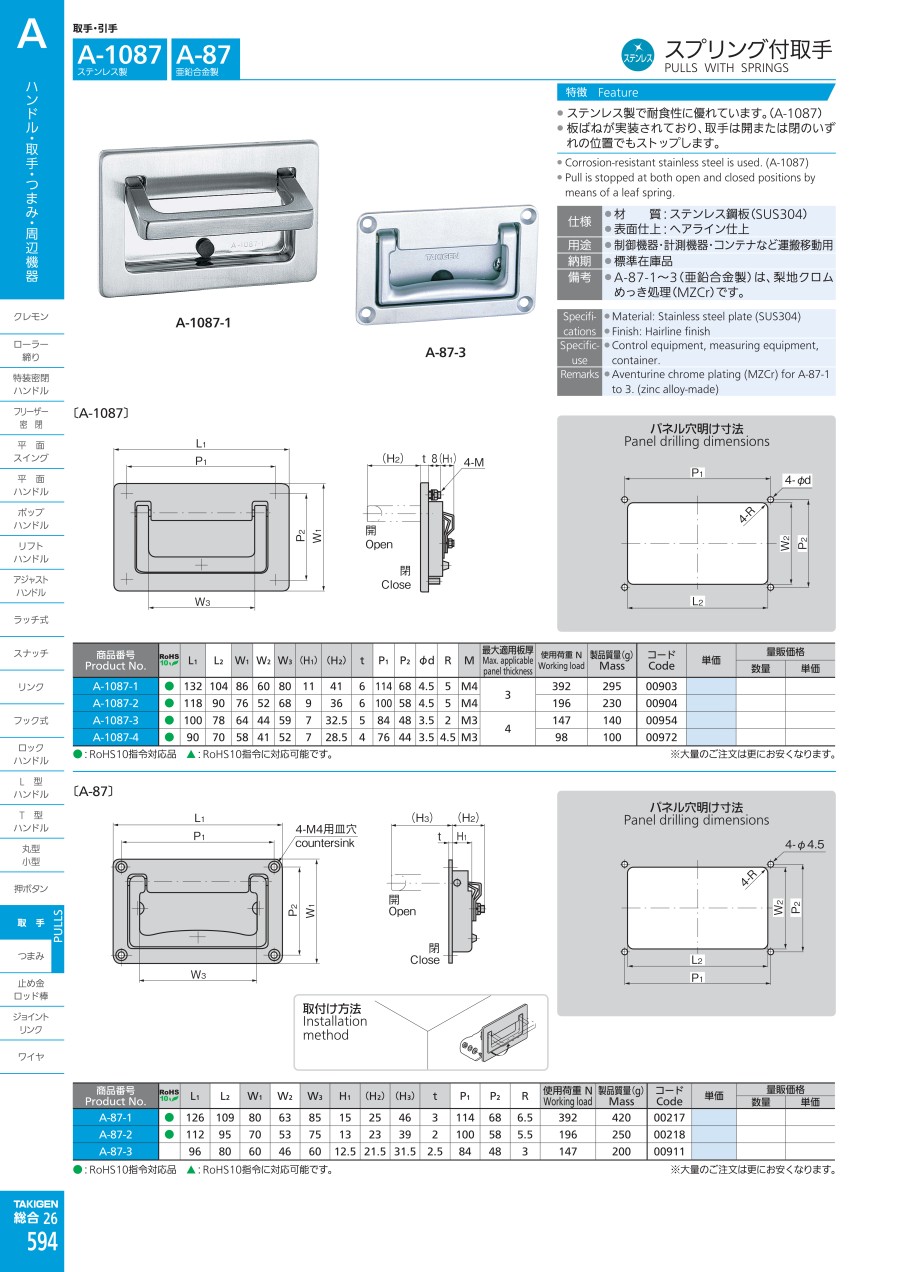

カタログ
商品担当おすすめ
タキゲン製造
丸型取手（AP-42-C・プラスチック製）
プラスチック丸型取手 AP-42-Cです。取付け用ねじ穴は黄銅製インサート金具使用。取手部を握りやすく、太くしました。<br>耐塩、耐絶縁性を必要とする扉に最適です。
スプリング付取手（A-87・亜鉛合金製）のレビュー
ピット内収納の機会設備に対し開口用取っ手として使用
4
4.02018/07/17
ピット内収納の機会設備に対し開口用取っ手として使用しています。つまづき転倒防止のため格納式で表面に凹凸のないものが欲しか...もっと読む
0人が参考にしています。
