埋込み取手（A-1191N/A-1191N-TMP・ステンレス製）
- 通常単価(税別)
- 193円～2,464円
- 税込単価
- 212円～2,710円
埋め込み型の格納式取手。【特長】・A-1191N-1-A・B：SEMI S8-...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

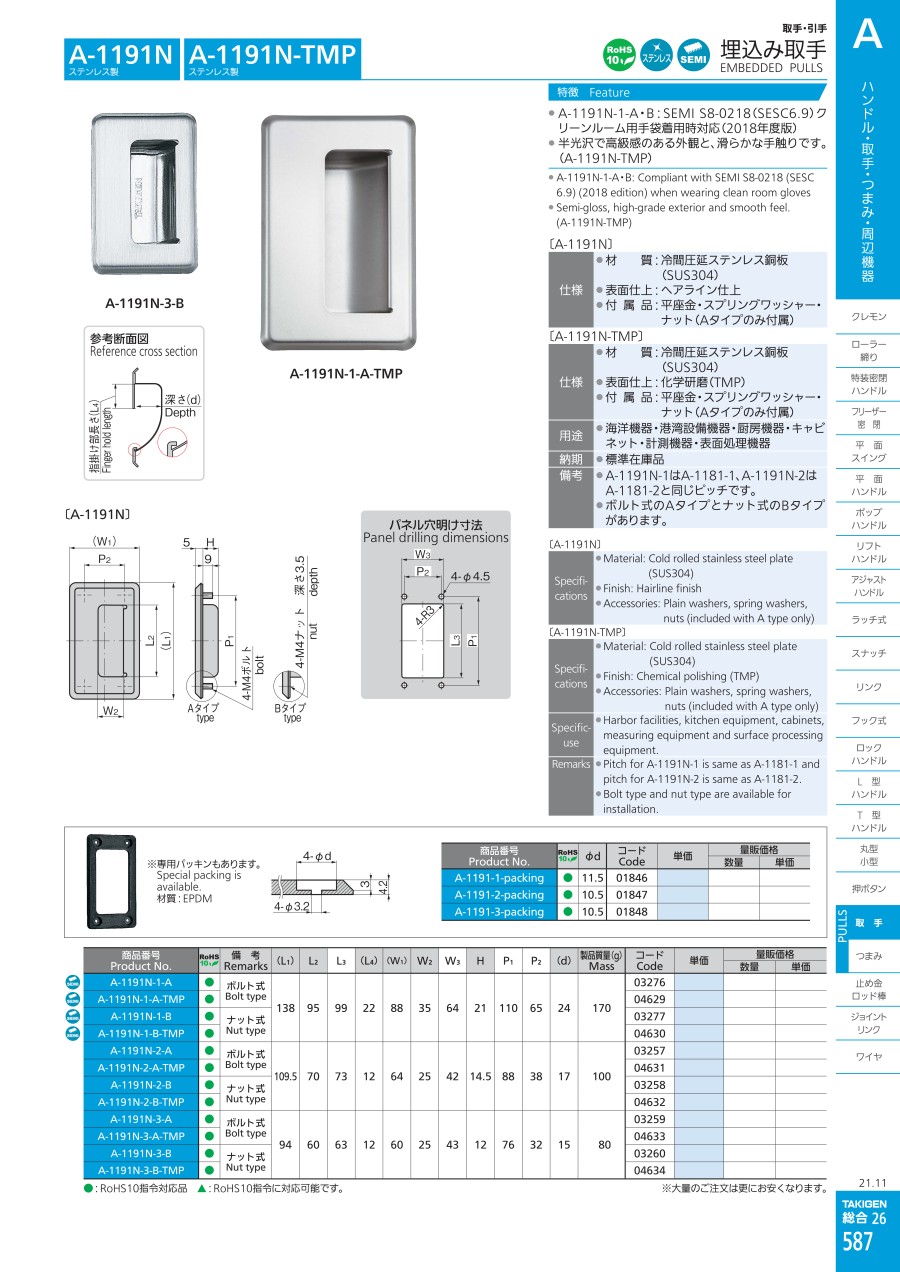

商品情報
外形図
A-1191N1~3
専用パッキン
パネル穴明け
参考断面図
外観図
A-1191N-3-B
専用パッキン（材質：EPDM）
規格表
| 商品番号 | Φd |
|---|---|
| A-1191-1ヨウボウスイパッキン | 11.5 |
| A-1191-2ヨウボウスイパッキン | 10.5 |
| A-1191-3ヨウボウスイパッキン | 10.5 |
| 商品番号 | 備考 | （L1） | L2 | L3 | （L4） | （W1） | W2 | W3 | H | P1 | P2 | （d） | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1191N-1-A | ボルト式 | 138 | 95 | 99 | 22 | 88 | 35 | 64 | 21 | 110 | 65 | 24 | 170 |
| A-1191N-1-B | ナット式 | ||||||||||||
| A-1191N-1-B-TMP | |||||||||||||
| A-1191N-2-A | ボルト式 | 109.5 | 70 | 73 | 12 | 64 | 25 | 42 | 14.5 | 88 | 38 | 17 | 100 |
| A-1191N-2-A-TMP | |||||||||||||
| A-1191N-2-B | ナット式 | ||||||||||||
| A-1191N-3-A | ボルト式 | 94 | 60 | 63 | 12 | 60 | 25 | 43 | 12 | 76 | 32 | 15 | 80 |
| A-1191N-3-A-TMP | |||||||||||||
| A-1191N-3-B | ナット式 | ||||||||||||
| A-1191N-3-B-TMP |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
193円 ( 212円 ) | 在庫品1日目当日出荷可能 |
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
1,361円 ( 1,497円 ) | 在庫品1日目当日出荷可能 |
1,241円 ( 1,365円 ) | 在庫品1日目当日出荷可能 |
2,464円 ( 2,710円 ) | 8日目 |
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
2,035円 ( 2,239円 ) | 8日目 |
903円 ( 993円 ) | 在庫品1日目当日出荷可能 |
1,071円 ( 1,178円 ) | 在庫品1日目当日出荷可能 |
1,980円 ( 2,178円 ) | 9日目 |
1,005円 ( 1,106円 ) | 在庫品1日目当日出荷可能 |
1,866円 ( 2,053円 ) | 8日目 |
詳細情報
基本情報
埋め込み型の格納式取手。
【特長】
・A-1191N-1-A・B：SEMI S8-0218（SESC6.9）クリーンルーム用手袋着用時対応（2018年度版）
・半光沢で高級感のある外観と、滑らかな手触りです（A-1191N-TMP）
・材質：冷間圧延ステンレス銅板（SUS304）
【用途】
・海洋機器・港湾設備機器・厨房機器・キャビネット・計測機器・表面処理機器
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
