タキゲン製造

カバー取手（A-178・亜鉛合金製）

カバー取手（A-178・亜鉛合金製）

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
数量：

商品情報

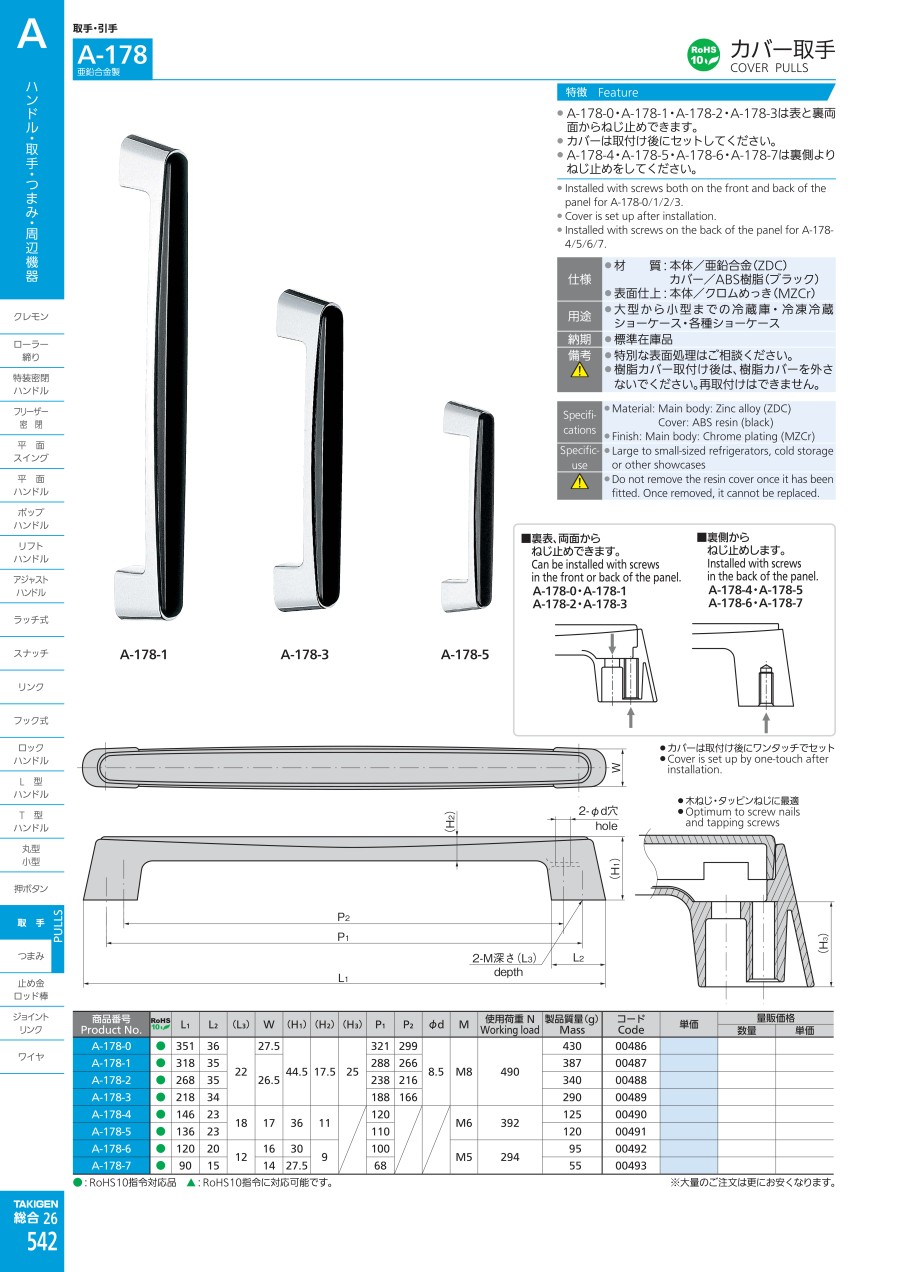

外形図

カバー取手（A-178・亜鉛合金製） 外形図

製品仕様

  • 材質：
    本体／亜鉛合金（ZDC）
    カバー／ABS樹脂（ブラック）
  • 表面仕上：本体／クロムめっき（MZCr）
  • 用途：大型から小型までの冷蔵庫・冷凍冷蔵ショーケース・各種ショーケース
  • ねじ・タッピンねじに最適

規格表

カバー取手（A-178・亜鉛合金製） 規格表

注意・禁止事項

  • 樹脂カバー取付け後は、樹脂カバーを外さないでください。再取付けはできません。

型番リスト

表示件数
  • 1
    • 型番
    A-178-0
    A-178-1
    A-178-2
    A-178-3
    A-178-4
    A-178-5
    A-178-6
    A-178-7

    取付ピッチ【範囲選択】

    (mm)

    取付ピッチ P

    (mm)

    取付高さ【範囲選択】

    (mm)

    高さ H

    (mm)

    使用荷重

    (N)

    P1

    (mm)

    W

    (mm)

    商品CD

    		RoHS?最小発注数量
    -
    -
    40.1～45
    44.5
    490
    321
    27.5
    00486
    10
    1個
    -
    -
    40.1～45
    44.5
    490
    288
    26.5
    00487
    10
    1個
    -
    -
    40.1～45
    44.5
    490
    238
    26.5
    00488
    10
    1個
    -
    -
    40.1～45
    44.5
    490
    188
    26.5
    00489
    10
    1個
    101～150
    120
    35.1～40
    36
    392
    120
    17
    00490
    10
    1個
    101～150
    110
    35.1～40
    36
    392
    110
    17
    00491
    10
    1個
    ～100
    100
    25.1～35
    30
    294
    100
    16
    00492
    10
    1個
    ～100
    68
    25.1～35
    27.5
    294
    68
    14
    00493
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,867円
    ( 3,154円 )
    在庫品1日目当日出荷可能
    2,818円
    ( 3,100円 )
    在庫品1日目当日出荷可能
    3,014円
    ( 3,315円 )
    在庫品1日目当日出荷可能
    2,360円
    ( 2,596円 )
    在庫品1日目当日出荷可能
    1,751円
    ( 1,926円 )
    在庫品1日目当日出荷可能
    1,323円
    ( 1,455円 )
    在庫品1日目当日出荷可能
    1,158円
    ( 1,274円 )
    在庫品1日目当日出荷可能
    1,094円
    ( 1,203円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・A-178-0～3は表と裏両面からねじ止めできます。
    ・カバーは取付け後にセットしてください。
    ・A-178-4～7は裏面よりねじ止めできます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
