裏蝶番 B-309
- 通常単価(税別)
- 1,818円
- 税込単価
- 2,000円
通常出荷日：在庫品1日目当日出荷可能
【特長】・アングルの使用により段差のある筺体など各種筺体に利用できます。【用途】・配分電盤・キュービク...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
B-309-4の仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
80.1～100
長さ L ※( )内は可変タイプの最小長さ(mm)
83
幅【範囲選択】(mm)
55.1～65
幅 W(mm)
62
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
亜鉛めっきクロメート処理
板厚 t(mm)
4
アングル
付き
軸径φD(mm)
8
取付穴
なし
商品コード
10445
商品情報
外形図
B-309-1（アングルなし）、B-309-4（アングル付き）
製品仕様
- 材質
ヒンジ：熱間圧延鋼板（SPHC）
軸：機械構造用炭素鋼鋼材（S20C） - 表面仕上：亜鉛めっきクロメート処理（MFZn-C）
- 縦2ヶ使用時参考扉質量：20kg
規格表
使用例

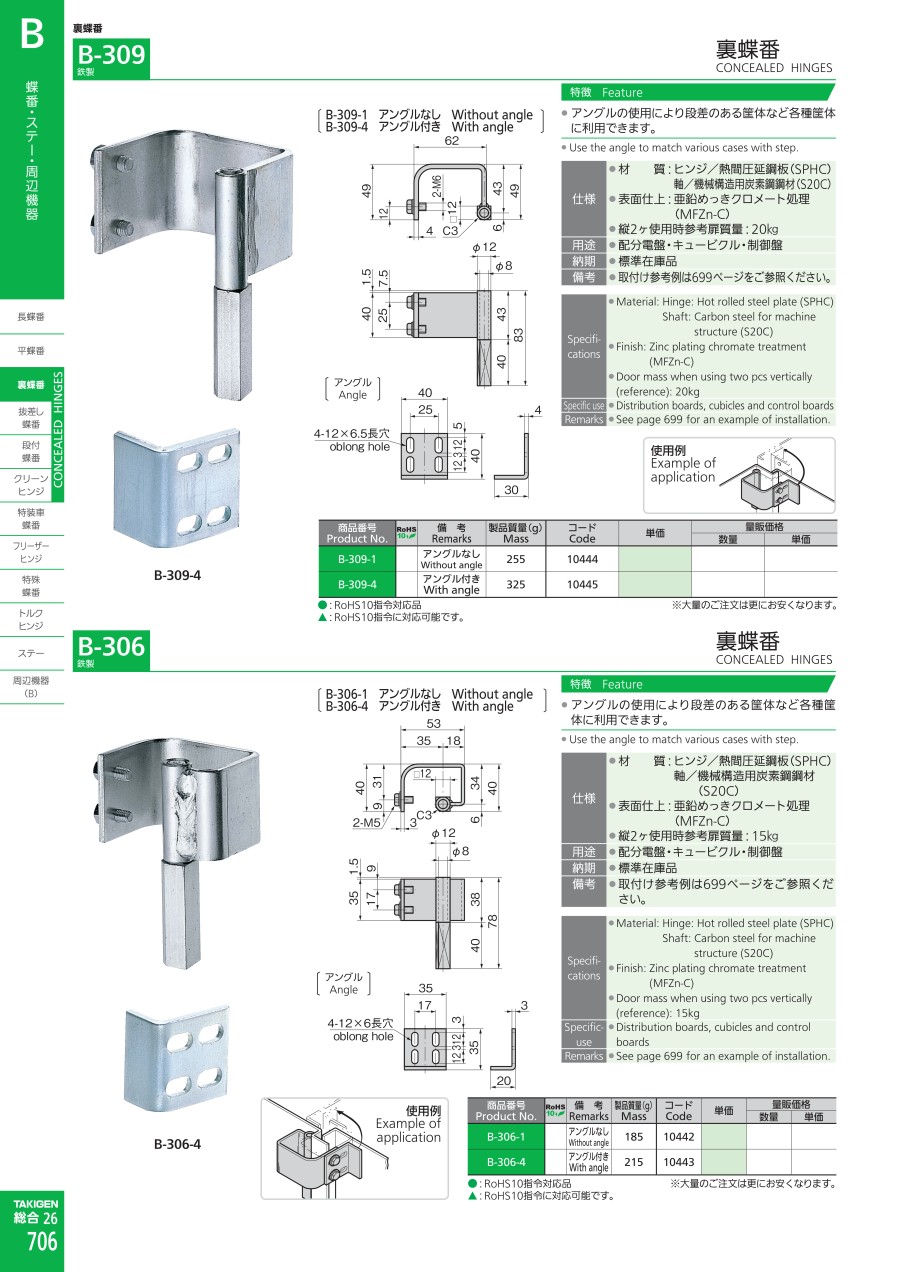

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。裏蝶番 B-309の型番B-309-4のページです。
型番B-309-4に関する仕様情報を記載しております。
