特装車用長蝶番 B-805
- 通常単価(税別)
- 7,036円
- 税込単価
- 7,740円
【特長】・特装車用に開発した長蝶番です。・耐食性・加工性に優れています。【用途...
詳細情報を確認するB-805-194の仕様・寸法情報
種類
長蝶番・リーフ形蝶番
材質
[アルミニウム] アルミニウム合金
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
150.1～
長さ L ※( )内は可変タイプの最小長さ(mm)
2000
幅【範囲選択】(mm)
35.1～45
幅 W(mm)
40
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
アルマイト処理
板厚 t(mm)
1.5
軸径φD(mm)
4
取付穴
なし
商品コード
11670
-
-
商品情報
外形図
製品仕様
- 材質：アルミニウム合金板（A6061P）
※ピンもアルミ製です。
規格表
| 型番 | W | （L） | t | φD | 製品質量（g） |
|---|---|---|---|---|---|
| B-805-193 | 32 | 19 | 1.5 | 4 | 380 |
| B-805-194 | 40 | 420 |
注意・禁止事項
- 必要な寸法に切断後、軸にかしめ等の抜け止め加工をしてご使用ください。
- 両端に抜け止め加工を行う場合は、必ず同じ羽根で行ってください。異なる羽根で行うと作動不良の原因となります。

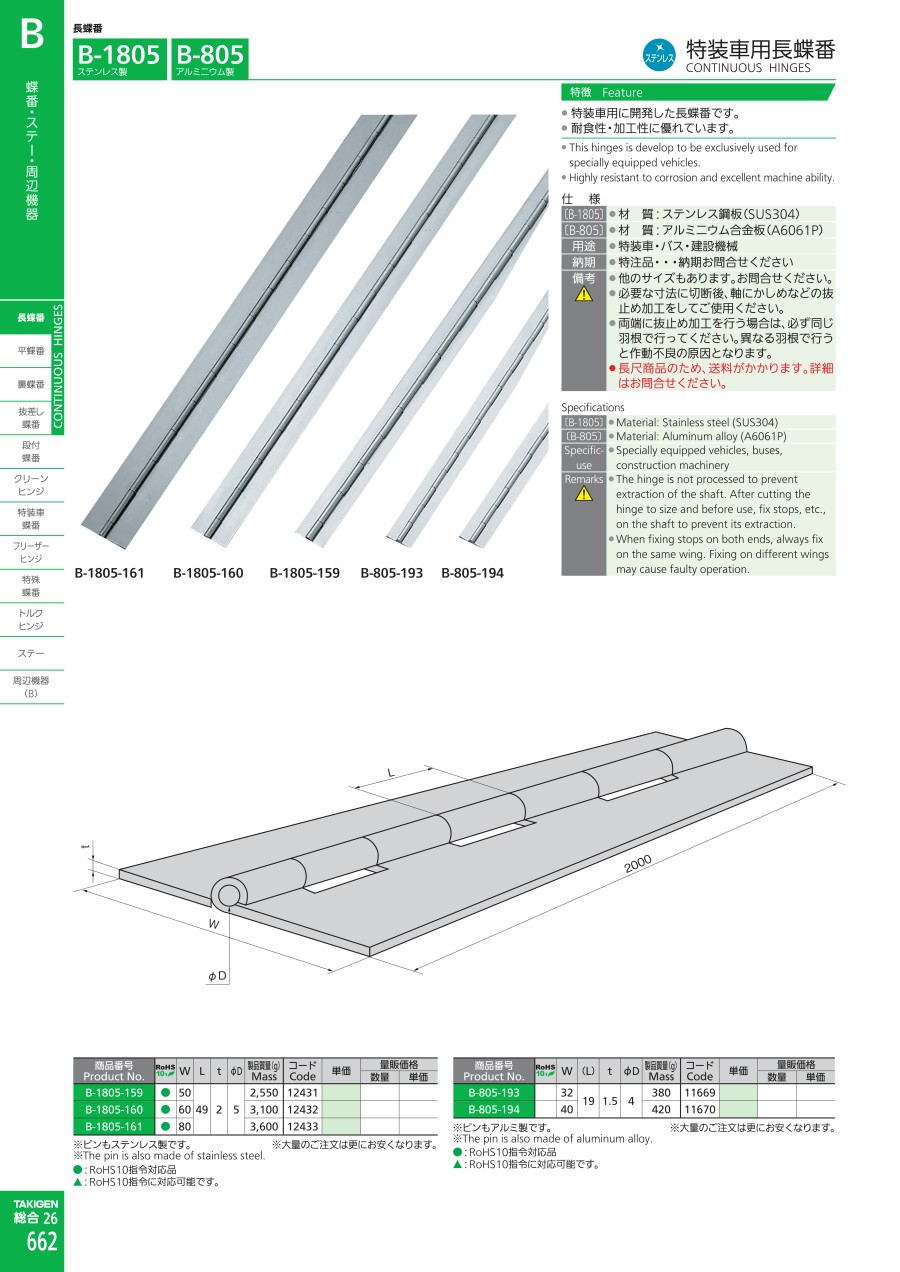

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。特装車用長蝶番 B-805の型番B-805-194のページです。
型番B-805-194に関する仕様情報を記載しております。
