タキゲン製造

長蝶番（B-7・鉄製）

Name: 長蝶番（B-7・鉄製）
Brand: タキゲン製造
SKU: 221004900996
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 849円～4,872円

税込単価: 934円～5,359円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

長蝶番（B-1007・ステンレス製）

4.3

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

規格型平蝶番（B-1027・ステンレス製）

4.9

通常価格(税別)： 187円 (税込価格：206円)

通常出荷日：在庫品1日目

カット調整可能な長蝶番。【特長】・用途に応じた材質が選べ、必要な長さに切断して...

詳細情報を確認する

種類
長蝶番・リーフ形蝶番
材質
冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
標準
表面仕上
亜鉛めっきクロメート処理
取付穴
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報

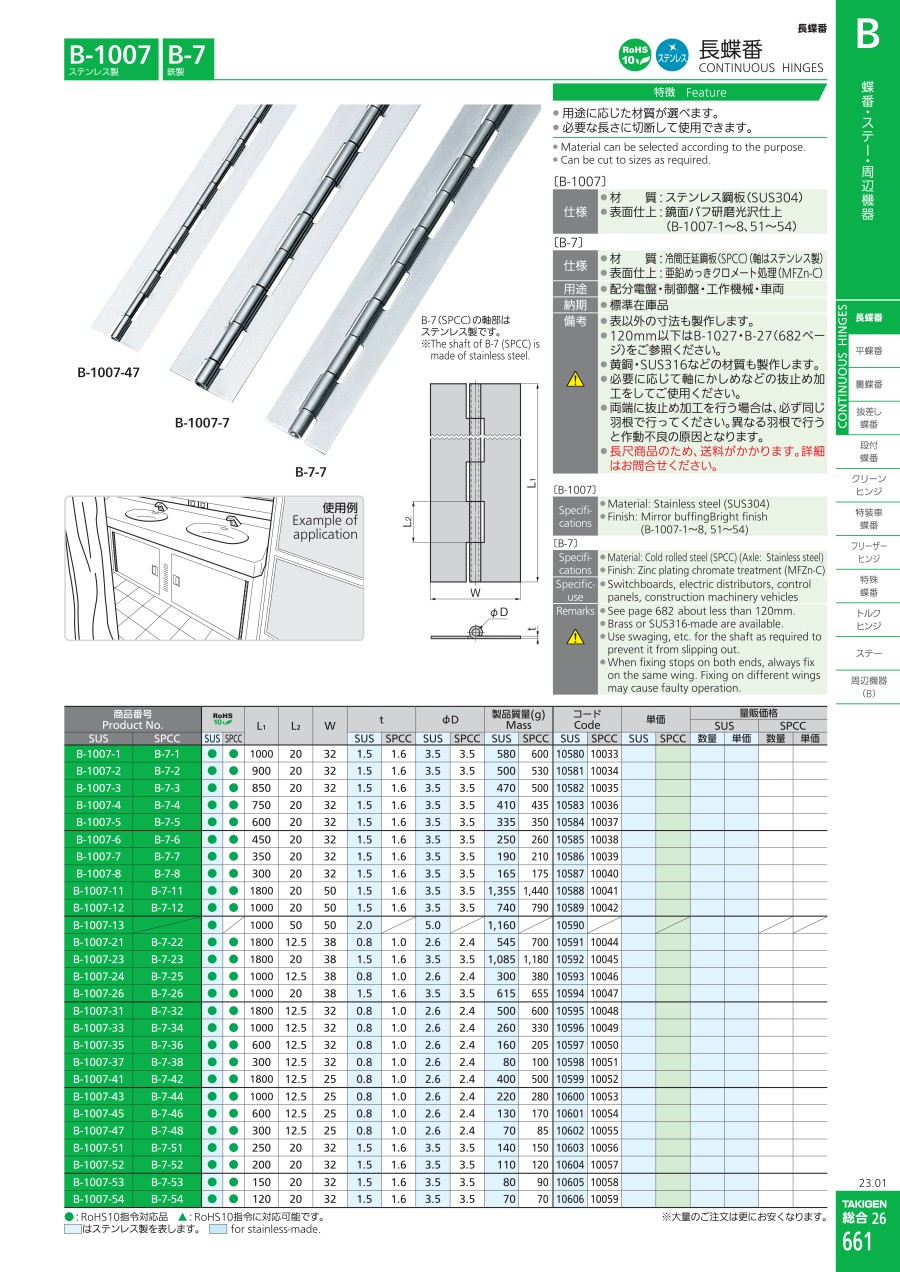

カタログ

商品情報

外形図

製品仕様

B-7-7

規格表

商品番号 Product No.	L₁	L₂	W	t		φD		製品質量(g) Mass
鉄 Iron	L₁	L₂	W	ステンレス Stainless	鉄 Iron	ステンレス Stainless	鉄 Iron	ステンレス Stainless	鉄 Iron
B-7-1	1000	20	32	1.5	1.6	3.5	3.5	580	600
B-7-2	900	20	32	1.5	1.6	3.5	3.5	500	530
B-7-3	850	20	32	1.5	1.6	3.5	3.5	470	500
B-7-4	750	20	32	1.5	1.6	3.5	3.5	410	435
B-7-5	600	20	32	1.5	1.6	3.5	3.5	335	350
B-7-6	450	20	32	1.5	1.6	3.5	3.5	250	260
B-7-7	350	20	32	1.5	1.6	3.5	3.5	190	210
B-7-8	300	20	32	1.5	1.6	3.5	3.5	165	175
B-7-11	1800	20	50	1.5	1.6	3.5	3.5	1,355	1,440
B-7-12	1000	20	50	1.5	1.6	3.5	3.5	740	790
B-7-22	1800	12.5	38	0.8	1.0	2.6	2.4	545	700
B-7-23	1800	20	38	1.5	1.6	3.5	3.5	1,085	1,180
B-7-25	1000	12.5	38	0.8	1.0	2.6	2.4	300	655
B-7-26	1000	20	38	1.5	1.6	3.5	3.5	615	380
B-7-32	1800	12.5	32	0.8	1.0	2.6	2.4	500	600
B-7-34	1000	12.5	32	0.8	1.0	2.6	2.4	260	330
B-7-36	600	12.5	32	0.8	1.0	2.6	2.4	160	205
B-7-38	300	12.5	32	0.8	1.0	2.6	2.4	80	100
B-7-42	1800	12.5	25	0.8	1.0	2.6	2.4	400	500
B-7-44	1000	12.5	25	0.8	1.0	2.6	2.4	220	280
B-7-46	600	12.5	25	0.8	1.0	2.6	2.4	130	170
B-7-48	300	12.5	25	0.8	1.0	2.6	2.4	70	85
B-7-51	250	20	32	1.5	1.6	3.5	3.5	140	150
B-7-52	200	20	32	1.5	1.6	3.5	3.5	110	120
B-7-53	150	20	32	1.5	1.6	3.5	3.5	80	90
B-7-54	120	20	32	1.5	1.6	3.5	3.5	70	70

使用例

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

板厚 t

(mm)

軸径φD

(mm)

商品コード

RoHS?

最小発注数量

150.1～	1000	25.1～35	32	1.6	3.5	10033	-	1個
150.1～	900	25.1～35	32	1.6	3.5	10034	-	1個
150.1～	850	25.1～35	32	1.6	3.5	10035	-	1個
150.1～	750	25.1～35	32	1.6	3.5	10036	-	1個
150.1～	600	25.1～35	32	1.6	3.5	10037	-	1個
150.1～	450	25.1～35	32	1.6	3.5	10038	-	1個
150.1～	350	25.1～35	32	1.6	3.5	10039	-	1個
150.1～	300	25.1～35	32	1.6	3.5	10040	-	1個
150.1～	1800	45.1～55	50	1.6	3.5	10041	10	1個
150.1～	1000	45.1～55	50	1.6	3.5	10042	10	1個
150.1～	1800	35.1～45	38	1	2.4	10044	10	1個
150.1～	1800	35.1～45	38	1.6	3.5	10045	10	1個
150.1～	1000	35.1～45	38	1.6	3.5	10047	10	1個
150.1～	1000	25.1～35	32	1	2.4	10049	10	1個
150.1～	300	25.1～35	32	1	2.4	10051	10	1個
150.1～	1800	～25	25	1	2.4	10052	10	1個
150.1～	1000	～25	25	1	2.4	10053	10	1個
150.1～	300	～25	25	1	2.4	10055	10	1個
150.1～	250	25.1～35	32	1.6	3.5	10056	-	1個
150.1～	200	25.1～35	32	1.6	3.5	10057	-	1個
100.1～150	150	25.1～35	32	1.6	3.5	10058	-	1個
100.1～150	120	25.1～35	32	1.6	3.5	10059	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,045円 ( 2,250円 )	在庫品1日目当日出荷可能
2,086円 ( 2,295円 )	在庫品1日目当日出荷可能
1,876円 ( 2,064円 )	在庫品1日目当日出荷可能
1,696円 ( 1,866円 )	在庫品1日目当日出荷可能
1,459円 ( 1,605円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
4,868円 ( 5,355円 )	在庫品1日目当日出荷可能
2,818円 ( 3,100円 )	在庫品1日目当日出荷可能
3,495円 ( 3,845円 )	在庫品1日目当日出荷可能
4,872円 ( 5,359円 )	在庫品1日目当日出荷可能
2,917円 ( 3,209円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	11日目
927円 ( 1,020円 )	在庫品1日目当日出荷可能
2,819円 ( 3,101円 )	9日目
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
964円 ( 1,060円 )	在庫品1日目当日出荷可能
961円 ( 1,057円 )	5日目
933円 ( 1,026円 )	在庫品1日目当日出荷可能
849円 ( 934円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

カット調整可能な長蝶番。
【特長】
・用途に応じた材質が選べ、必要な長さに切断して使用できる。
・材質 : 冷間圧延鋼板（SPCC）（軸はステンレス製）。
・表面仕上 : 亜鉛メッキクロメート処理（MFZn-C）。
【用途】
・配分電盤・制御盤・工作機械・車両。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
重量用平型蝶番（B-1064・ステンレス製）
ステンレス製の平型蝶番B-1064です。鉄製のB-64もあります。
タキゲン製造
重量用抜差蝶番（B-1065・ステンレス製）
ステンレス製の抜き差し蝶番B-1065です。<br />鉄製のB-65、アルミ製のB-67もあります。
タキゲン製造
重量用平型蝶番（B-1001・ステンレス製）
ステンレス製の重量平型蝶番B-1001です。B-1064より耐荷重が高い仕様があります。重量扉に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
