タキゲン製造

上下裏蝶番 B-303

上下裏蝶番 B-303
  • 一部SALE 2026/03/31まで
  • 当日出荷可能
通常単価(税別)
217円～287円特別価格
税込単価
239円～316円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平型蝶番（B-102・鉄製）

タキゲン製造

平型蝶番（B-102・鉄製）
4.8
通常価格(税別)： 37円 (税込価格：41円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スプリング付蝶番（B-1246・ステンレス製）

タキゲン製造

スプリング付蝶番（B-1246・ステンレス製）
4.5
通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

【特長】・下側のヒンジ軸が抜差しでき扉の取外しが可能です。・右型・左型。【用途...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
数量：

商品情報

外形図

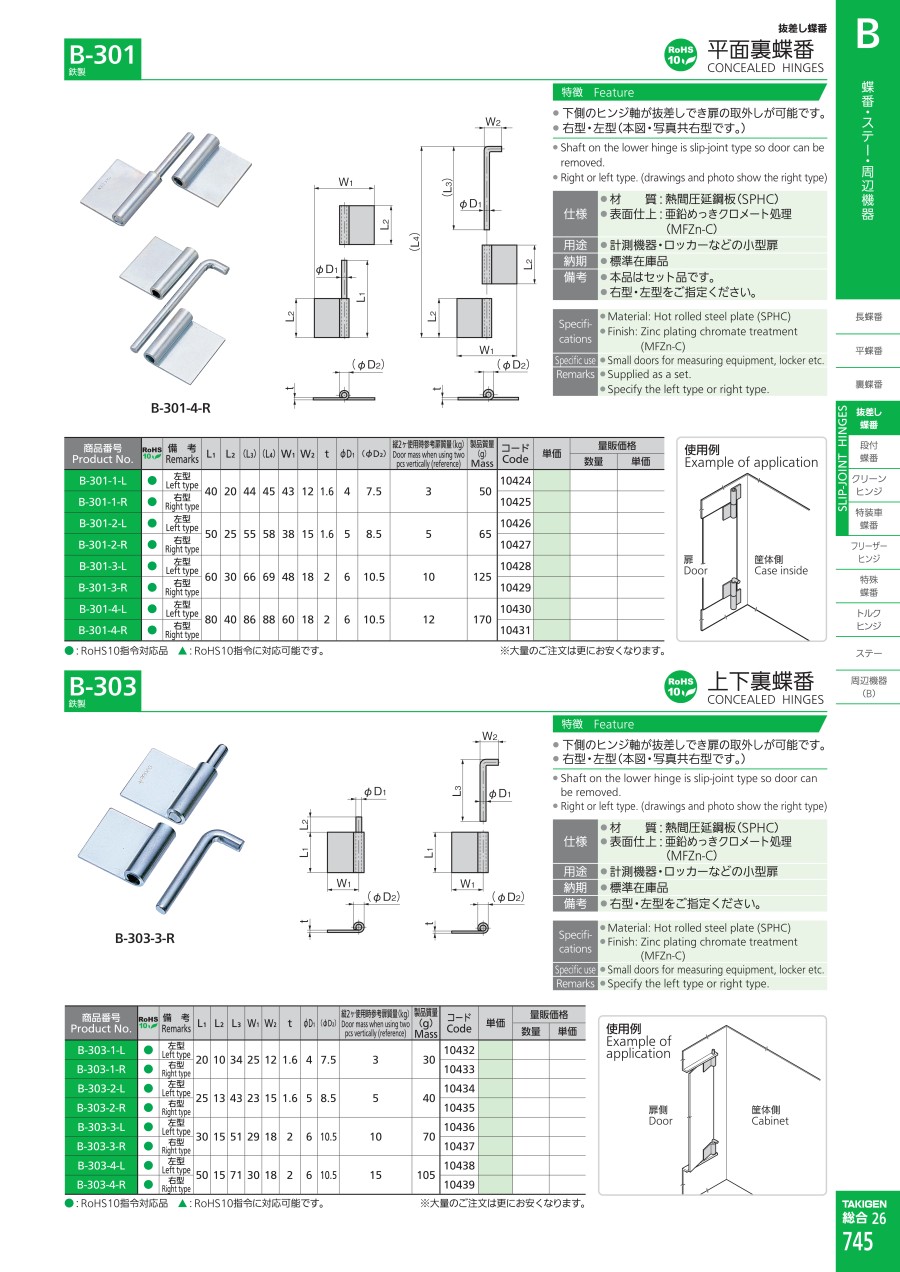

上下裏蝶番 B-303 外形図

本図は右型です。

製品仕様

  • 材質：熱間圧延鋼板（SPHC）
  • 表面仕上：亜鉛めっきクロメート処理（MFZn-C）

右型・左型をご指定ください。

規格表

上下裏蝶番 B-303 規格表

使用例

上下裏蝶番 B-303 使用例

型番リスト

表示件数
  • 1
    • 型番
    B-303-1-L
    B-303-2-R
    B-303-3-L
    B-303-4-L
    B-303-4-R

    長さ【範囲選択】

    (mm)

    長さ L ※( )内は可変タイプの最小長さ

    (mm)

    幅【範囲選択】

    (mm)

    幅 W

    (mm)

    勝手違い

    板厚 t

    (mm)

    軸径φD

    (mm)

    商品コード

    		最小発注数量
    ～40
    20
    ～25
    25
    [左用] 左型
    1.6
    4
    10432
    1個
    ～40
    25
    ～25
    23
    [右用] 右型
    1.6
    5
    10435
    1個
    ～40
    30
    25.1～35
    29
    [左用] 左型
    2
    6
    10436
    1個
    40.1～50
    50
    25.1～35
    30
    [左用] 左型
    2
    6
    10438
    1個
    40.1～50
    50
    25.1～35
    30
    [右用] 右型
    2
    6
    10439
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    217円
    ( 239円 )
    在庫品1日目当日出荷可能
    253円192円
    ( 211円 )
    在庫品1日目当日出荷可能
    234円
    ( 257円 )
    在庫品1日目当日出荷可能
    287円
    ( 316円 )
    在庫品1日目当日出荷可能
    237円
    ( 261円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・下側のヒンジ軸が抜差しでき扉の取外しが可能です。
    ・右型・左型。
    【用途】
    ・計測機器・ロッカーなどの小型扉。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
