小判型抜差蝶番 B-5
閲覧中の商品と併せてご検討ください
－閉じる
B-5-2-Rの仕様・寸法情報
種類
抜差し蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
～40
長さ L ※( )内は可変タイプの最小長さ(mm)
38
幅【範囲選択】(mm)
35.1～45
幅 W(mm)
38
勝手違い
[右用] 右型
使用環境
標準
表面仕上
亜鉛めっきクロメート処理
板厚 t(mm)
1
軸径φD(mm)
2.3
取付穴
なし
商品情報
外形図
本図は右型です。
製品仕様
- 材質：冷間圧延鋼板（SPCC）
- 表面仕上：亜鉛めっきクロメート処理（MFZn-C）
- 穴なし
規格表
●：RoHS10指令対応品
詳細情報
基本情報
同サイズでステンレス製もあります。B-1005参照。
【特長】
・右型・左型。
【用途】
・計測機器・通信機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

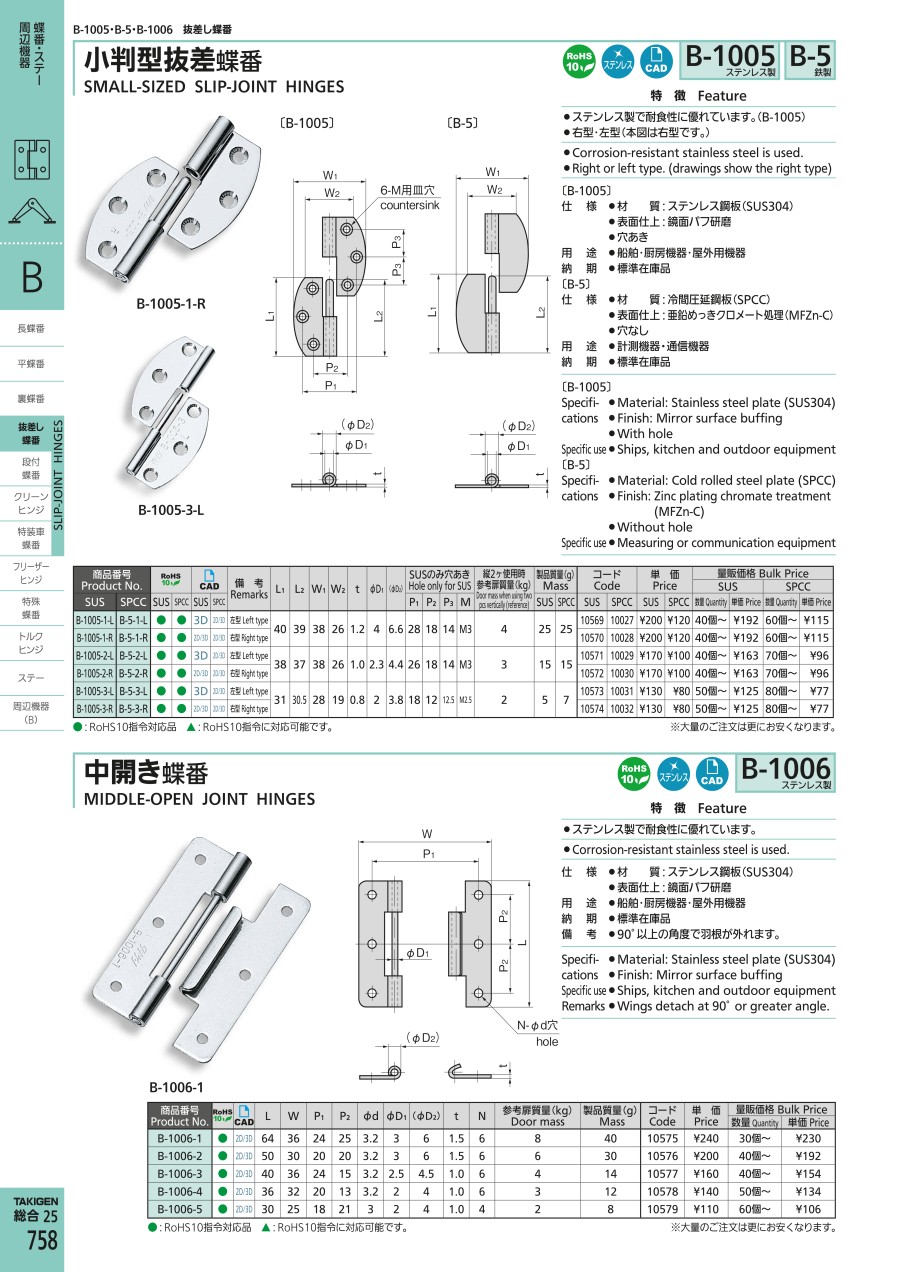

カタログ
Loading...
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。小判型抜差蝶番 B-5の型番B-5-2-Rのページです。
型番B-5-2-Rに関する仕様情報を記載しております。
