タキゲン製造

重量用抜差蝶番（B-67・アルミニウム製）

Name: 重量用抜差蝶番（B-67・アルミニウム製）
Brand: タキゲン製造
SKU: 221004900716
Rating: 5 (3 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 704円～1,076円

税込単価: 774円～1,184円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

重量用抜差蝶番（B-1065・ステンレス製）

通常価格(税別)： 601円 (税込価格：661円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

リフト式抜差し蝶番 B-167

通常価格(税別)： 1,042円 (税込価格：1,146円)

通常出荷日：在庫品1日目

重量用抜差蝶番。【特長】・材質 : アルミニウム合金（ADC）。・表面仕上 :...

詳細情報を確認する

種類
抜差し蝶番
材質
アルミニウム合金
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
使用環境
標準
表面仕上
シルバー梨地塗装
取付穴
穴あき

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

B-67-1-R

B-67-3-L

規格表

商品番号 Product No.	備考 Remarks	L₁	L₂	W	t	P₁	P₂	P₃	P₄	P₅	P₆	φD₁	φD₂	N	M	R	縦2ヶ使用時参考扉質量(kg) Door mass when using two pcs vertically (reference)	製品質量(g) Mass
B-67-1-L	左型 Left type	100	90	82	4	40	60	11	26	26	26	8	16	8	M5	3	30	110
B-67-1-R	右型 Right type	100	90	82	4	40	60	11	26	26	26	8	16	8	M5	3	30	110
B-67-2-L	左型 Left type	75	68	70	3.5	40	50	10.5	27	-	27	6	12	6	M5	3	20	60
B-67-2-R	右型 Right type	75	68	70	3.5	40	50	10.5	27	-	27	6	12	6	M5	3	20	60
B-67-3-L	左型 Left type	65	52.5	50	3	30	36	10.5	22	-	22	5	10	6	M4	2	15	35
B-67-3-R	右型 Right type	65	52.5	50	3	30	36	10.5	22	-	22	5	10	6	M4	2	15	35
B-67-4-L	左型 Left type	50	45	40	3	26	-	10	-	-	30	5	10	4	M4	2	10	20
B-67-4-R	右型 Right type	50	45	40	3	26	-	10	-	-	30	5	10	4	M4	2	10	20

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

勝手違い

板厚 t

(mm)

軸径φD

(mm)

商品コード

RoHS?

最小発注数量

80.1～100	100	65.1～85	82	[左用] 左型	4	8	11246	10	1個
80.1～100	100	65.1～85	82	[右用] 右型	4	8	11247	10	1個
70.1～80	75	65.1～85	70	[左用] 左型	3.5	6	11248	10	1個
70.1～80	75	65.1～85	70	[右用] 右型	3.5	6	11249	10	1個
60.1～70	65	45.1～55	50	[左用] 左型	3	5	11250	10	1個
60.1～70	65	45.1～55	50	[右用] 右型	3	5	11251	10	1個
40.1～50	50	35.1～45	40	[左用] 左型	3	5	11252	10	1個
40.1～50	50	35.1～45	40	[右用] 右型	3	5	11253	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
951円 ( 1,046円 )	在庫品1日目当日出荷可能
951円 ( 1,046円 )	在庫品1日目当日出荷可能
728円 ( 801円 )	在庫品1日目当日出荷可能
728円 ( 801円 )	在庫品1日目当日出荷可能
704円 ( 774円 )	在庫品1日目当日出荷可能
774円 ( 851円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

重量用抜差蝶番。
【特長】
・材質 : アルミニウム合金（ADC）。
・表面仕上 : シルバー梨地塗装
・右型・左型あり。
・アルミダイキャスト製でスタイリッシュ。
【用途】
・各種重量扉。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

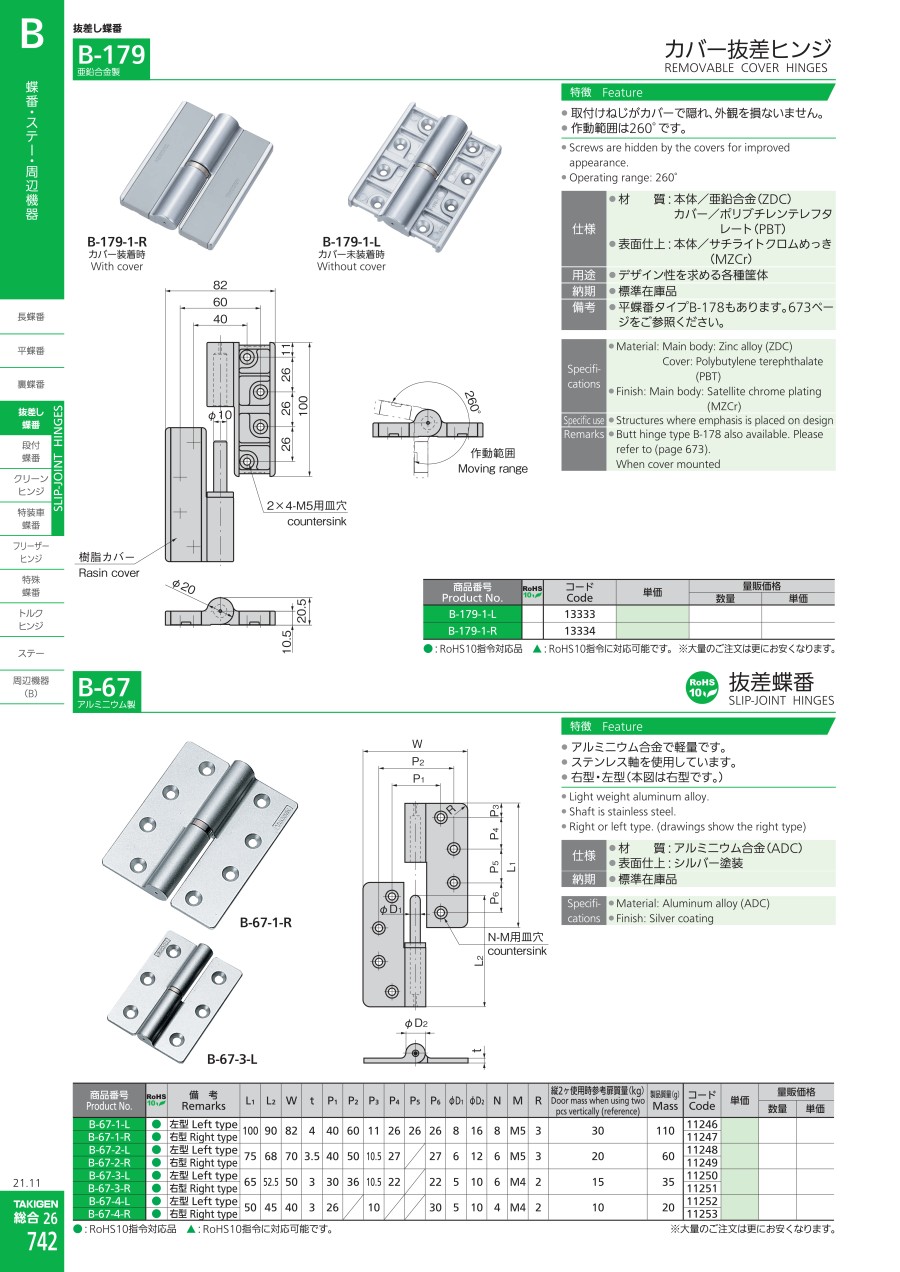

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
重量用平型蝶番（B-1064・ステンレス製）
ステンレス製の平型蝶番B-1064です。鉄製のB-64もあります。
タキゲン製造
重量用抜差蝶番（B-1065・ステンレス製）
ステンレス製の抜き差し蝶番B-1065です。鉄製のB-65、アルミ製のB-67もあります。
タキゲン製造
重量用平型蝶番（B-1001・ステンレス製）
ステンレス製の重量平型蝶番B-1001です。B-1064より耐荷重が高い仕様があります。重量扉に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重量用抜差蝶番（B-67・アルミニウム製）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

安全扉修理

満足度：5.02019/08/27

簡易昇降機の扉に蝶番を使っています。扉に台車を引っ掛けてしまい蝶番が壊れてしまいました。時間かからず交換できました。

1人が参考にしています。

DIY　ATV用トレーラーに使用

満足度：5.02018/07/04

小型トレーラーのアオリ部分を取り外し可能にするのに使いました。開閉、取り外しも、スムーズに出来て何の問題もありません...もっと読む

0人が参考にしています。

製品のカバー開閉部に使用

満足度：5.02018/05/16

製品のカバー開閉部に使用しています。カバーの抜き差しが頻繁にあるためこちらの商品を利用しています。取り付けも容易で、見栄...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q1個使いでも大丈夫ですか？

抜差蝶番は2つ以上にて使用してください。2個使用時の参考重量をカタログ内に表記しております。
