重量用抜差蝶番（B-65・鉄製）
未確定：候補が10型番あります。
商品情報
外形図
B-65-0～4
規格表
| 商品番号 Product No. | 備考 Remarks | L1 | L2 | W | t | φD1 | (φD2) | 縦2ヶ使用時参考扉質量(kg) Door mass when using two pcs vertically(reference) | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|
| 鉄 lron | 鉄 lron | 鉄 lron | 鉄 lron | ||||||
| B-65-0-L | 左型 Left type | 125 | 115 | 100 | 4.5 | 9 | 18.5 | 60 | 600 |
| B-65-0-R | 右型 Right type | ||||||||
| B-65-1-L | 左型 Left type | 100 | 90 | 82 | 4 | 8 | 16.5 | 50 | 355 |
| B-65-1-R | 右型 Right type | ||||||||
| B-65-2-L | 左型 Left type | 75 | 70 | 70 | 3.2 | 6 | 13 | 30 | 180 |
| B-65-2-R | 右型 Right type | ||||||||
| B-65-3-L | 左型 Left type | 65 | 60 | 50 | 2.6 | 5 | 11 | 20 | 95 |
| B-65-3-R | 右型 Right type | ||||||||
| B-65-4-L | 左型 Left type | 50 | 45 | 40 | 2.6 | 5 | 11 | 15 | 62 |
| B-65-4-R | 右型 Right type |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
597円 ( 657円 ) | 在庫品1日目当日出荷可能 |
627円 ( 690円 ) | 在庫品1日目当日出荷可能 |
627円 ( 690円 ) | 在庫品1日目当日出荷可能 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
重荷重用の抜差蝶番。
【特長】
・重量扉から小型扉まで用途に応じて大きさが選べる。
・右型・左型あり。
・材質 : B-65-0・1 / 熱間圧延鋼板（SPHC）、B-65-2〜4 / 冷間圧延鋼板（SPCC）。
・表面仕上 : 亜鉛めっきクロメート処理（MFZn-C）。
【用途】
・配分電盤・工作機械・車両。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

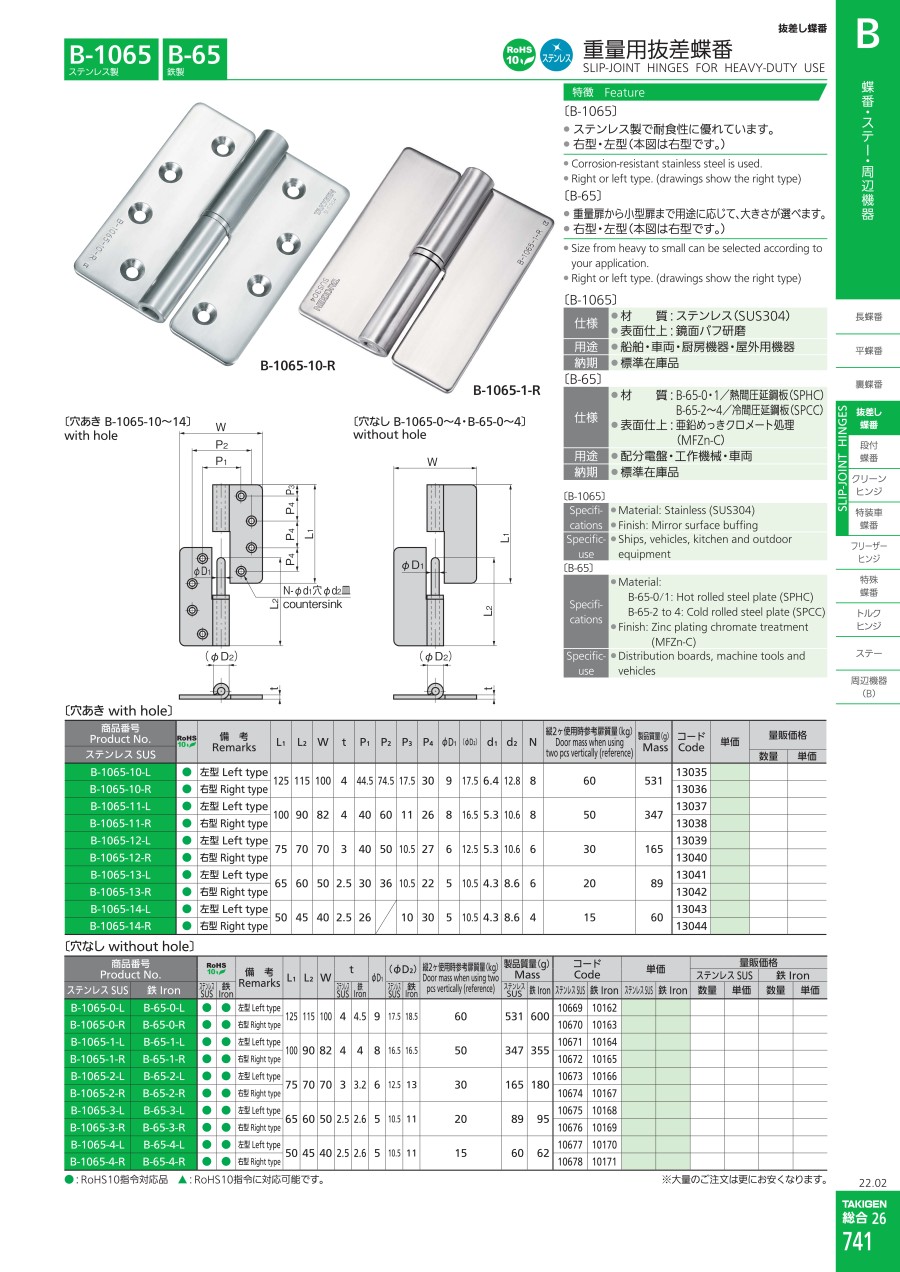

カタログ
商品担当おすすめ
重量用抜差蝶番（B-65・鉄製）のレビュー
小ロット受注品に使用
5
5.02024/10/17
蝶番の商品種類も多く、使用用途に合わせて、小口から取り扱いがされており、大変助かってます。
この商品も品質強度共に満足し...もっと読む
0人が参考にしています。
安全扉の開閉に使用
4
4.02021/01/12
設備安全策の開閉扉に使用しています。
溶接後の動きも滑らかなため毎回重宝しております。
0人が参考にしています。
収納箱の扉部
5
5.02020/02/10
鉄製の収納庫を製作してその扉部に使用しました。
扉の重量が約２０ｋｇ程度なのですが、十分な強度で開閉もスムーズにできるの...もっと読む
0人が参考にしています。
安全扉に使用
5
5.02018/07/11
安全扉に使用しました。加工しやすく、使い勝手も良かったです。
0人が参考にしています。
製品の安全カバー扉の開閉に使用
4
4.02018/04/25
製品の安全カバー扉の開閉に使用しています。扉が簡単に取り外せるよう抜差蝶番を使用しておりますが、使い勝手や加工のしやすさ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q1個使いでも大丈夫ですか？
A
抜差蝶番は2つ以上にて使用してください。2個使用時の参考重量をカタログ内に表記しております。
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=10162】
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=10162】
