タキゲン製造

規格型平蝶番（B-27・鉄製）

Name: 規格型平蝶番（B-27・鉄製）
Brand: タキゲン製造
SKU: 221004900604
Rating: 4 (5 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 162円～330円

税込単価: 178円～363円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

重量用平型蝶番（B-1・鉄製）

4.8

通常価格(税別)： 227円 (税込価格：250円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

平型蝶番（B-102・鉄製）

4.8

通常価格(税別)： 37円 (税込価格：41円)

通常出荷日：在庫品1日目

汎用性のある平型蝶番。【特長】・10サイズより用途に応じて選択可能。・材質 :...

詳細情報を確認する

種類
平蝶番
材質
冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
幅【範囲選択】 (mm)
25.1～35
幅 W (mm)
32
勝手違い
左右兼用
使用環境
標準
表面仕上
生地
板厚 t (mm)
1.6
軸径φD (mm)
3
取付穴
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

商品番号 Product No.	参考値 Reference values
商品番号 Product No.	扉高×扉幅 Door height×door width	扉質量(kg)	Door mass
SPCC・穴なし Without hole	扉高×扉幅 Door height×door width	SUS	SPCC・穴なし Without hole
B-27-0	300×150	4.4	3.4
B-27-1	400×200	6.4	4
B-27-2	500×250	9.5	5.7
B-27-3	600×300	12	7.4
B-27-4	500×250	17	8.2
B-27-5	500×250	17	9.7
B-27-6	600×300	19	12
B-27-7	600×300	22	12
B-27-8	600×300	28	17
B-27-9	600×300	35	19

商品番号 Product No.	備考 Remarks	L	N₂	製品質量 (g) Mass
B-27-0	SPCC	25	3	14
B-27-1		30	3	17
B-27-2		40	3	22
B-27-3		50	3	28
B-27-4		60	5	33
B-27-5		65	5	36
B-27-6		75	5	42
B-27-7		80	5	45
B-27-8		90	5	50
B-27-9		100	5	56

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

商品コード

RoHS?

最小発注数量

～40	25	10084	10	1個
～40	30	10085	10	1個
～40	40	10086	10	1個
40.1～50	50	10087	10	1個
50.1～60	60	10088	10	1個
60.1～70	65	10089	10	1個
70.1～80	75	10090	10	1個
70.1～80	80	10091	10	1個
80.1～100	90	10092	10	1個
80.1～100	100	10093	10	1個

通常単価(税別) (税込単価)	通常出荷日

162円 ( 178円 )	在庫品1日目当日出荷可能
162円 ( 178円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
182円 ( 200円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	在庫品1日目当日出荷可能
302円 ( 332円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
229円 ( 252円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用性のある平型蝶番。
【特長】
・10サイズより用途に応じて選択可能。
・材質 : 冷間圧延鋼板（SPCC）。
・表面仕上 : 生地。
【用途】
・港湾設備・船舶・車両・屋外。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

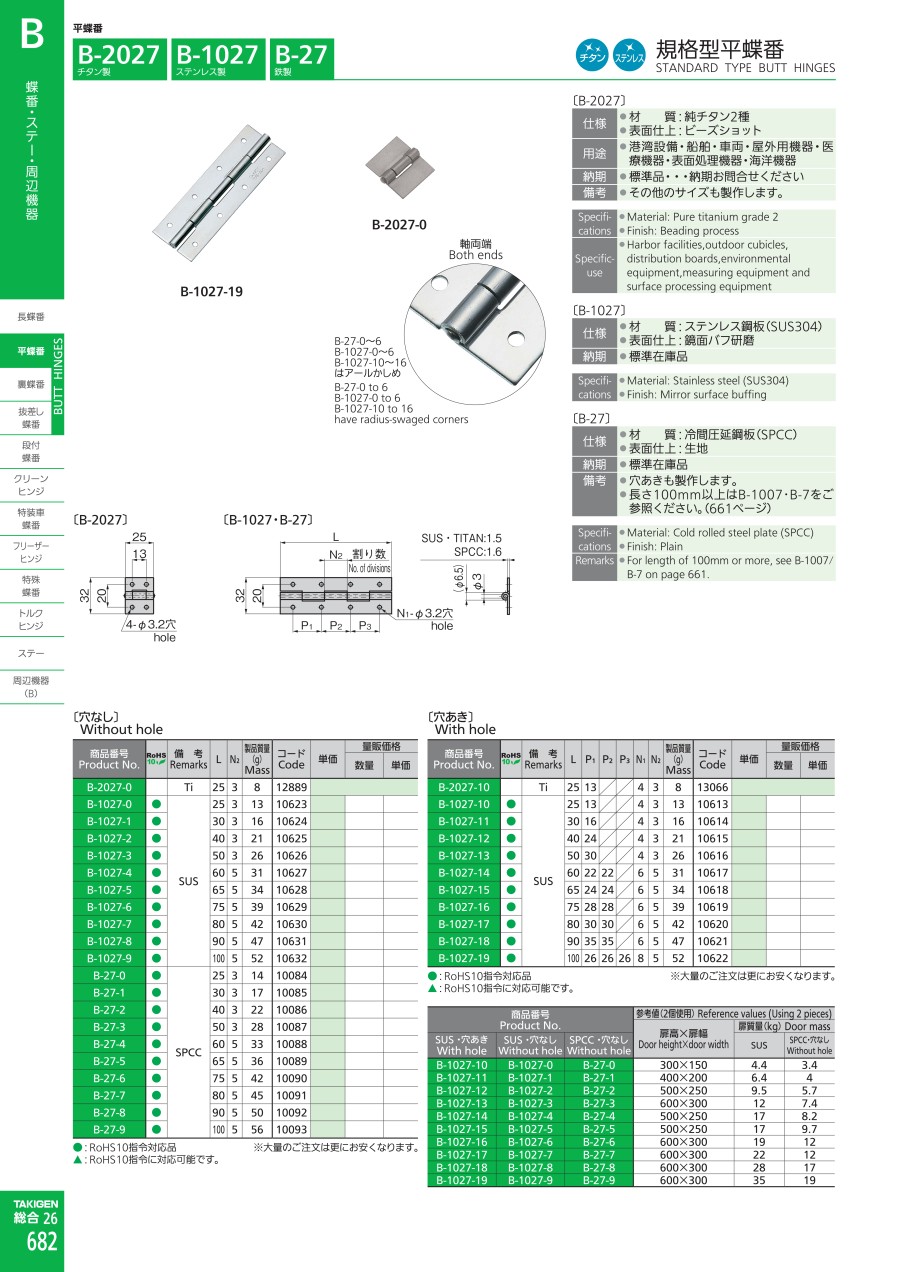

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
規格型平蝶番（B-1027・ステンレス製）
B-27のステンレス仕様です。ステンレス製の為、耐食性に優れます。
タキゲン製造
重量用抜差蝶番（B-1065・ステンレス製）
ステンレスの重量用抜き差し蝶番B-1065です。抜き差し蝶番が必要な場合こちらからご選定下さい。
タキゲン製造
重量用平型蝶番（B-64・黄銅製）
B-1064の鉄製仕様B-64です。ステンレスに比べ安価になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

規格型平蝶番（B-27・鉄製）のレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

扉

満足度：4.02023/06/30

扉として使用しました。取り付けは溶接で行いました。問題なく取り付けできました。

0人が参考にしています。

軽溝鋼の扉枠

満足度：4.02019/10/04

板厚がちょうどよく溶接がしやすかったです。ちょっとした扉などには最適だと思います。

0人が参考にしています。

電気BOX部品

満足度：3.02019/04/08

溶接で固定して使用しました。動きも良かったですが、ガタツキの多い物もありました。

0人が参考にしています。

扉の繋ぎ

満足度：4.02019/01/31

機械のカバーに扉を付ける時使います。短納期で1個から購入できるので便利です。

0人が参考にしています。

市販の配電盤ボックスの蓋部分に使用

満足度：5.02018/04/25

市販の配電盤ボックスの蓋部分に使用しています。ボックス部を加工し客先向けに出荷しておりますが、その際、蓋の蝶番として利用...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qサイズはどうやって決めたらよいですか？

だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=10084】
