機器用平蝶番 B-565
－閉じる
B-565の仕様・寸法情報
種類
平蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
60.1～70
長さ L ※( )内は可変タイプの最小長さ(mm)
65
幅【範囲選択】(mm)
55.1～65
幅 W(mm)
56
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
亜鉛めっきクロメート処理
板厚 t(mm)
3.2
軸径φD(mm)
6
取付穴
片側のみあり
商品コード
10512
商品情報
外形図
製品仕様
- 製品質量：130g
- 材質：熱間圧延鋼板（SPHC）
- 表面仕上：亜鉛めっきクロメート処理（MFZn-C）
規格表

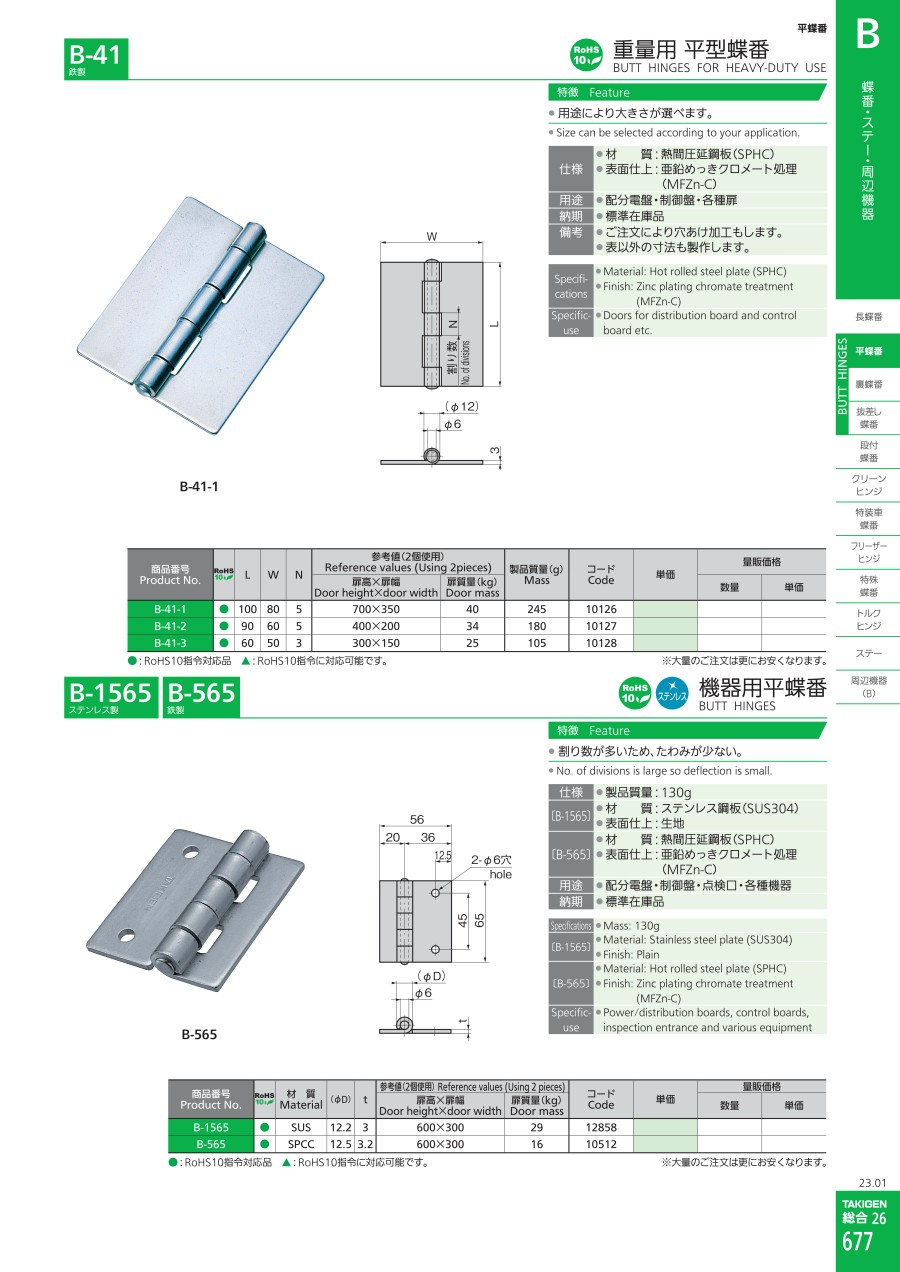

カタログ
機器用平蝶番 B-565の型番B-565のページです。
型番B-565に関する仕様情報を記載しております。
機器用平蝶番 B-565のレビュー
扉のヒンジ
5
5.02022/03/19
厚みが有り、溶接が容易で助かります。
ヒンジの遊びとガタのバランスが丁度良いので、扉の開閉が非常にスムーズです。また、扉...もっと読む
0人が参考にしています。
外販装置用付帯部品として使用
5
5.02020/10/07
外販装置扉部に対する開閉補助用機構部品として利用しています。装置製作初期の設計に際し、種々類似品を比較検討した結果、型番...もっと読む
0人が参考にしています。
