押出平型蝶番 B-209
- 通常単価(税別)
- 5,268円4,688円
- 税込単価
- 5,795円5,157円
通常出荷日：在庫品1日目当日出荷可能
【特長】・アルミニウム合金で軽量です・アルマイト処理を行っていますので耐食性に優れています・ステンレス...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
B-209-1の仕様・寸法情報
種類
平蝶番
材質
[アルミニウム] アルミニウム合金押出材
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
80.1～100
長さ L ※( )内は可変タイプの最小長さ(mm)
100
幅【範囲選択】(mm)
85.1～120
幅 W(mm)
100
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
アルマイト処理
板厚 t(mm)
5
軸径φD(mm)
4.5
取付穴
穴あき
商品コード
10421
商品情報
外形図
製品仕様
- 材質：アルミニウム合金押出材（A6N01S）
- 表面仕上：アルマイト処理
規格表
| 商品番号 Product No. | L | M | H | t | P1 | P2 | P3 | P4 | ΦD | M | 製品質量（g） Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B-209-1 | 100 | 100 | 13 | 5 | 12 | 38 | 60 | 80 | 4.5 | M6 | 160 |
| B-209-2 | 125 | 100 | 13 | 5 | 12.5 | 50 | 60 | 80 | 4.5 | M6 | 210 |
| B-209-3 | 150 | 100 | 13 | 5 | 12 | 63 | 60 | 80 | 4.5 | M6 | 250 |
注意・禁止事項
- 航空機にはMS規格品をご使用ください。
詳細情報
基本情報
【特長】
・アルミニウム合金で軽量です
・アルマイト処理を行っていますので耐食性に優れています
・ステンレス軸を使用しています
【用途】
・船舶・車両・通信機器・測定機器
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

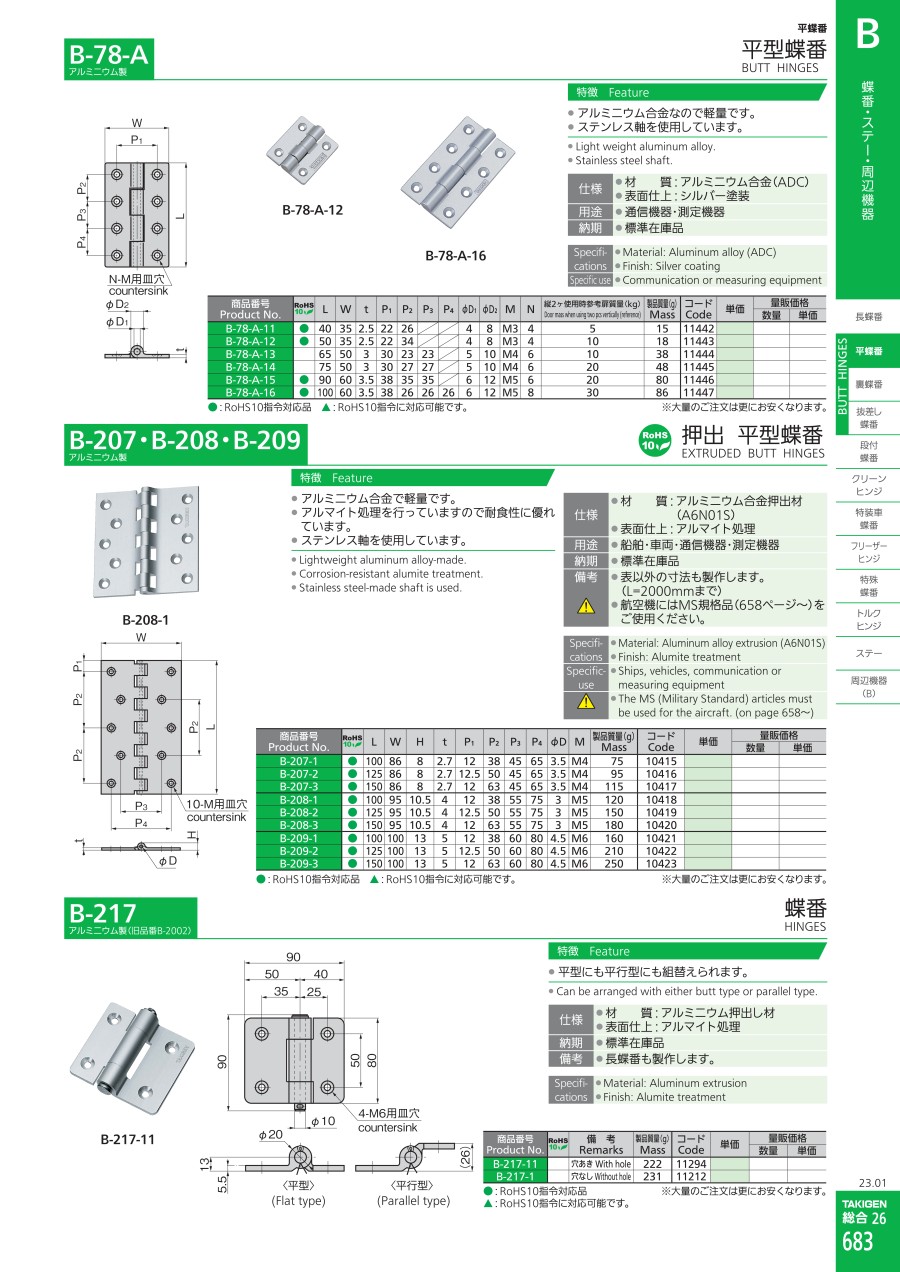

カタログ
