タキゲン製造

押出蝶番 B-218

カタログ |

通常単価(税別): 20,000円～34,000円

税込単価: 22,000円～37,400円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

【特長】・アルミニウム合金で軽量。・加工性に優れています。・ステンレス軸使用。...

種類
長蝶番・リーフ形蝶番
材質
アルミニウム合金
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】 (mm)
150.1～
長さ L ※( )内は可変タイプの最小長さ (mm)
2000
勝手違い
左右兼用
使用環境
耐食性
表面仕上
アルマイト処理
取付穴
なし

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報

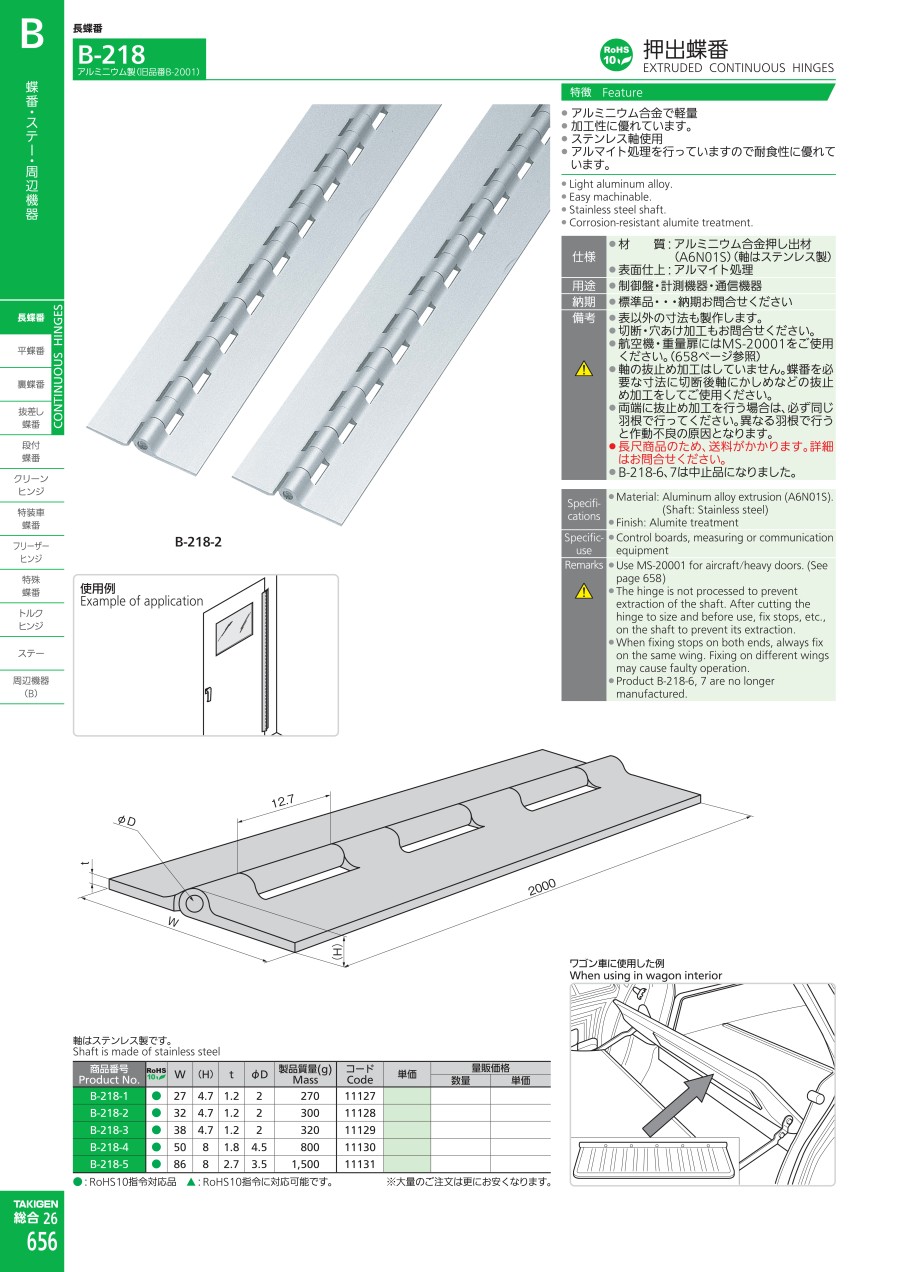

カタログ

商品情報

外形図

製品仕様

材質：アルミニウム合金押し出材（A6N01S）（軸はステンレス製）
表面仕上：アルマイト処理
重量扉にはMS-20001をご使用ください。（デジタルカタログ参照）

規格表

使用例

ワゴン車に使用した例

注意・禁止事項

軸の抜け止め加工はしていません。蝶番を必要な寸法に切断後軸にかしめ等の抜け止め加工をしてご使用ください。
両端に抜け止め加工を行う場合は、必ず同じ羽根で行ってください。異なる羽根で行うと作動不良の原因となります。

型番リスト

表示件数

型番

幅【範囲選択】

(mm)

幅 W

(mm)

板厚 t

(mm)

軸径φD

(mm)

商品コード

最小発注数量

25.1～35	27	1.2	2	11127	1個
25.1～35	32	1.2	2	11128	1個
35.1～45	38	1.2	2	11129	1個
45.1～55	50	1.8	4.5	11130	1個
85.1～120	86	2.7	3.5	11131	1個

通常単価(税別) (税込単価)	通常出荷日

20,000円 ( 22,000円 )	8日目
20,000円 ( 22,000円 )	8日目
20,000円 ( 22,000円 )	18日目
33,000円 ( 36,300円 )	8日目
34,000円 ( 37,400円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・アルミニウム合金で軽量。
・加工性に優れています。
・ステンレス軸使用。
・アルマイト処理を行っていますので耐食性に優れています。
【用途】
・制御盤・計測機器・通信機器。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
