タキゲン製造

ロータリーダンパー（BP-879・プラスチック製）

ロータリーダンパー（BP-879・プラスチック製）

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
数量：

商品情報

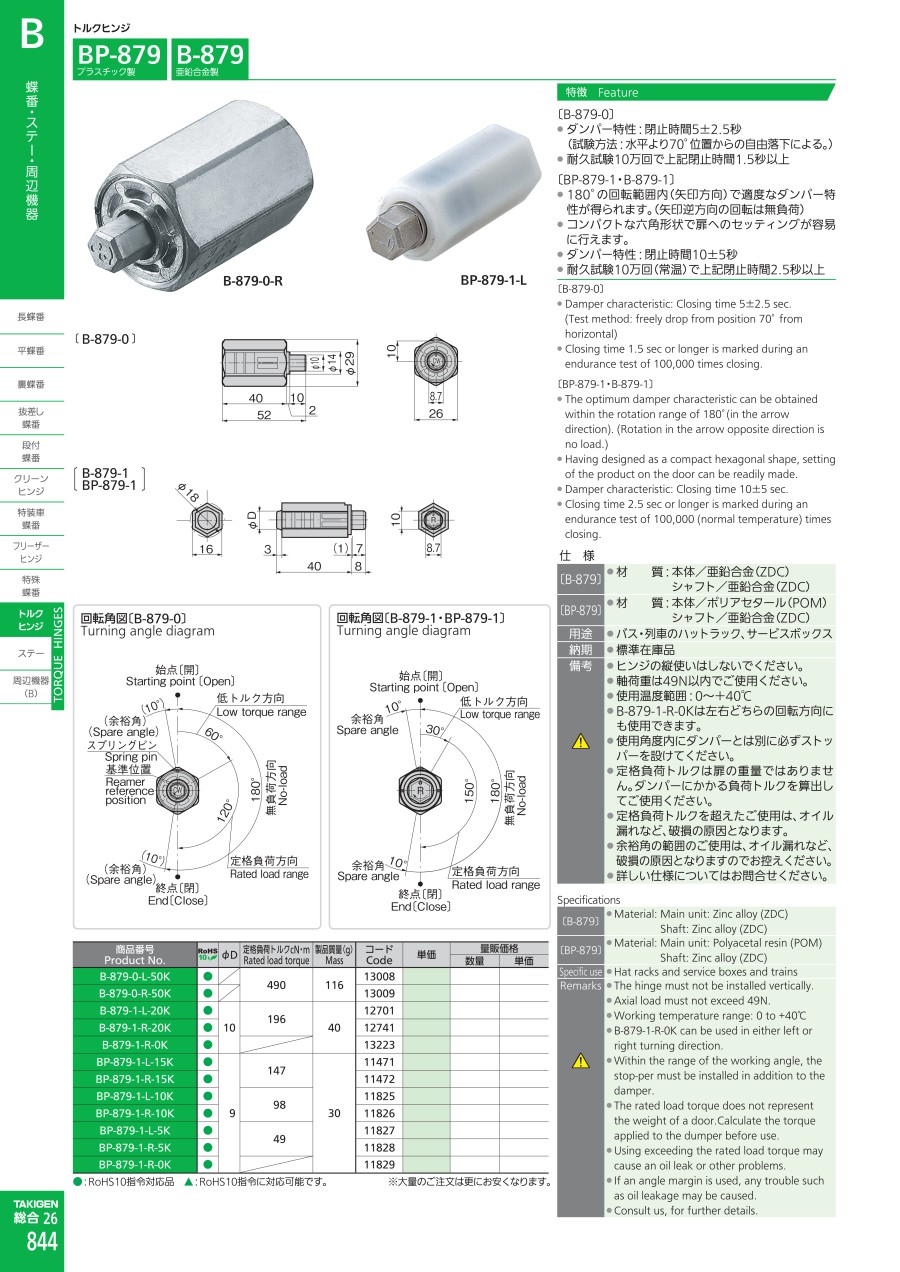

外形図

BP-879-1の寸法図

製品仕様

BP-879-1-Lの外観

BP-879-1-L

回転角図

BP-879-1の回転角図（始点、低トルク方向、無負荷方向、定格負荷方向、終点、余裕角）

始点、低トルク方向、無負荷方向、定格負荷方向、終点、余裕角

設定角度により回転範囲を変えられる 終点でセット（左）、始点でセット（右）

・ダンパーヒンジへの組付け前に、ロータリーダンパー（別売）の本体/シャフトの始点位置を合わせます。
・動作させたい角度に合わせ、ロータリーダンパーの始点又は終点位置をダンパーヒンジ側面の1～6の任意の位置へ組付けます。

規格表

商品番号
Product No.		φD定格負荷トルクcN・m
Rated load torque		製品質量（g）
Mass
BP-879-1-L-15K914730
BP-879-1-R-15K

関連部品

 蝶番（付加機能：ダンパー）
カテゴリページ蝶番（付加機能：ダンパー）
代表商品
画像

型番リスト

表示件数
  • 1
    • 型番
    BP-879-1-L-15K
    BP-879-1-R-15K

    勝手違い

    商品コード

    		RoHS?最小発注数量
    [左用] 左型
    11471
    10
    1個
    [右用] 右型
    11472
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,088円
    ( 1,197円 )
    在庫品1日目当日出荷可能
    1,088円
    ( 1,197円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ダンパー機構の付いたヒンジ。
    【特長】
    ・材質 : 本体 / ポリアセタール（POM）シャフト / 亜鉛合金（ZDC）。
    ・180°の回転範囲内（矢印方向）で適度なダンパー特性が得られる（矢印逆方向の回転は無負荷）。
    ・コンパクトな六角形状で扉へのセッティングが容易に行える。
    ・ダンパー特性 : 閉止時間10±5秒。
    ・耐久試験10万回（常温）で上記閉止時間2.5秒以上。
    ・右型・左型があり。
    【用途】
    ・バス・列車のハットラック、サービスボックス 。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ロータリーダンパー（BP-879・プラスチック製）のレビュー
    3平均満足度：3.01件のレビュー
    蓋のヒンジとして
    3
    満足度：3.02020/02/14
    当社で設計し製作しているオリジナル製品に使用しています。オリジナル製品ですが客先要望によりカスタマイズします。カスタマイ...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q使用上の注意などはありますか？
    A
    使用の際は下記にご注意ください。
    ・ヒンジの縦使いはしないでください。
    ・軸荷重は49N以内でご使用ください。
    ・使用温度範囲：0℃＋40℃
    ・使用角度内にダンパーとは別に必ずストッパーを設けてください。
    ・定格負荷トルクは扉の重量ではありません。ダンパーにかかる負荷トルクを算出してご使用ください。
    ・定格負荷トルクを超えたご使用は、オイル漏れ等、破損の原因となります。
    ・余裕角の範囲のご使用は、オイル漏れ等、破損の原因となりますのでお控えください。
