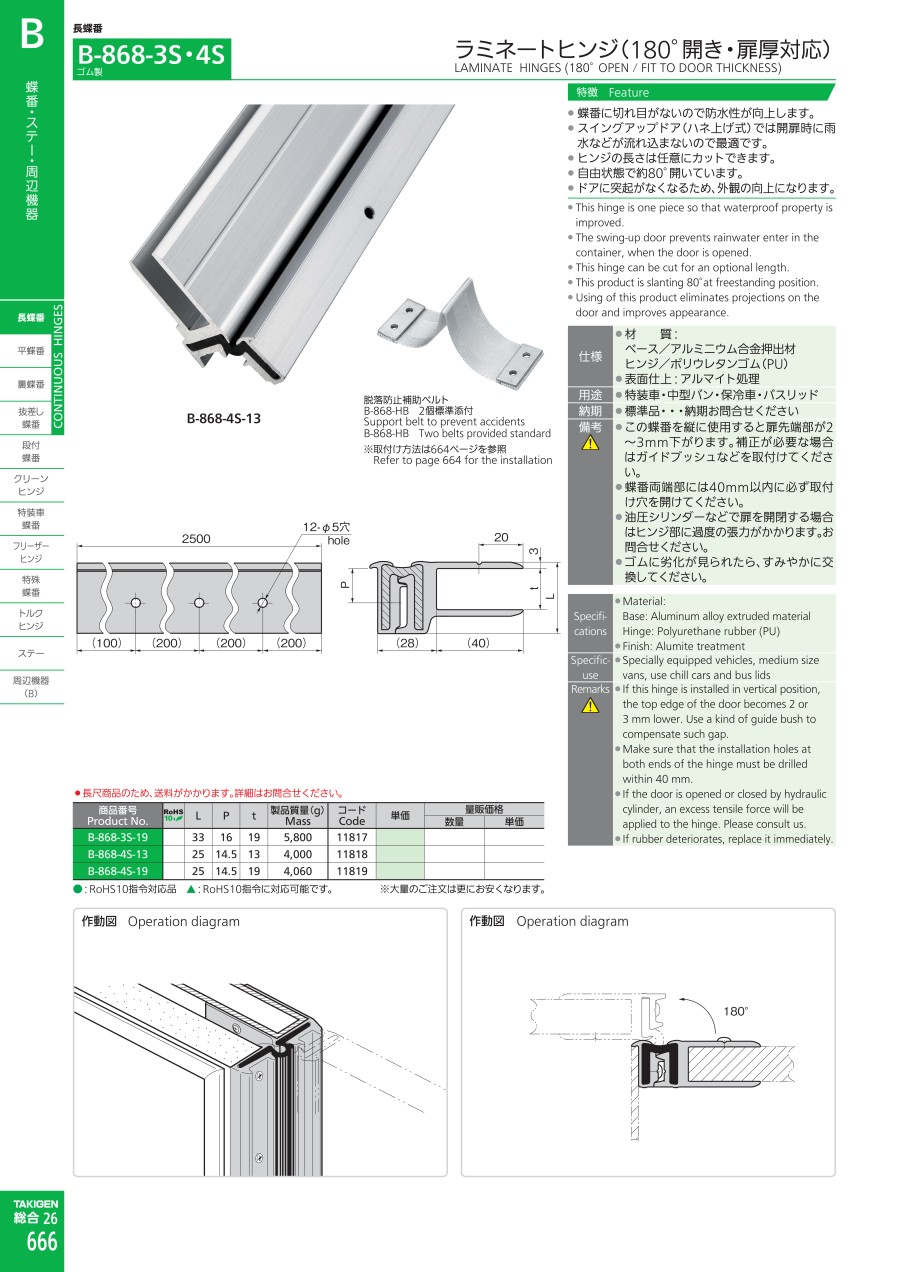

ラミネートヒンジ B-868-4S

外形図

製品仕様

• 材質
  ベース：アルミニウム合金押出材
  ヒンジ：ポリウレタンゴム（PU）
• 表面仕上：アルマイト処理
• 用途：特装車・中型バン・保冷車・バスリッド

規格表

商品特長詳細

• 蝶番に切れ目がないので防水性が向上します。
• スイングアップドア（ハネ上げ式）では開扉時に雨水等が流れ込まないので最適です。
• ヒンジの長さは任意にカットできます。
• 自由状態で約80°開いています。
• ドアに突起がなくなるため、外観の向上になります。

注意・禁止事項

• この蝶番を縦に使用すると扉先端部が2～3mm下がります。補正が必要な場合はガイドブッシュなどを取付けてください。
• 蝶番両端部には40mm以内に必ず取付け穴を開けてください。
• 油圧シリンダーなどで扉を開閉する場合はヒンジ部に過度の張力がかかります。
• ゴムに劣化が見られたら、すみやかに交換してください。
