ラミネートヒンジ B-868-3・4
- 通常単価(税別)
- 27,691円～28,755円
- 税込単価
- 30,460円～31,631円
【特長】・蝶番に切れ目がないので防水性が向上します。・特にスイングアップドア（...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
取付け穴位置が、左右の羽根で100mm互い違いになっています。
製品仕様
- 材質
ベース部：アルミニウム合金押出材
ヒンジ部：ポリウレタンゴム（PU） - 表面仕上：アルマイト処理
- 脱落防止補助ベルト（B-868-HB）2個標準添付
- ハネ上げ扉の10万回開閉試験実施済
- 参考扉質量：15kg
規格表
使用例
サイド扉やスイングアップドアに最適
作動図
注意・禁止事項
- 蝶番両端部には40mm以内に必ず取付け穴を開けてください。
- 油圧シリンダー等で扉を開閉する場合はヒンジ部に過度の張力がかかります。タキゲン製造社までお問合せください。
- ゴムに劣化が見られたら、すみやかに交換してください。
詳細情報
基本情報
【特長】
・蝶番に切れ目がないので防水性が向上します。
・特にスイングアップドア（ハネ上げ式）では開扉時も雨水等が流れ込まないので最適です。
・ヒンジの長さは任意にカットできます。
・自由状態で約80°開いてます。
・ドアに突起がなくなるため、外観がスッキリします。
・180°開き（サイド扉、スイングアップドアに最適）。
【用途】
・特装車・中型バン・保冷車・バスリッド。

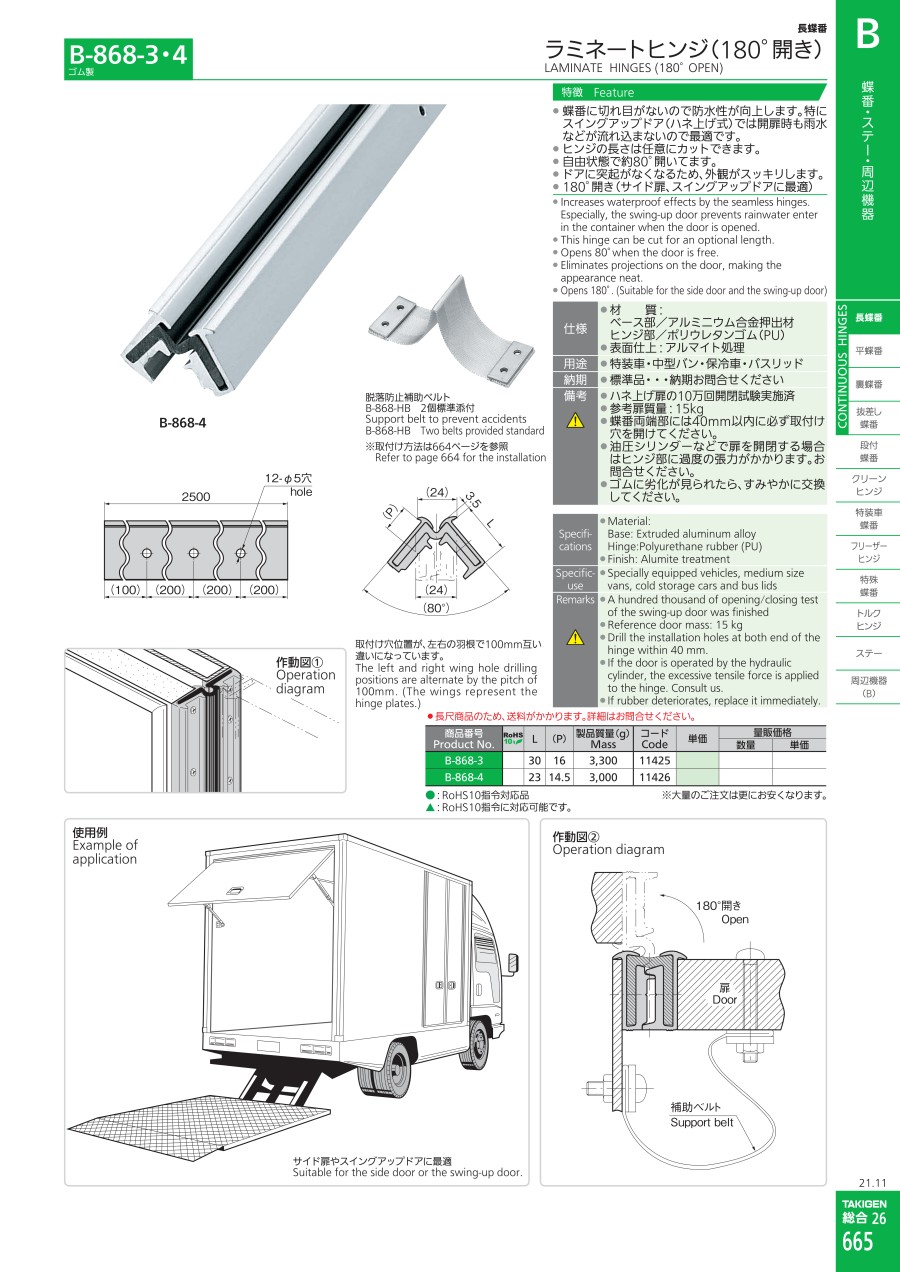

カタログ
