ラミネートヒンジ（270°開き） B-868-2
- 通常単価(税別)
- 38,000円
- 税込単価
- 41,800円
【特長】・蝶番に切れ目がないので防水性が向上します。・ヒンジの長さは任意にカッ...
詳細情報を確認するB-868-2の仕様・寸法情報
種類
特殊蝶番
材質
[アルミニウム] アルミニウム合金
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
150.1～
長さ L ※( )内は可変タイプの最小長さ(mm)
2500
幅【範囲選択】(mm)
～25
幅 W(mm)
24
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
アルマイト処理
取付穴
穴あき
商品コード
11417
商品情報
外形図
（P）は取付け穴の参考位置です。
製品仕様
- 材質
ベース部：アルミニウム合金押出材
ヒンジ部：エラストマー樹脂 - 表面仕上：アルマイト処理
- 脱落防止補助ベルト（B-868-HB）2個標準添付
規格表
使用例
折り戸やリヤ扉に最適
B-868-HB補助ベルト取付け例
作動図
注意・禁止事項
- この蝶番を縦に使用すると扉先端部が多少垂れ下がります。補正が必要な場合はガイドブッシュ等をお取付けください。
- 取付け穴は開いてません。（蝶番両端部は40mm以内に、他は任意の位置で穴を開けてください。）
- 油圧シリンダー等で扉を開閉する場合はヒンジ部に過度の張力がかかります。タキゲン製造社までお問い合わせください。
- ゴムに劣化が見られたら、すみやかに交換してください。
詳細情報
基本情報
【特長】
・蝶番に切れ目がないので防水性が向上します。
・ヒンジの長さは任意にカットできます。
・自由状態で約60°開いてます。
・ドアに突起がなくなるため、外観がスッキリします。
・270°開きです（リア扉に最適）。
【用途】
・特装車・中型バン・保冷車・バスリッド。

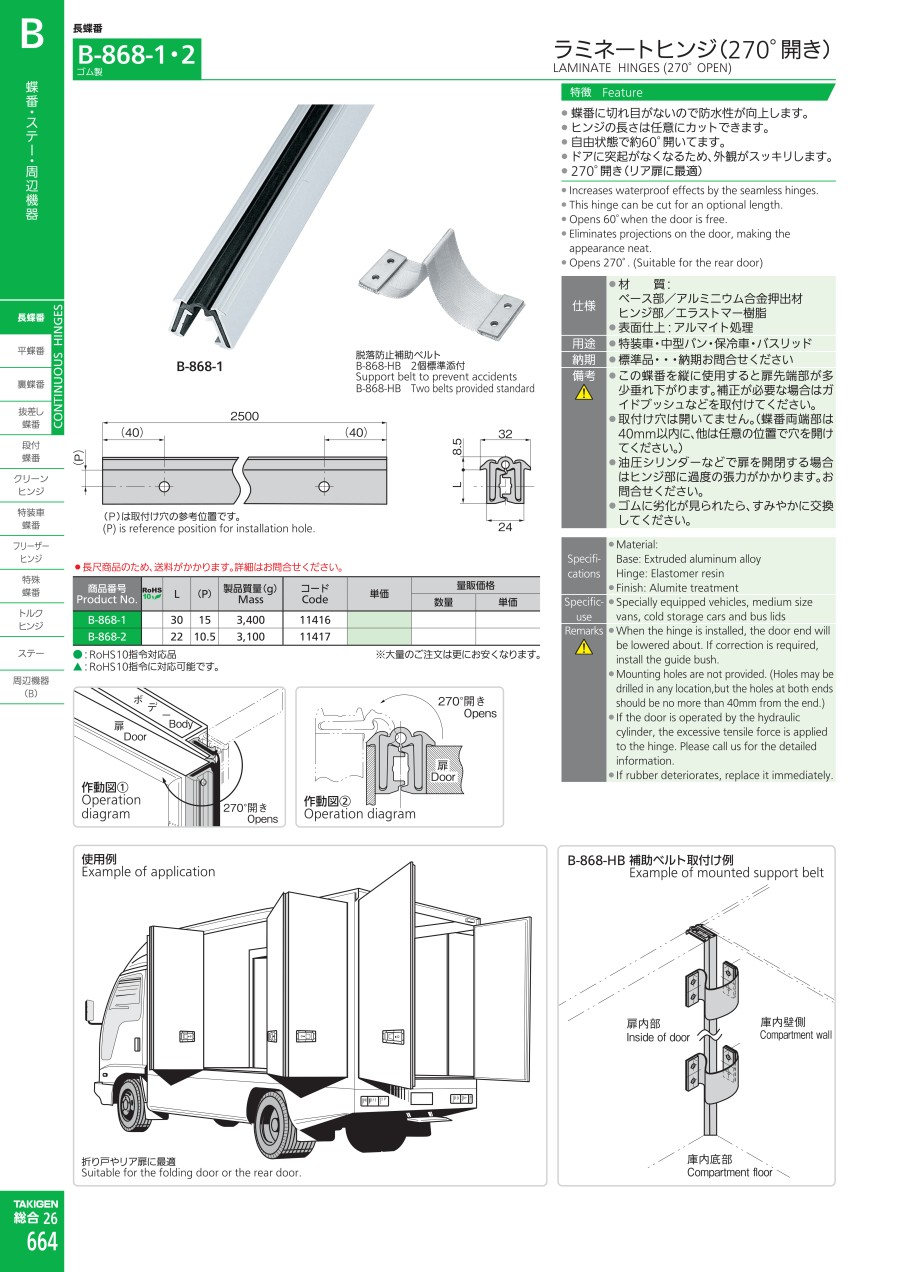

カタログ
ラミネートヒンジ（270°開き） B-868-2の型番B-868-2のページです。
型番B-868-2に関する仕様情報を記載しております。
ラミネートヒンジ（270°開き） B-868-2のレビュー
この商品のレビューはありません
