タキゲン製造

フラットトルクヒンジ（BP-148・プラスチック製）

フラットトルクヒンジ（BP-148・プラスチック製）
この商品のFAQをみる（2件）
通常単価(税別)
3,079円～3,966円
税込単価
3,387円～4,363円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小型フラットトルクヒンジ（BP-151・プラスチック製）

タキゲン製造

小型フラットトルクヒンジ（BP-151・プラスチック製）
3.8
通常価格(税別)： 249円 (税込価格：274円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フラットトルクヒンジ（B-1209・ステンレス製）

タキゲン製造

フラットトルクヒンジ（B-1209・ステンレス製）
4.7
通常価格(税別)： 558円 (税込価格：614円)

通常出荷日：在庫品1日目

中間停止できるヒンジ。【特長】・任意の角度で扉を保持。・調整ねじを回すことによ...

詳細情報を確認する
未確定：候補が2型番あります。
数量：

商品情報

外形図

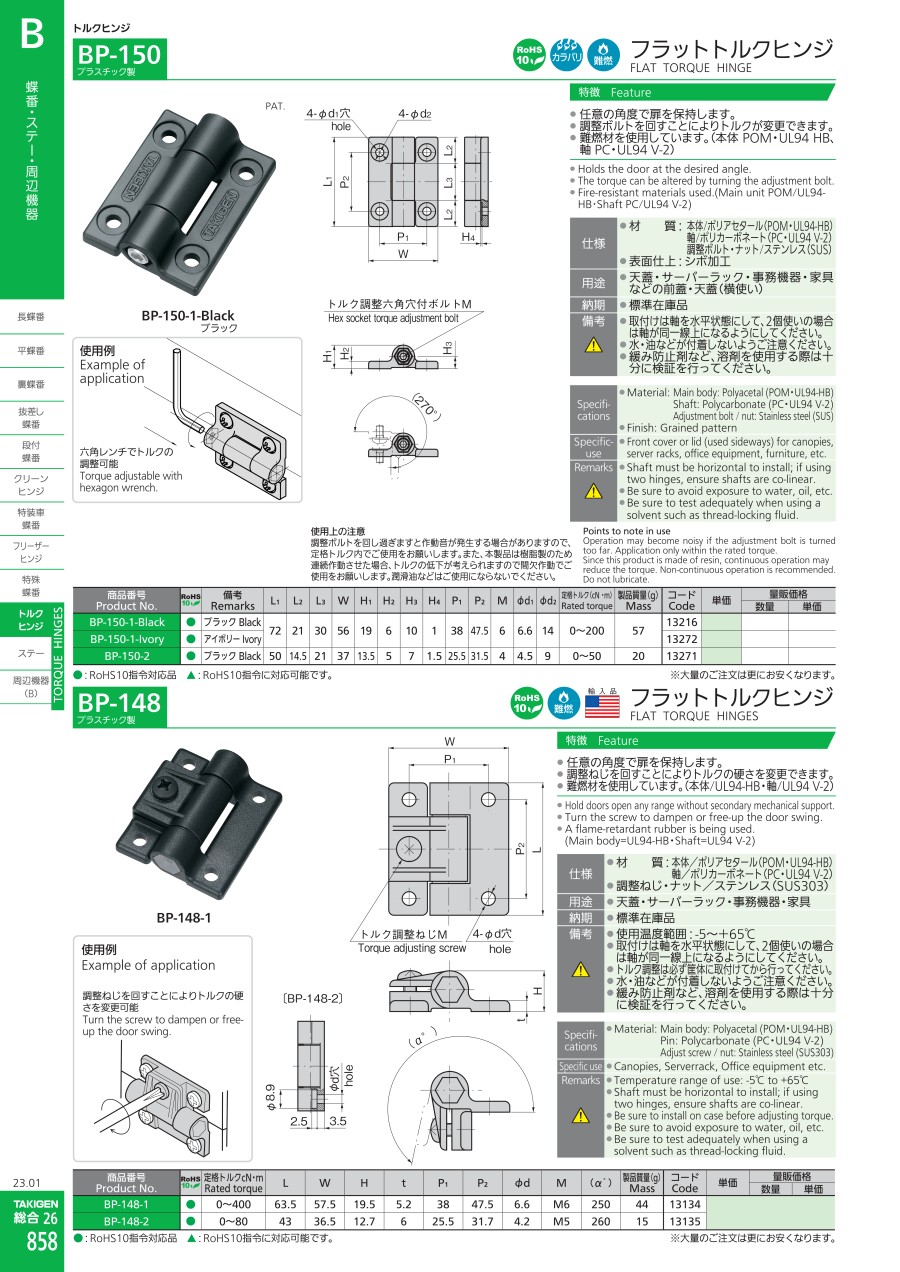

BP-148の寸法図

BP-148の寸法図

BP-148-2の寸法図

BP-148-2の寸法図

製品仕様

BP-148-1の外観

BP-148-1

規格表

商品番号
Product No.		定格トルクN・m
Rated torque		LWHtP1P2φdM（αﾟ）製品質量（g）
Mass
BP-148-10～463.557.519.55.23847.56.6M625044
BP-148-20～0.84336.512.7625.531.74.2M526015

使用例

BP-148の使用例（調整ねじを回すことによりトルクの硬さを変更できる。）

調整ねじを回すことによりトルクの硬さを変更できる。

型番リスト

表示件数
  • 1
    • 型番
    BP-148-1
    BP-148-2

    長さ【範囲選択】

    (mm)

    長さ L ※( )内は可変タイプの最小長さ

    (mm)

    幅【範囲選択】

    (mm)

    幅 W

    (mm)

    板厚 t

    (mm)

    商品コード

    		最小発注数量
    60.1～70
    63.5
    55.1～65
    57.5
    5.2
    13134
    1個
    40.1～50
    43
    35.1～45
    36.5
    6
    13135
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,966円
    ( 4,363円 )
    在庫品1日目当日出荷可能
    3,079円
    ( 3,387円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    中間停止できるヒンジ。
    【特長】
    ・任意の角度で扉を保持。
    ・調整ねじを回すことによりトルクの硬さを変更可能。
    ・難燃材を使用している（本体 / UL94-HB・軸 / UL94V-2）。
    ・材質 : 本体 / ポリアセタール（POM・UL94-HB）、軸 / ポリカーボネート（PC・UL94 V-2）。
    ・調整ねじ・ナット / ステンレス（SUS303）。
    【用途】
    ・天蓋・サーバーラック・事務機器・家具。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フラットトルクヒンジ（BP-148・プラスチック製）のレビュー
    3.5平均満足度：3.52件のレビュー
    産業用ロボットに使用しています
    3
    満足度：3.02022/12/20
    顧客から設計を含めて製作を依頼された、産業用ロボットの操作盤の盤面を動かすのにこの商品を使用しています。初めての機構でし...もっと読む
    0人が参考にしています。
    検査治具の蓋に使用
    4
    満足度：4.02018/06/27
    検査治具の蓋に使用しています。使用者が作業中に任意に蓋を開固定できるようトルク機能が必須でありこの商品を選びました。この...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qサイズはどうやって決めたらよいですか？
    A
    だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。
    【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=13134】
    Q使用上の注意などはありますか？
    A
    使用の際は下記にご注意ください。
    ・使用温度範囲：-5℃～＋65℃
    ・取付けは軸を水平状態にして、2個使いの場合は軸が同一線上になるようにしてください。
    ・トルク調整は必ず筐体に取付けてから行ってください。
    ・水・油などが付着しないようご注意ください。
