タキゲン製造

スライド式ポストヒンジ B-76

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 911円～1,184円

税込単価: 1,002円～1,302円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

制御盤の内扉に最適。【特長】・配電盤・分電盤の中板（化粧板）の高さを自由に調節...

種類
裏蝶番・スライド蝶番
材質
冷間圧延鋼板（SPCC）
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】 (mm)
60.1～70
長さ L ※( )内は可変タイプの最小長さ (mm)
70
幅【範囲選択】 (mm)
35.1～45
幅 W (mm)
40
勝手違い
左右兼用
使用環境
標準
表面仕上
亜鉛めっきクロメート処理
板厚 t (mm)
2.3
取付穴
穴あき

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B-76-1～5

B-76-11～15

製品仕様

材質：冷間圧延鋼板（SPCC）
表面仕上：亜鉛めっきクロメート処理（MFZn-C）

ローレットつまみはA-176-47またはA-1176-47をご使用ください。
E形止め輪は付属されておりません。

規格表

B-76-1～5

B-76-11～15

使用例

型番リスト

表示件数

型番

ヒンジ/ローレット受

本体高さ

(mm)

MAX高さ

(mm)

軸径φD

(mm)

商品コード

最小発注数量

ヒンジ	104	171	6	11627	1個
ヒンジ	74	126	6	11628	1個
ヒンジ	54	96	6	11629	1個
ヒンジ	43	76	6	11630	1個
ローレット受	149	243	-	11631	1個
ローレット受	104	171	-	11632	1個
ローレット受	74	126	-	11633	1個
ローレット受	43	76	-	11635	1個

通常単価(税別) (税込単価)	通常出荷日

1,184円 ( 1,302円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
1,056円 ( 1,162円 )	在庫品1日目当日出荷可能
1,031円 ( 1,134円 )	在庫品1日目当日出荷可能
943円 ( 1,037円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

制御盤の内扉に最適。
【特長】
・配電盤・分電盤の中板（化粧板）の高さを自由に調節できます。
・ヒンジピンが抜差しタイプで中板（化粧板）の取外しが可能です。
・テーパーの付いたローレット受けで、スムーズにローレットを呼込みます（B-76-11～15）。
【用途】
・配分電盤・制御盤・点検口。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

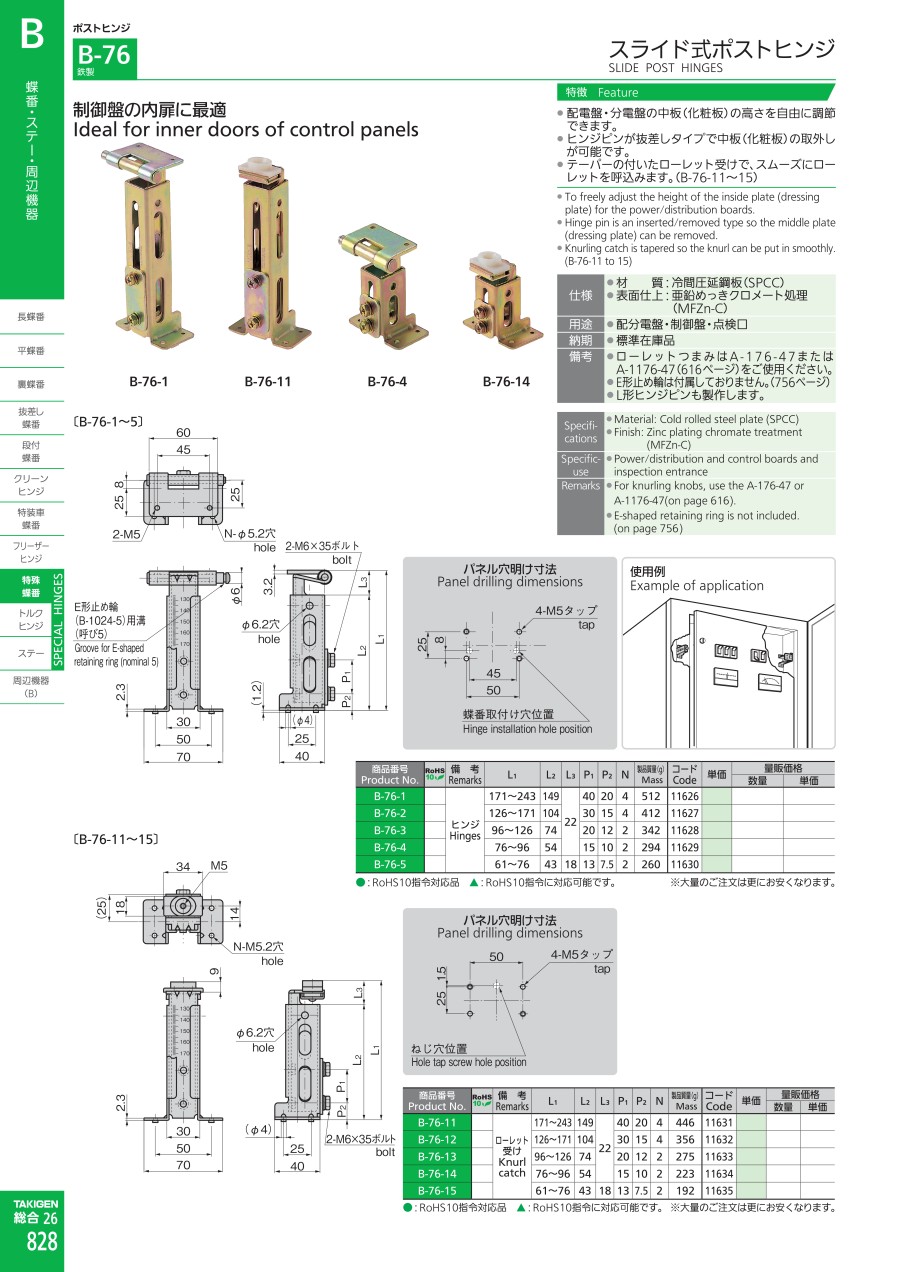

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
