スプリング付コーナーヒンジ FB-614
- 通常単価(税別)
- 4,620円～5,171円
- 税込単価
- 5,082円～5,688円
通常出荷日：在庫品1日目当日出荷可能
【特長】・強力スプリングによる自動閉扉機構付。・スプリング強弱調節可能。・左右兼用型。【用途】・厨房用...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：クロムめっき（MZCr）
- 縦2ヶ使用時参考扉質量：20kg
規格表
使用例
1.
- （1）ピンを一度外す（スプリング力を開放状態にする）
- （2）再度ピンを入れ溝に落し込みながらカバーを手前に引取る（その際本体の面とカバー面の位置が平行でないと引取れない）
2. 筐体側の取付けねじといっしょにピン当り止めも取付ける。
3. 筐体側と扉側の取付けねじ装着後、ピンを溝に落し込みながら元の位置にセットする。
4.
- スプリングの強弱を調節する。
- φ3.2以下の丸棒で調整をしてください。
- ピンが抜けないようスプリングを調整してください。（調整が弱すぎるとピンが外れる可能性があります）
詳細情報
基本情報
【特長】
・強力スプリングによる自動閉扉機構付。
・スプリング強弱調節可能。
・左右兼用型。
【用途】
・厨房用機器・医療用機器・試験機などの中型・軽量大型扉用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

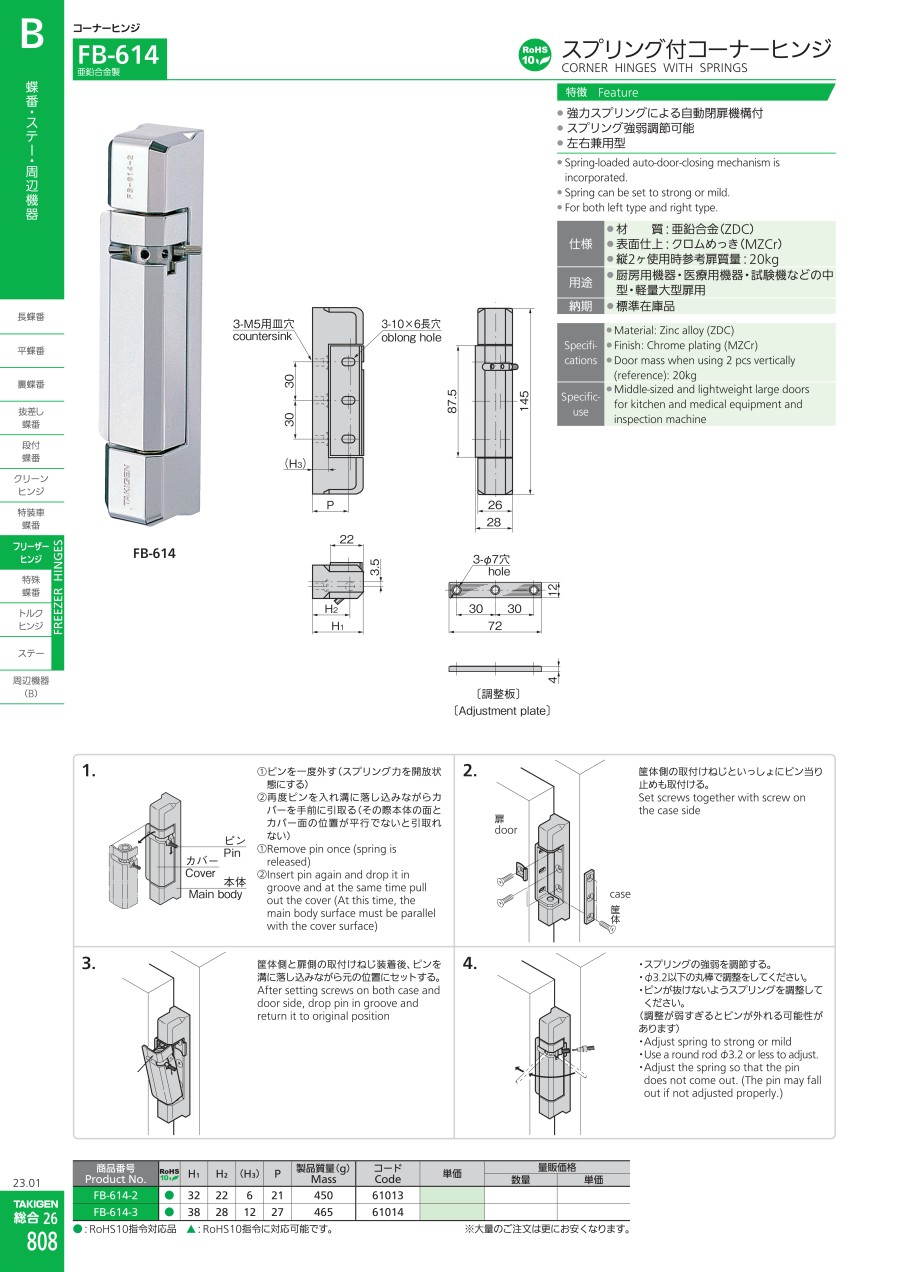

カタログ
