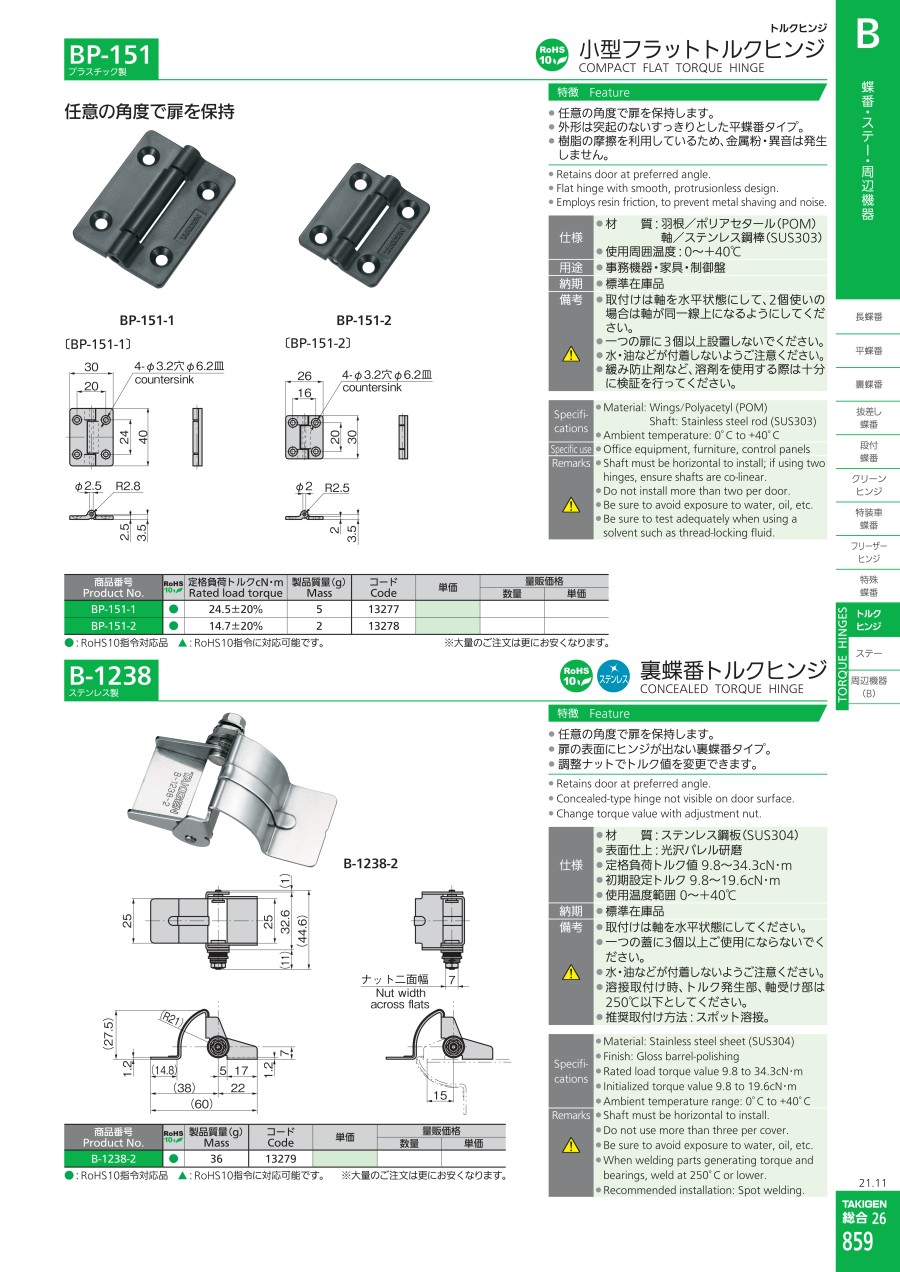

裏蝶番トルクヒンジ（B-1238-2・ステンレス製）

外形図

製品仕様

• 材質：ステンレス鋼板（SUS304）
• 表面仕上：光沢バレル研磨
• 定格負荷トルク値：9.8～34.3cN・m
• 初期設定トルク：9.8～19.6cN・m
• 使用温度範囲：0～+40℃

規格表

注意・禁止事項

• 取付けは軸を水平状態にしてください。
• 一つの蓋に3個以上ご使用にならないでください。
• 水・油などが付着しないようご注意ください。
• 溶接取付け時、トルク発生部、軸受け部は250℃以下としてください。
• 推奨取付け方法：スポット溶接。
