裏蝶番1型（B-1008・ステンレス製）

Name: 裏蝶番1型（B-1008・ステンレス製）
Brand: タキゲン製造
SKU: 221004899566
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 415円～1,386円

税込単価: 457円～1,525円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

裏蝶番1型（B-8・鉄製）

通常価格(税別)： 149円 (税込価格：164円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ステンレスU型裏蝶番1型 B-1531

通常価格(税別)： 940円 (税込価格：1,034円)

通常出荷日：在庫品1日目

ヒンジ部分が隠れるタイプの蝶番。【特長】・11サイズより用途に応じて選択可能・...

詳細情報を確認する

種類
裏蝶番・スライド蝶番
材質
ステンレス鋼板（SUS304）
取付方法
溶接
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
耐食性
表面仕上
バレル研磨
取付穴
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

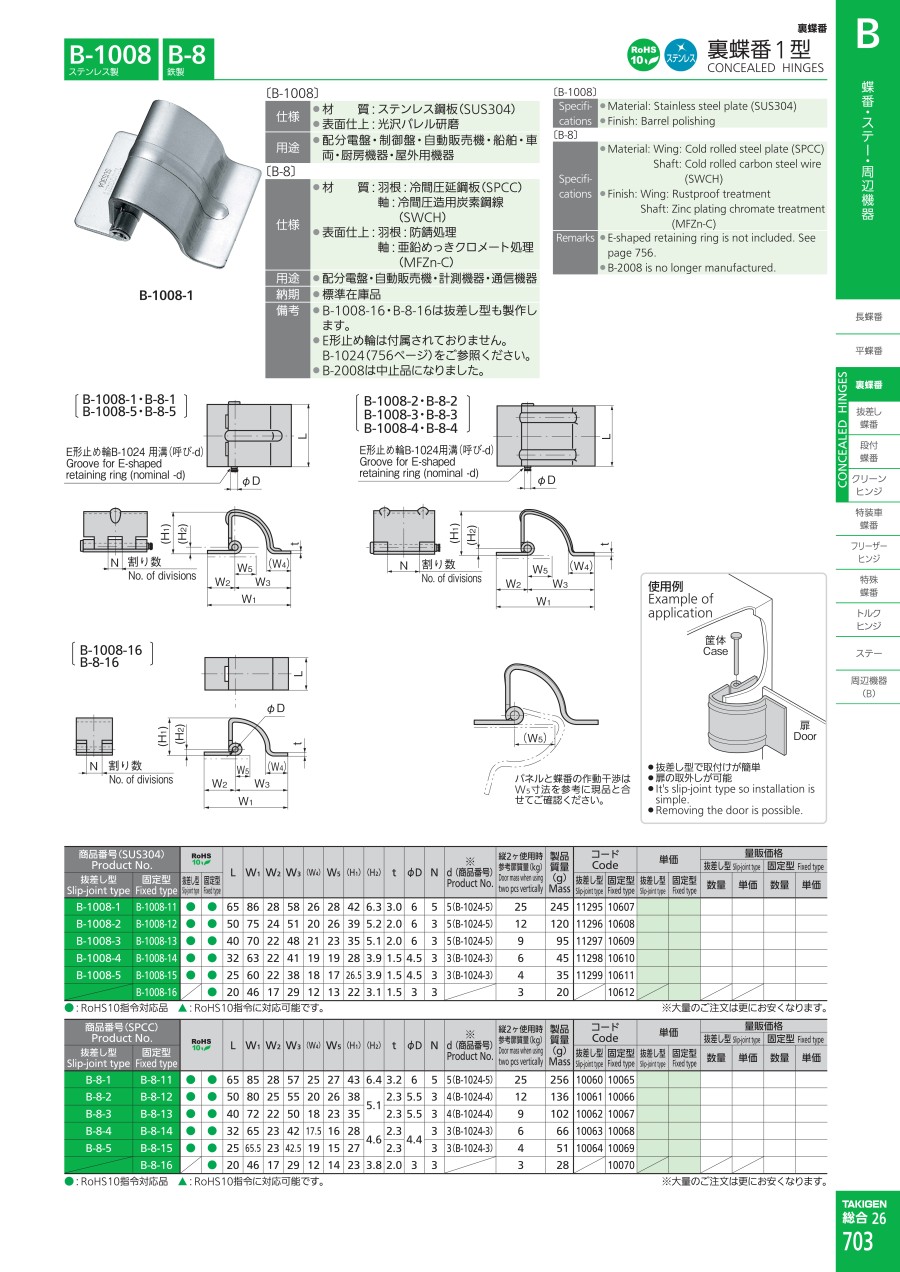

カタログ

商品情報

外形図

B-1008-1・B-1008-5

B-1008-2・B-1008-3・B-1008-4

B-1008-16

製品仕様

B-1008-1

規格表

商品番号(SUSSUS304) Product No.		L	W₁	W₂	W₃	(W₄)	W₅	(H₁)	(H₂)	t	φD	N	d(商品番号) Product No.	縦2ヶ使用時参考扉質量(kg) Door mass when using two pcs vertically	製品質量 (g) Mass
抜差し型 Slip-joint type	固定型 Fixed type	L	W₁	W₂	W₃	(W₄)	W₅	(H₁)	(H₂)	t	φD	N	d(商品番号) Product No.	縦2ヶ使用時参考扉質量(kg) Door mass when using two pcs vertically	製品質量 (g) Mass
B-1008-1	B-1008-11	65	86	28	58	26	28	42	6.3	3.0	6	5	5(B-1024-5)	25	245
B-1008-2	B-1008-12	50	75	24	51	20	26	39	5.2	2.0	6	3	5(B-1024-5)	12	120
B-1008-3	B-1008-13	40	70	22	48	21	23	35	5.1	2.0	6	3	5(B-1024-5)	9	95
B-1008-4	B-1008-14	32	63	22	41	19	19	28	3.9	1.5	4.5	3	3(B-1024-3)	6	45
B-1008-5	B-1008-15	25	60	22	38	18	17	26.5	3.9	1.5	4.5	3	3(B-1024-3)	4	35
-	B-1008-16	20	46	17	29	12	13	22	3.1	1.5	3	3	-	3	20

使用例

パネルと蝶番の作動干渉はW₅寸法を参考に現品と合わせて確認すること。

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

用途

板厚 t

(mm)

軸径φD

(mm)

商品コード

RoHS?

最小発注数量

60.1～70	65	85.1～120	86	抜差し型	3	6	11295	-	1個
40.1～50	50	65.1～85	75	抜差し型	2	6	11296	10	1個
～40	40	65.1～85	70	抜差し型	2	6	11297	-	1個
～40	32	55.1～65	63	抜差し型	1.5	4.5	11298	10	1個
～40	25	55.1～65	60	抜差し型	1.5	4.5	11299	-	1個
60.1～70	65	85.1～120	86	固定型	3	6	10607	-	1個
40.1～50	50	65.1～85	75	固定型	2	6	10608	-	1個
～40	40	65.1～85	70	固定型	2	6	10609	-	1個
～40	32	55.1～65	63	固定型	1.5	4.5	10610	-	1個
～40	25	55.1～65	60	固定型	1.5	4.5	10611	-	1個
～40	20	45.1～55	46	固定型	1.5	3	10612	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,386円 ( 1,525円 )	在庫品1日目当日出荷可能
796円 ( 876円 )	在庫品1日目当日出荷可能
656円 ( 722円 )	在庫品1日目当日出荷可能
577円 ( 635円 )	在庫品1日目当日出荷可能
582円 ( 640円 )	在庫品1日目当日出荷可能
1,331円 ( 1,464円 )	在庫品1日目当日出荷可能
819円 ( 901円 )	在庫品1日目当日出荷可能
746円 ( 821円 )	在庫品1日目当日出荷可能
517円 ( 569円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ヒンジ部分が隠れるタイプの蝶番。
【特長】
・11サイズより用途に応じて選択可能
・ステンレス製で耐食性に優れている
・材質 : ステンレス鋼板（SUS304）
・表面仕上 : 光沢バレル研磨
【用途】
・配分電盤・制御盤・自動販売機・船舶・車両・厨房機器・屋外用機器

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
重量用平型蝶番（B-1064・ステンレス製）
ステンレス製の平型蝶番B-1064です。<br>鉄製のB-64もあります。
タキゲン製造
重量用抜差蝶番（B-1065・ステンレス製）
ステンレス製の抜き差し蝶番B-1065です。<br>鉄製のB-65、アルミ製のB-67もあります。
タキゲン製造
重量用平型蝶番（B-1001・ステンレス製）
ステンレス製の重量平型蝶番B-1001です。B-1064より耐荷重が高い仕様があります。重量扉に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

裏蝶番1型（B-1008・ステンレス製）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

収納式ローラーコンベア部材

満足度：4.02019/02/08

とにかく頑丈。フォルムもかっこいい。この価格は安いと思います！

0人が参考にしています。

ステンレス大型ゴミ箱

満足度：5.02018/01/24

ステンレス板からゴミ箱を設計したのですが、表面に蝶番を全く露出させないシンプルなデザインにすることができました。蝶番の軸...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q取付の向きが分かりにくいです。

カタログ内に作動図がありますので、参照してください。
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=11295】

Q外の扉に使用して大丈夫ですか？

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
