密閉用多軸蝶番（FB-1729N・ステンレス製）
- 通常単価(税別)
- 11,158円～16,004円
- 税込単価
- 12,274円～17,604円
密閉扉用蝶番。【特長】・ステンレス製で耐食性に優れている。・二軸機構により扉を...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
FB-1729N-2
FB-1729N-3
製品仕様
FB-1729N-2
FB-1729N-3
規格表
| 商品番号 Product No. | t1 | t2 | (θ゜) | 製品質量(g) Mass |
|---|---|---|---|---|
| FB-1729N-2 | 22.5 | 17.5 | 195 | 748 |
| FB-1729N-3 | 12 | 8 | 200 | 159 |
使用例
締め込み例
回転例（通常回転角度、ストッパーを外した回転角度）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,004円 ( 17,604円 ) | 在庫品1日目当日出荷可能 |
11,158円 ( 12,274円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
密閉扉用蝶番。
【特長】
・ステンレス製で耐食性に優れている。
・二軸機構により扉を水平に最大5mm締め込む（別途締込機構が必要）。
・付属のストッパーを取り外すと、回転角度が変えられる（120°・195° 回転例参照）。
・摩擦係数が低く、耐荷重性・耐摩耗性に優れ、耐薬品性、耐熱性にも優れている。
・無給油で使用できる金属メッシュ四フッ化エチレン樹脂複合軸受を採用。
【用途】
・真空チャンバー装置・密閉用機器の扉・空調装置。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

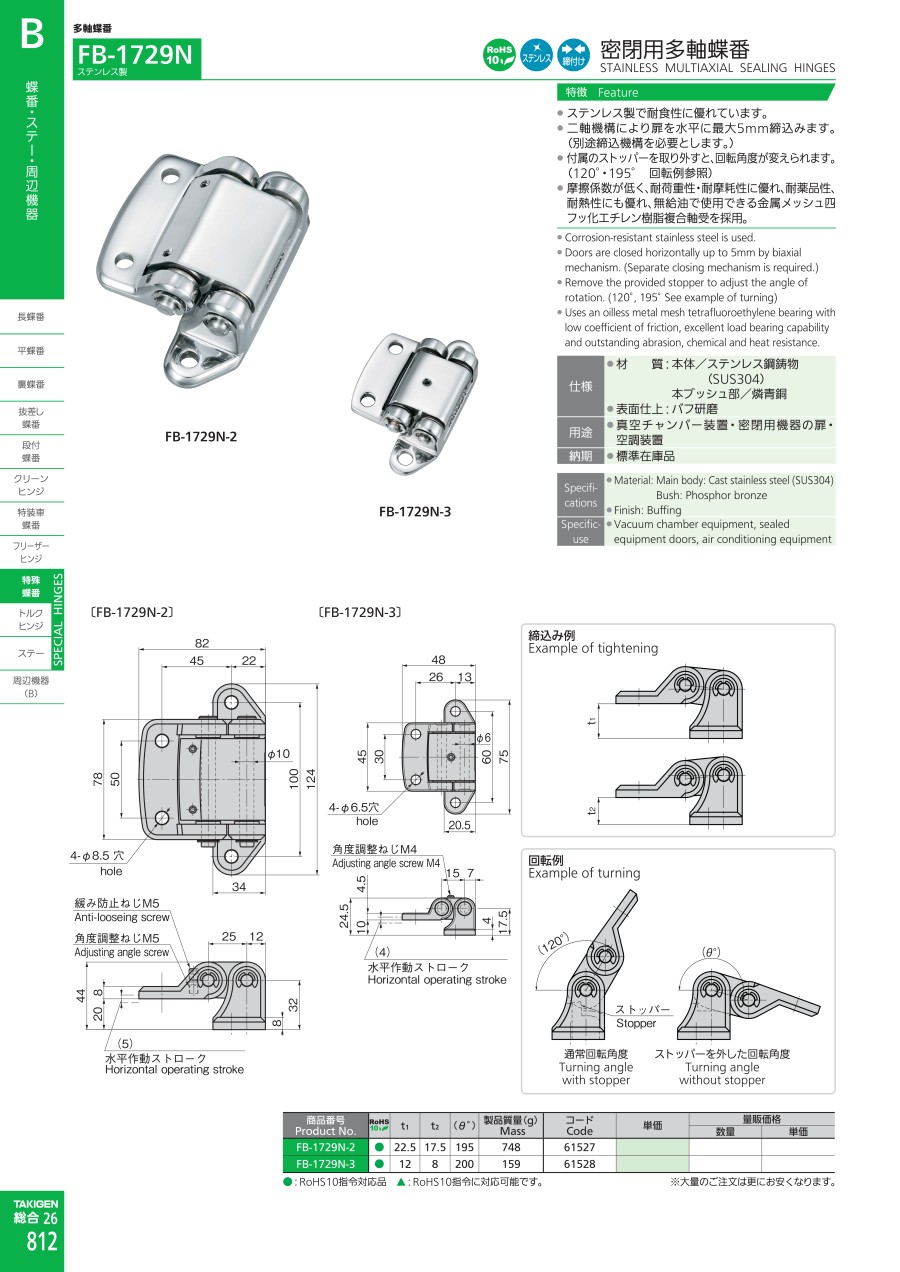

カタログ
商品担当おすすめ
密閉用多軸蝶番（FB-1729N・ステンレス製）のレビュー
自社製品扉部に使用
5
5.02018/07/17
自社製品扉部に使用しています。多軸を利用して取り付けの高さ調節が可能であるため通常のヒンジと比較してパッキンのねじ込みを...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q外の扉に使用して大丈夫ですか？
A
ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
