ステンレス片袖裏蝶番 B-1569
- 通常単価(税別)
- 381円
- 税込単価
- 419円
【製品情報】・＜共通項目＞・本体種類：裏蝶番、隠し蝶番。・長さL（mm）：45...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
B-1569の仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[ステンレス] ステンレス鋼板（SUS304）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
40.1～50
長さ L ※( )内は可変タイプの最小長さ(mm)
45
幅【範囲選択】(mm)
～25
幅 W(mm)
20
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
生地
板厚 t(mm)
2
軸径φD(mm)
5
取付穴
なし
商品コード
10845
-
-
商品情報
外形図
製品仕様
- 製品質量：40g
- 材質：ステンレス鋼板（SUS304）、ステンレス鋼棒（SUS304）
- 縦2ヶ使用時参考扉質量：10kg
E形止め輪は付属されておりません。
使用例
詳細情報
基本情報
【製品情報】
・＜共通項目＞
・本体種類：裏蝶番、隠し蝶番。
・長さL（mm）：45。
・材質：ステンレス鋼板（SUS304）。
・表面仕上：生地。
・幅W（mm）：20。
・板厚t（mm）：2。
【用途】
・配分電盤・計測機器・通信機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

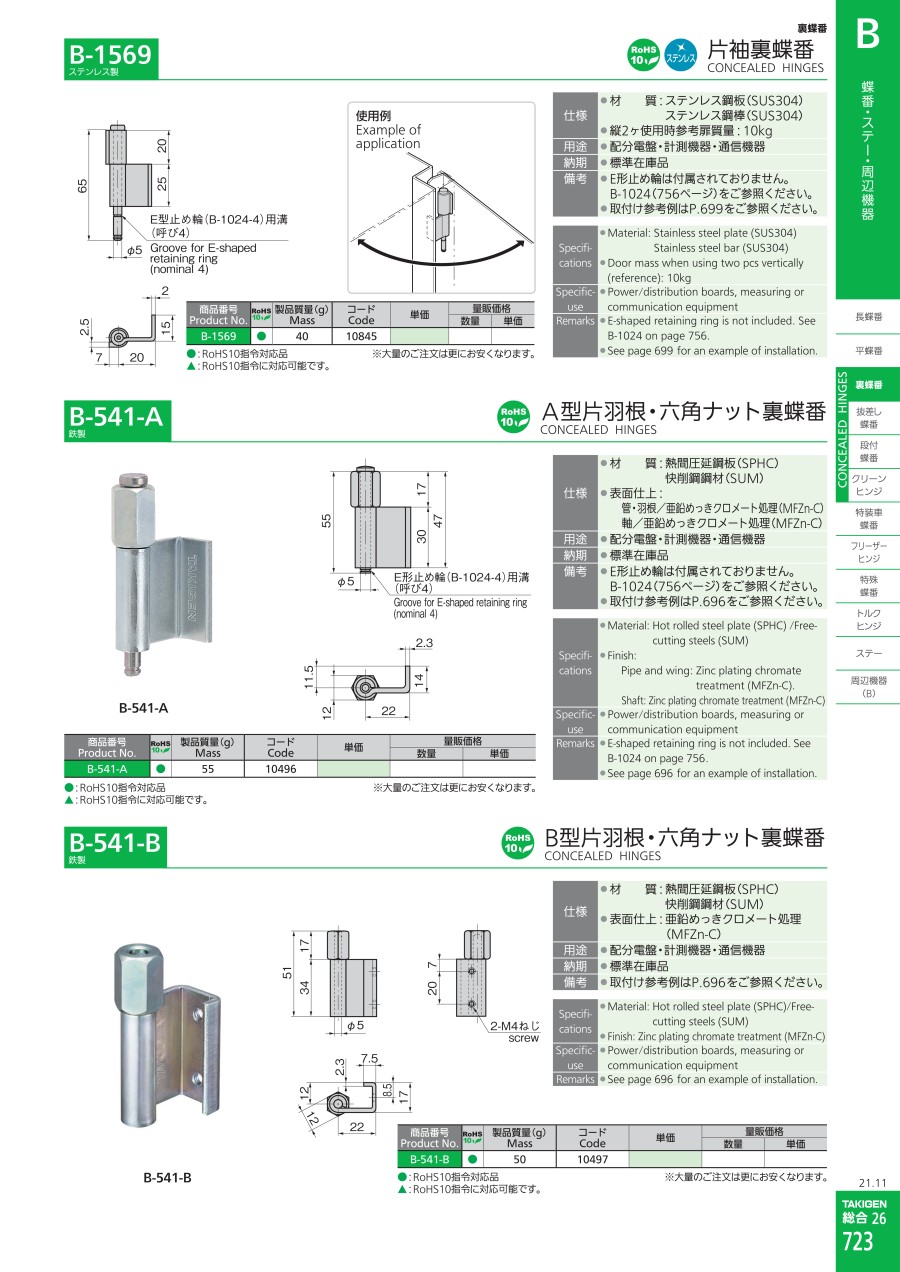

カタログ
