平型蝶番（B-1100・ステンレス製）
- 通常単価(税別)
- 137円～808円
- 税込単価
- 151円～889円
通常出荷日：在庫品1日目当日出荷可能
汎用性のある平型蝶番。【特長】・ステンレス製で耐食性に優れている。・8サイズから用途に合わせて選べる。...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズの商品は両羽が閉じた状態から、開閉角は約270°まで動かすことが可能です。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

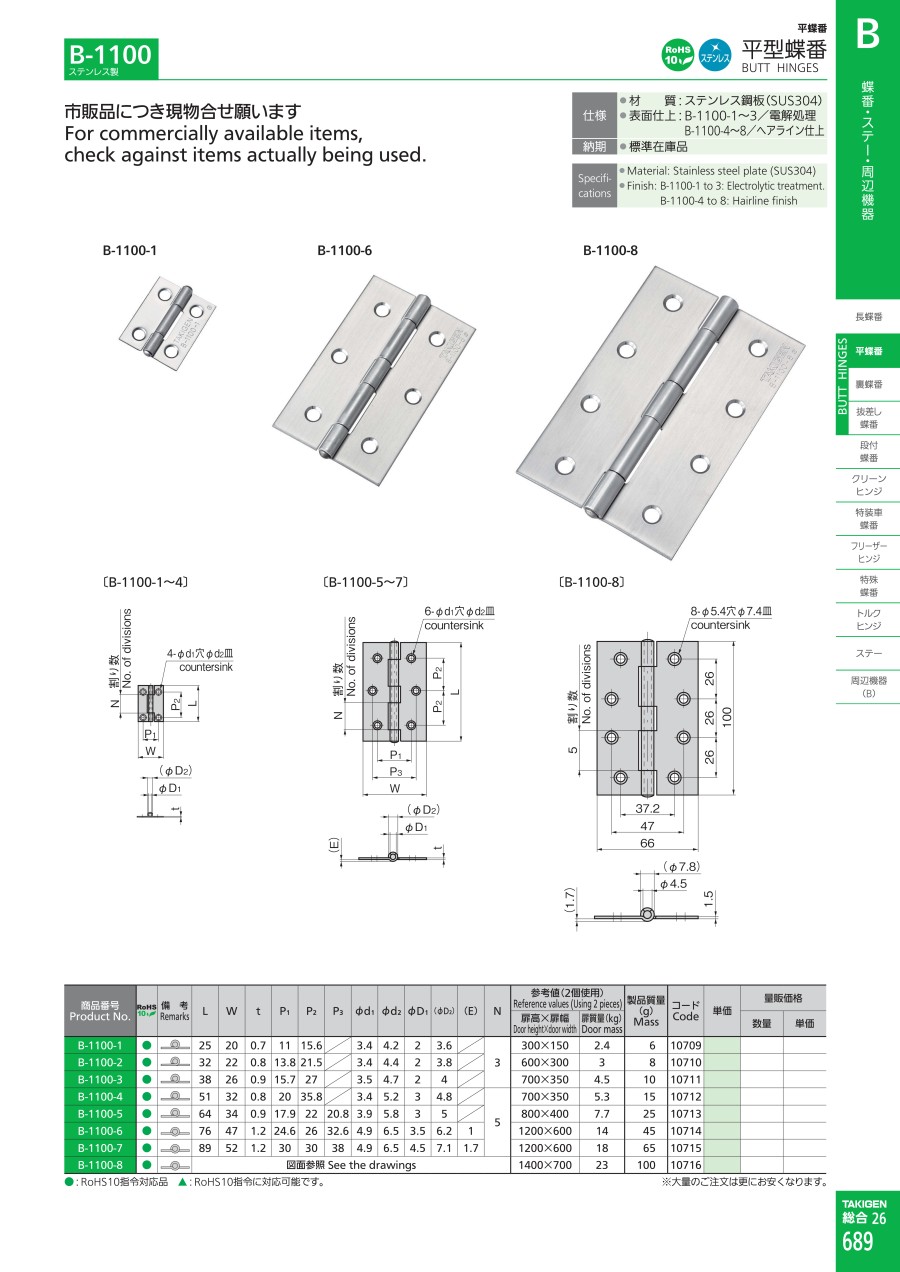

外形図
B-1100-1～4
B-1100-5～7
B-1100-8
規格表
| 商品番号 Product No. | L | W | t | P1 | P2 | P3 | φd1 | φd2 | φD1 | (φD2) | (E) | N | 参考値 Reference values | 製品質量 (g) Mass | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扉高×扉幅 Door height×door width | 扉質量(kg) Door mass | ||||||||||||||
| B-1100-1 | 25 | 20 | 0.7 | 11 | 15.6 | - | 3.4 | 4.2 | 2 | 3.6 | - | 3 | 300×150 | 2.4 | 6 |
| B-1100-2 | 32 | 22 | 0.8 | 13.8 | 21.5 | - | 3.4 | 4.4 | 2 | 3.8 | - | 600×300 | 3 | 8 | |
| B-1100-3 | 38 | 26 | 0.9 | 15.7 | 27 | - | 3.5 | 4.7 | 2 | 4 | - | 700×350 | 4.5 | 10 | |
| B-1100-4 | 51 | 32 | 0.8 | 20 | 35.8 | - | 3.4 | 5.2 | 3 | 4.8 | - | 5 | 700×350 | 5.3 | 15 |
| B-1100-5 | 64 | 34 | 0.9 | 17.9 | 22 | 20.8 | 3.9 | 5.8 | 3 | 5 | - | 800×400 | 7.7 | 25 | |
| B-1100-6 | 76 | 47 | 1.2 | 24.6 | 26 | 32.6 | 4.9 | 6.5 | 3.5 | 6.2 | 1 | 1200×600 | 14 | 45 | |
| B-1100-7 | 89 | 52 | 1.2 | 30 | 30 | 38 | 4.9 | 6.5 | 4.5 | 7.1 | 1.7 | 1200×600 | 18 | 65 | |
| B-1100-8 | 100 | 66 | 1.5 | 37.2 | 26 | 47 | 5.4 | 7.4 | 4.5 | 7.8 | 1.7 | 1400×700 | 23 | 100 | |
詳細情報
基本情報
汎用性のある平型蝶番。
【特長】
・ステンレス製で耐食性に優れている。
・8サイズから用途に合わせて選べる。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : B-1100-1〜3 / 電解処理、B-1100-4〜8 / ヘアライン仕上。
【用途】
・各種扉。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズの商品は両羽が閉じた状態から、開閉角は約270°まで動かすことが可能です。
カタログ
商品担当おすすめ
平型蝶番（B-1100・ステンレス製）のレビュー
高評価レビュー
蝶番
4
4.02022/07/25
機械に付いていた蝶番が壊れたので新しく交換するために購入しました。前に付いていたものと同じピッチのものがあって助かりまし...もっと読む
1人が参考にしています。
蝶番
4
4.02022/07/25
機械に付いていた蝶番が壊れたので新しく交換するために購入しました。前に付いていたものと同じピッチのものがあって助かりまし...もっと読む
1人が参考にしています。
製品冶具の蓋用
5
5.02018/01/18
もともとついていた蝶番(メーカー不明)の動きが鈍くなったため、
変更するために使用しました。
動きもスムーズで冶具の使い...もっと読む
1人が参考にしています。
製品に使用
5
5.02023/05/12
製品の扉に使用しました。
各先の指定でこの番号のタイプとのこと。
問題なく使用でき、短納期安値でいつも助かっております。
0人が参考にしています。
専用機の部品として
4
4.02022/11/07
種類も多くステンレスなのでザビず外観もきれいなのでアルミの指定がなければこの部品を使用しています。
0人が参考にしています。
カバー取付
4
4.02022/08/06
メーカー品なので、問題ありません。納期も問題なく早く入ります。
0人が参考にしています。
よくあるご質問（FAQ）
Qサイズはどうやって決めたらよいですか？
A
だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。
Q外の扉に使用して大丈夫ですか？
A
ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
