タキゲン製造

平型蝶番（B-1059・ステンレス製）

Name: 平型蝶番（B-1059・ステンレス製）
Brand: タキゲン製造
SKU: 221004899443
Rating: 4.6 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（6件）

この商品のFAQをみる（2件）

通常単価(税別): 167円～832円

税込単価: 184円～915円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

平型蝶番（B-101・鉄製）

4.8

通常価格(税別)： 103円 (税込価格：113円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

平型蝶番（B-1100・ステンレス製）

4.6

通常価格(税別)： 137円 (税込価格：151円)

通常出荷日：在庫品1日目

汎用性のある平型蝶番。【特長】・ステンレス製で耐食性に優れている。・5サイズか...

詳細情報を確認する

種類
平蝶番
材質
ステンレス鋼板（SUS304）
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
耐食性
取付穴
穴あき

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

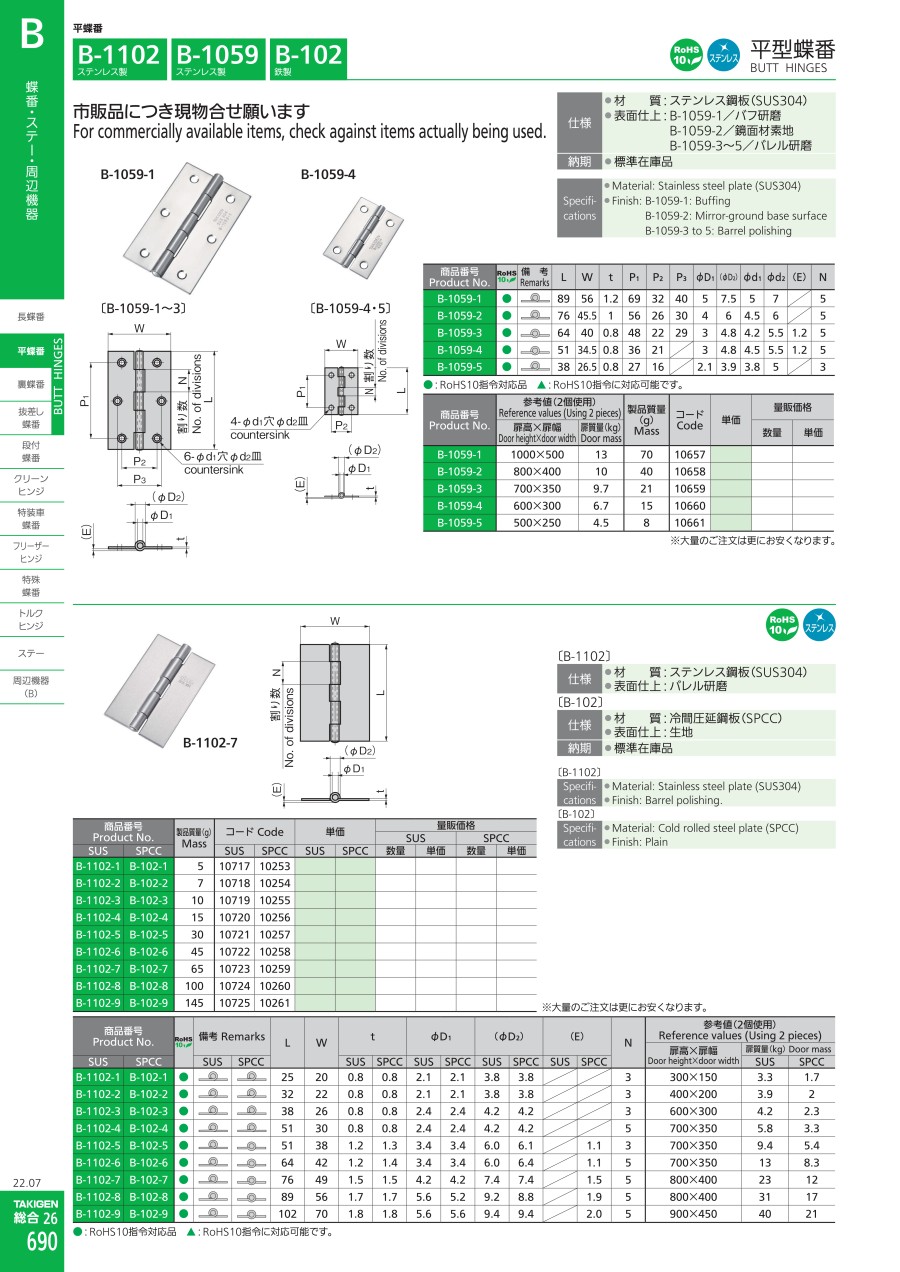

商品情報

外形図

B-1059-1~3

B-1059-4・5

規格表

商品番号 Product No.	L	W	t	P₁	P₂	P₃	φD₁	(φD₂)	φd₁	φd₂	(E)	N	参考値Reference values		製品質量 (g) Mass
商品番号 Product No.	L	W	t	P₁	P₂	P₃	φD₁	(φD₂)	φd₁	φd₂	(E)	N	扉高×扉幅 Door height×door width	扉質量(kg) Door mass	製品質量 (g) Mass
B-1059-1	89	56	1.2	69	32	40	5	7.5	5	7	-	5	1000×500	13	70
B-1059-2	76	45.5	1	56	26	30	4	6	4.5	6	-	5	800×400	10	40
B-1059-3	64	40	0.8	48	22	29	3	4.8	4.2	5.5	1.2	5	700×350	9.7	21
B-1059-4	51	34.5	0.8	36	21	-	3	4.8	4.5	5.5	1.2	5	600×300	6.7	15
B-1059-5	38	26.5	0.8	27	16	-	2.1	3.9	3.8	5	-	3	500×250	4.5	8

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

表面仕上

板厚 t

(mm)

軸径φD

(mm)

商品コード

最小発注数量

80.1～100	89	55.1～65	56	鏡面バフ研磨	1.2	5	10657	1個
70.1～80	76	45.1～55	45.5	鏡面バフ研磨	1	4	10658	1個
60.1～70	64	35.1～45	40	バレル研磨	0.8	3	10659	1個
50.1～60	51	25.1～35	34.5	バレル研磨	0.8	3	10660	1個
～40	38	25.1～35	26.5	バレル研磨	0.8	2.1	10661	1個

通常単価(税別) (税込単価)	通常出荷日

832円 ( 915円 )	在庫品1日目当日出荷可能
515円 ( 567円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	在庫品1日目当日出荷可能
205円 ( 226円 )	在庫品1日目当日出荷可能
167円 ( 184円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用性のある平型蝶番。
【特長】
・ステンレス製で耐食性に優れている。
・5サイズから用途に合わせて選択可能。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : B-1059-1・2 / バフ研磨、B-1059-3~5 / バレル研磨。
【用途】
・各種扉に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
重量用平型蝶番（B-1064・ステンレス製）
ステンレス製の平型蝶番B-1064です。鉄製のB-64もあります。
タキゲン製造
重量用抜差蝶番（B-1065・ステンレス製）
ステンレス製の抜き差し蝶番B-1065です。鉄製のB-65、アルミ製のB-67もあります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平型蝶番（B-1059・ステンレス製）のレビュー

4.6平均満足度：4.66件のレビュー

星5
83%
星4
0%
星3
17%
星2
0%
星1
0%

装置の扉に使用

満足度：5.02022/12/23

製作している装置の扉に使用しました。そこそこ耐久性もあったので、安心して使用でき良かったです。機会があれば、また購入して...もっと読む

0人が参考にしています。

開閉式治具

満足度：3.02022/09/01

製造部品の開閉機構に使用しました。 SUS製で安価なので手軽に購入できます。

0人が参考にしています。

扉の開閉部に使用

満足度：5.02021/09/27

扉の開閉部に使用しました。安価ですが、使用に問題ありません。いろいろなサイズが有る中、安価なものを探すのは手間取ります...もっと読む

0人が参考にしています。

機械カバーに使用

満足度：5.02020/11/05

機械カバー扉の開閉に使用しました。サイズ、材質ともに豊富で、安価で納期も早いので大変役にたちました。使用感も問題あり...もっと読む

0人が参考にしています。

治具の部品

満足度：5.02020/08/30

治具の内部で小さな部品を回転させるのに小型の既製ヒンジを探していました。タキゲン製はバリエーションも多くて安いので選択...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qサイズはどうやって決めたらよいですか？

だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。
【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=10709】

Q外の扉に使用して大丈夫ですか？

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
