ステンレス二軸マリンヒンジ B-1013
- 通常単価(税別)
- 1,797円
- 税込単価
- 1,977円
船舶用ハッチに最適。【特長】・耐食性に優れたSUS316を使用。・二軸機構で1...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
B-1013の仕様・寸法情報
種類
平蝶番
材質
[ステンレス] ステンレス鋼板（SUS316）
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
～40
長さ L ※( )内は可変タイプの最小長さ(mm)
40
幅【範囲選択】(mm)
65.1～85
幅 W(mm)
70
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
バレル研磨
板厚 t(mm)
4
軸径φD(mm)
4
取付穴
穴あき
商品コード
13343
商品情報
外形図
製品仕様
- 材質：ステンレス鋼板（SUS316）
- 表面仕上：光沢バレル研磨
筐体・扉に取付け穴加工が必要です。(MS皿ねじのねじ頭が表面に突起します。）
規格表
使用例
作動例
扉閉時／扉90°開時／扉180°開時

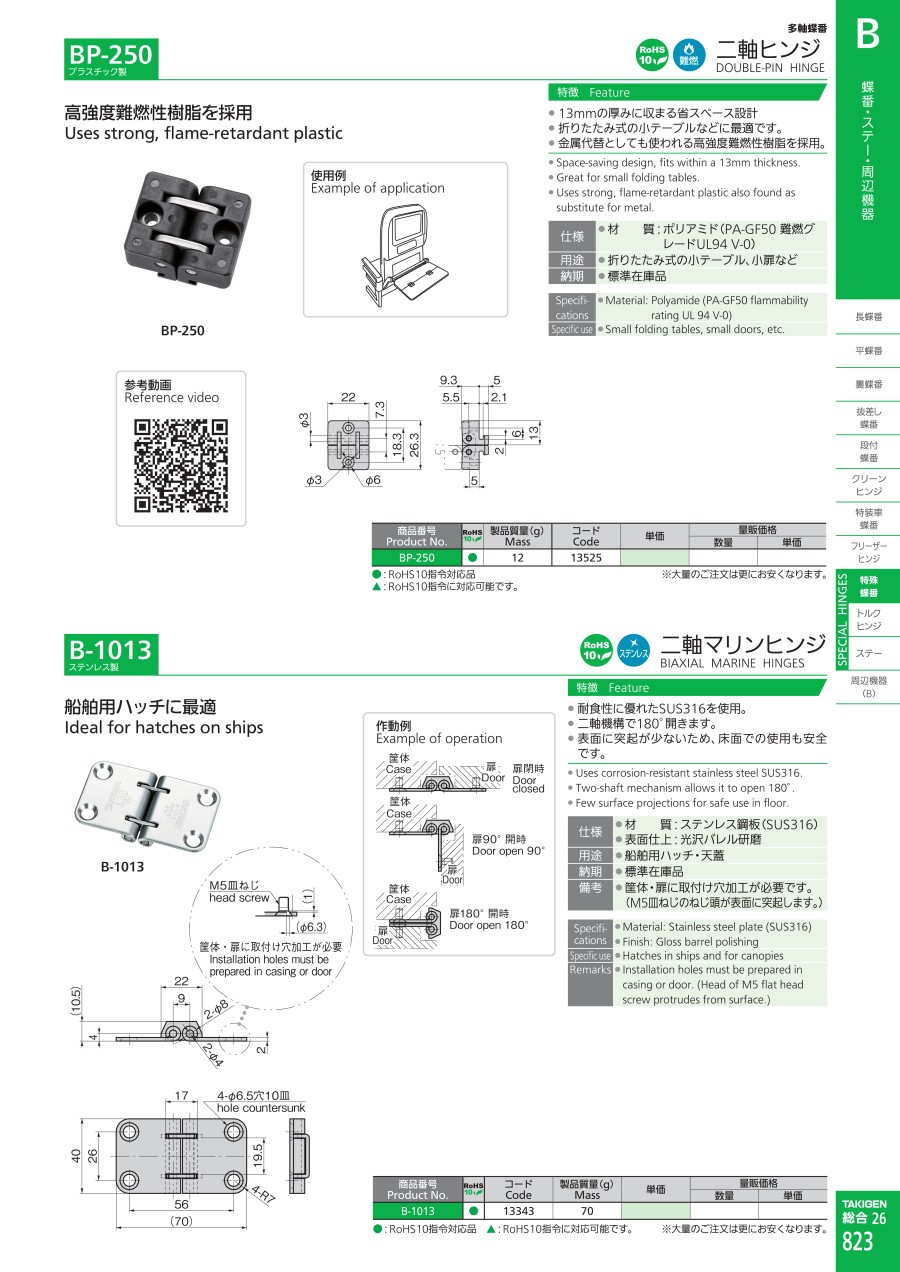

カタログ
ステンレス二軸マリンヒンジ B-1013の型番B-1013のページです。
型番B-1013に関する仕様情報を記載しております。
ステンレス二軸マリンヒンジ B-1013のレビュー
安全カバー部分に使用しています
4
4.02023/01/16
設計を含めて製作している装置の安全カバー部分に使用しています。安全カバーの開き角が180°の物が欲しかったので、丈夫そう...もっと読む
0人が参考にしています。
