タキゲン製造

重量用平型蝶番（B-1001・ステンレス製）

Name: 重量用平型蝶番（B-1001・ステンレス製）
Brand: タキゲン製造
SKU: 221004899050
Rating: 4.6 (5 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 645円～12,396円

税込単価: 710円～13,636円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

平型蝶番（B-1078/B-1078-BR・ステンレス製）

4.6

通常価格(税別)： 151円 (税込価格：166円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

重量用平型蝶番（B-1・鉄製）

4.8

通常価格(税別)： 227円 (税込価格：250円)

通常出荷日：在庫品1日目

重荷重用の平型蝶番。【特長】・重量扉に適した構造。・9サイズより用途に応じて選...

詳細情報を確認する

種類
平蝶番
材質
ステンレス鋼板（SUS304）
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
耐食性

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B-1001-0～2

B-1001-3・13H・13B

B-1001-4～8・B-1001-14H～16H・B-1001-14B～16B

製品仕様

B-1001-1

規格表

商品番号 Product No.	材質 Material	表面仕上 Finish	備考 Remarks	L	W	t	P₁	p₂	p₃	φD	M	参考値(2個使用) Reference values(Using 2 pieces)		製品質量（g） Mass
商品番号 Product No.	材質 Material	表面仕上 Finish	備考 Remarks	L	W	t	P₁	p₂	p₃	φD	M	扉高×扉幅 Door height×door width	扉質量（kg） Door mass	製品質量（g） Mass
B-1001-0	sus	ヘアライン仕上 Hairline finish	穴なし Without hole	200	160	6	-	-	-	16	-	2400×1200	178	2,250
B-1001-1				150	120	4	-	-	-	12	-	1000×500	99	900
B-1001-2				125	100	4	-	-	-	12	-	800×400	93	620
B-1001-3				100	100	4	-	-	-	12	-	700×350	97	520
B-1001-4				75	70	3	-	-	-	6	-	600×300	57	165
B-1001-5				60	64	3	-	-	-	6	-	500×250	41	130
B-1001-6				50	50	3	-	-	-	6	-	400×200	38	90
B-1001-7				80	50	5	-	-	-	10	-	600×300	95	315
B-1001-8				50	50	5	-	-	-	10	-	400×200	53	200
B-1001-13H			穴あき With hole	100	100	4	60	30	30	12	M6	700×350	97	470
B-1001-14H				75	70	3	50	40	-	6	M5	600×300	57	-
B-1001-15H				60	64	3	40	35	-	6	M5	500×250	41	-
B-1001-16H				50	50	3	32	30	-	6	M4	400×200	38	-
B-1001-13B		鏡面バフ研磨 Mirror surface buffing		100	100	4	60	30	30	12	M6	700×350	97	-
B-1001-14B				75	70	3	50	40	-	6	M5	600×300	57	-
B-1001-15B				60	64	3	40	35	-	6	M5	500×250	41	-
B-1001-16B				50	50	3	32	30	-	6	M4	400×200	38	-

型番リスト

表示件数

型番

取付穴タイプ

取付方法

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

表面仕上

板厚 t

(mm)

穴

軸径φD

(mm)

取付穴

商品コード

RoHS?

最小発注数量

-	溶接	150.1～	200	120.1～	160	ヘアーライン仕上	6	なし	16	なし	10545	10	1個
-	溶接	100.1～150	150	85.1～120	120	ヘアーライン仕上	4	なし	12	なし	10546	10	1個
-	溶接	100.1～150	125	85.1～120	100	ヘアーライン仕上	4	なし	12	なし	10547	10	1個
-	溶接	80.1～100	100	85.1～120	100	ヘアーライン仕上	4	なし	12	なし	10548	10	1個
-	溶接	70.1～80	75	65.1～85	70	ヘアーライン仕上	3	なし	6	なし	10549	10	1個
-	溶接	50.1～60	60	55.1～65	64	ヘアーライン仕上	3	なし	6	なし	10550	10	1個
-	溶接	40.1～50	50	45.1～55	50	ヘアーライン仕上	3	なし	6	なし	10551	10	1個
-	溶接	70.1～80	80	45.1～55	50	ヘアーライン仕上	5	なし	10	なし	11120	10	1個
-	溶接	40.1～50	50	45.1～55	50	ヘアーライン仕上	5	なし	10	なし	11121	10	1個
皿穴	ねじ止め	80.1～100	100	85.1～120	100	鏡面バフ研磨	4	あり	12	穴あき	13232	10	1個
皿穴	ねじ止め	80.1～100	100	85.1～120	100	ヘアーライン仕上	4	あり	12	穴あき	13228	10	1個
皿穴	ねじ止め	70.1～80	75	65.1～85	70	鏡面バフ研磨	3	あり	6	穴あき	13233	10	1個
皿穴	ねじ止め	70.1～80	75	65.1～85	70	ヘアーライン仕上	3	あり	6	穴あき	13229	10	1個
皿穴	ねじ止め	50.1～60	60	55.1～65	64	鏡面バフ研磨	3	あり	6	穴あき	13234	10	1個
皿穴	ねじ止め	50.1～60	60	55.1～65	64	ヘアーライン仕上	3	あり	6	穴あき	13230	10	1個
皿穴	ねじ止め	40.1～50	50	45.1～55	50	鏡面バフ研磨	3	あり	6	穴あき	13235	10	1個
皿穴	ねじ止め	40.1～50	50	45.1～55	50	ヘアーライン仕上	3	あり	6	穴あき	13231	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,396円 ( 13,636円 )	在庫品1日目当日出荷可能
3,946円 ( 4,341円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
2,706円 ( 2,977円 )	在庫品1日目当日出荷可能
913円 ( 1,004円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
645円 ( 710円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
4,862円 ( 5,348円 )	在庫品1日目当日出荷可能
3,399円 ( 3,739円 )	在庫品1日目当日出荷可能
1,555円 ( 1,711円 )	在庫品1日目当日出荷可能
1,133円 ( 1,246円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
947円 ( 1,042円 )	在庫品1日目当日出荷可能
1,019円 ( 1,121円 )	在庫品1日目当日出荷可能
764円 ( 840円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

重荷重用の平型蝶番。
【特長】
・重量扉に適した構造。
・9サイズより用途に応じて選択可能。
・ステンレス製で耐食性に優れている。
【用途】
・船舶・石油コンビナートプラント・化学プラント・厨房機器・特装車両。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

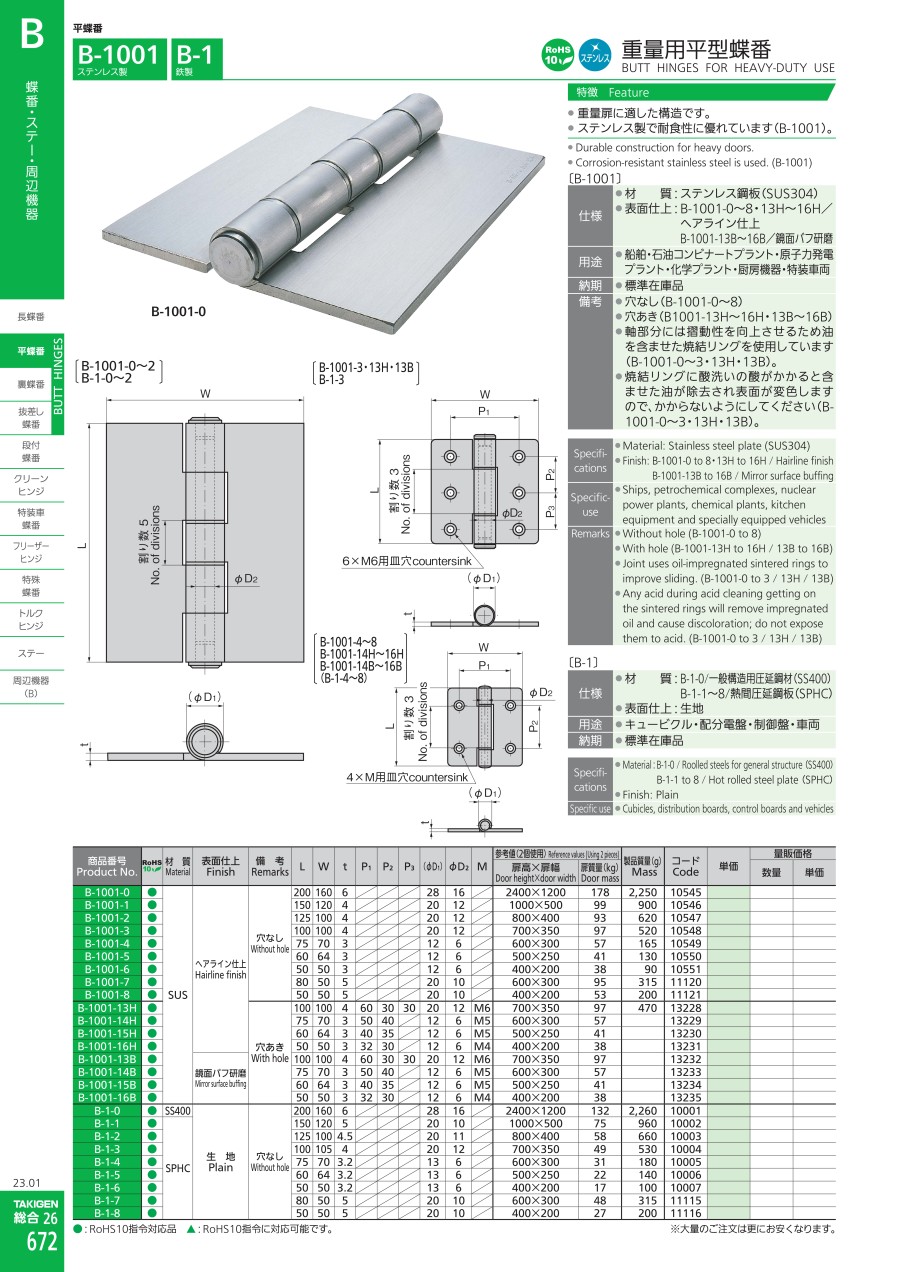

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
超重量扉用厚口平型蝶番（B-1331・ステンレス製）
B-1001以上に耐荷重の強いステンレス超重量用平型蝶番B-1331です。耐荷重が足りない場合、ご選定下さい。
タキゲン製造
重量用平型蝶番（B-1・鉄製）
B-1001の鉄仕様品です。ステンレスより安価な為、耐食性等気にならなければこちらからご選定下さい。
タキゲン製造
重量用平型蝶番（B-64・黄銅製）
B-1064の鉄製仕様B-64です。ステンレスに比べ安価になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重量用平型蝶番（B-1001・ステンレス製）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

安全柵の扉

満足度：5.02020/12/28

当社が製作した安全柵の扉に使用しています。タキゲン製造さんの製品ですので安心して使用できます。

1人が参考にしています。

鉄製の機械カバー取り付け

満足度：5.02020/11/19

お客様の指定で選びましたが、溶接で取り付け等、何の問題もなく使用できました

0人が参考にしています。

機械カバーに使用

満足度：5.02020/11/05

機械カバー扉の開閉に使用しました。サイズ、材質ともに豊富で、安価で納期も早いので大変役にたちました。使用感も問題あり...もっと読む

0人が参考にしています。

外販設備付帯部品として使用しています

満足度：4.02020/01/29

外販設備用密閉筐体製作にあたり、各種の必須付帯部品（取っ手や蝶番、施錠部品等々）は、先進メーカーとして確かな性能を担保し...もっと読む

0人が参考にしています。

ドレン回収BOXの扉に使用

満足度：4.02016/03/30

肉厚なので溶接がし易く開閉の耐久性も良い。今後も採用したい。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qサイズはどうやって決めたらよいですか。

だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。

Q　外の扉に使用して大丈夫ですか。

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
