フラットトルクヒンジ（B-1109・ステンレス製）

Name: フラットトルクヒンジ（B-1109・ステンレス製）
Brand: タキゲン製造
SKU: 221004898633
Rating: 4.7 (4 reviews)

カタログ |

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 620円～2,606円

税込単価: 682円～2,867円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

調整式フラットトルクヒンジ（B-1159・ステンレス製）

4.5

通常価格(税別)： 1,422円 (税込価格：1,564円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

マリンヒンジ（B-1229・ステンレス製）

通常価格(税別)： 533円 (税込価格：586円)

通常出荷日：在庫品1日目

中間停止できるヒンジ。【特長】・ステンレス製で耐食性に優れている。・金属の摩擦...

詳細情報を確認する

種類
平蝶番
材質
ステンレス鋼板（SUS304）
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
勝手違い
左右兼用
使用環境
耐食性
表面仕上
バレル研磨
取付穴
穴あき

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B-1109-0

B-1109-1〜3

製品仕様

B-1109-0

B-1109-3

規格表

商品番号 Product No.	L	W₁	W₂	（H₁）	H₂	t	P₁	P₂	P₃	P₄	P₅	φd	N	X	Y	定格負荷トルク cN・m Rated load torque	製品質量(g) Mass
B-1109-0	図面参照See the drawings													7.5	44	539±20％	195
B-1109-1	50	22	22	12	5	2	14	14	40	17	17	4.2	6	4	23.7	147±15％	55
B-1109-2	40	16	21	8.5	3.7	1.2	11	16	30	-	16	3.2	5	2	17.2	78.4±15％	22
B-1109-3	30	15	20	7.5	3	1.2	10	15	20	-	-	3.2	4	2.5	14.2	29.4±15％	14

耐久試験 : 2万回以上（定格負荷トルクにて）
使用温度範囲 : -10~+45℃
B-1109-0 / 294~589cN・m
B-1109-1 / 107~196cN・m
B-1109-2 / 39~98cN・m
B-1109-3 / 9~49cN・m
取り付けは軸を水平状態にする。
一つの蓋に3個以上使用しない。
潤滑油などは使用しない。

使用例

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

板厚 t

(mm)

商品コード

RoHS?

最小発注数量

80.1～100	90	65.1～85	82	2.5	11902	10	1個
40.1～50	50	35.1～45	44	2	11805	10	1個
～40	40	35.1～45	37	1.2	11806	10	1個
～40	30	25.1～35	35	1.2	11807	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,606円 ( 2,867円 )	在庫品1日目当日出荷可能
997円 ( 1,097円 )	在庫品1日目当日出荷可能
778円 ( 856円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

中間停止できるヒンジ。
【特長】
・ステンレス製で耐食性に優れている。
・金属の摩擦を利用していないため金属粉・異音は発生しない。
・周辺温度にヒンジのトルクはほとんど影響を受けない。
・初期設定トルクが長年保持できる。
・材質 : 本体 / 冷間圧延ステンレス鋼板（SUS304）、プラグ / ポリアセタール（POM）。
・表面仕上 : 光沢バレル研磨。
【用途】
・事務機器・家電製品・家具・制御盤などの屋内機器。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

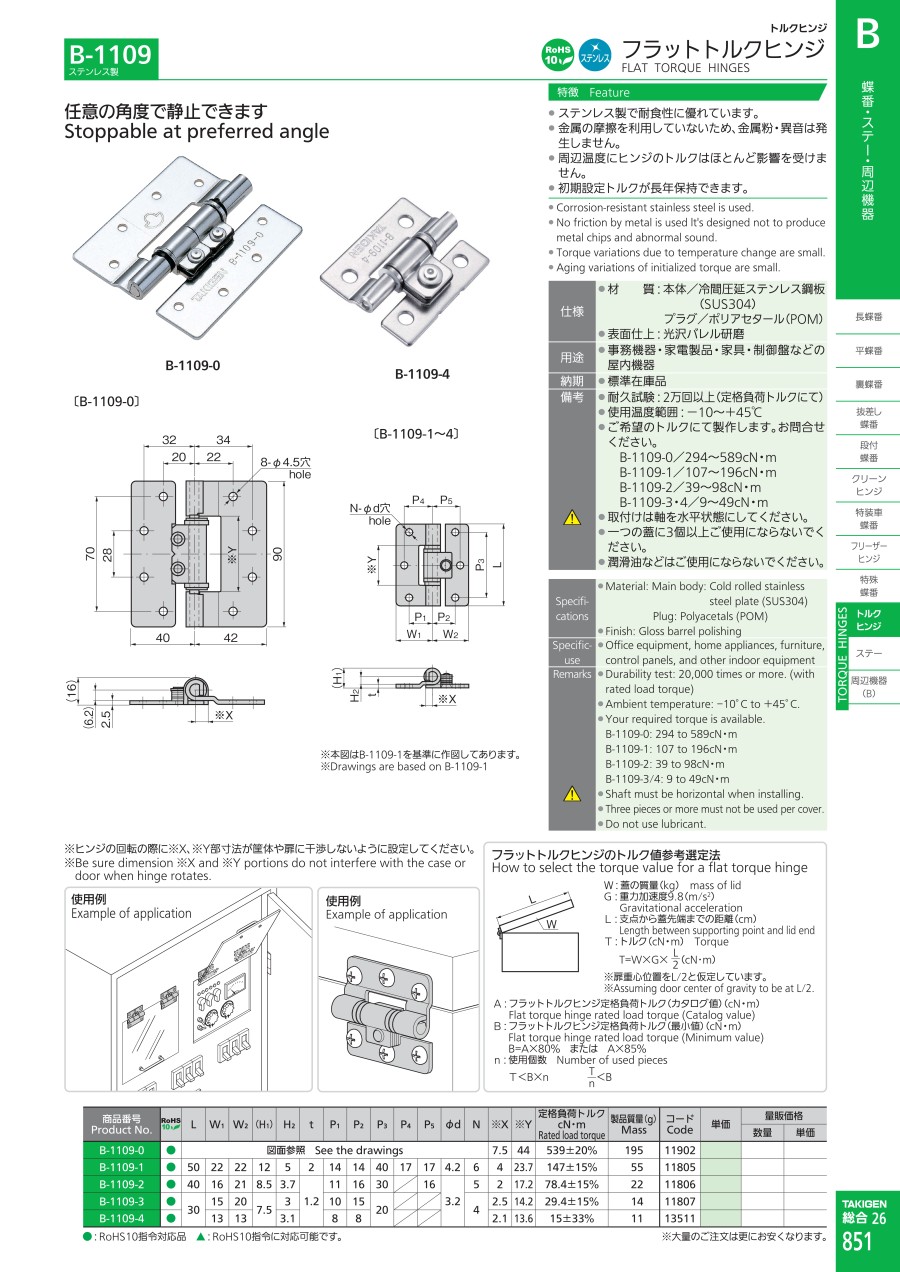

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
スーパークリーンヒンジ（B-214・アルミニウム製）
クリーンヒンジのB-214です。クリーン環境での使用が可能です。
タキゲン製造
裏蝶番トルクヒンジ（B-1238-2・ステンレス製）
ステンレス裏蝶番トルクヒンジのB-1238です。扉の表面にヒンジが出ない裏蝶番タイプです。調整ナットでトルクの値を変更可能です。
タキゲン製造
フラットトルクヒンジ（BP-148・プラスチック製）
プラスチックフラットトルクヒンジ BP-148です。本体前面にトルク調整ネジがついており、前面からトルク調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フラットトルクヒンジ（B-1109・ステンレス製）のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

社内設備部品

満足度：4.02022/03/23

既存の社内設備に付いていた部品が破損してしまった為交換部品として使用しました。同じ部品でしたので問題なく使用でき大変助か...もっと読む

0人が参考にしています。

上下に開閉する治具のヒンジとして

満足度：5.02019/02/28

途中で止められるようになり、使いやすくできました。普通のヒンジでは落下してしまう恐れがありましたが、このヒンジでそれはな...もっと読む

0人が参考にしています。

得意先様へ納める装置の扉部分に使用

満足度：5.02018/05/30

得意先様へ納める装置の扉部分に使用しています。各種扉の形状や重量等の仕様に見合ったものを選定し都度使い分けています。こち...もっと読む

0人が参考にしています。

自社製品の扉に使用

満足度：5.02018/05/16

自社製品の扉に使用しています。最低限必要な機能を満たしていることと、ブランド品で安心感があることから使用しています。実際...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q使用上の注意などはありますか？

使用の際は下記にご注意ください。
・取付けは軸を水平状態にしてください。
・一つの蓋に3個以上ご使用にならないでください。
・潤滑油などはご使用にならないでください。

Q外の扉に使用して大丈夫ですか？

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
