ステンレスダンパー機構付トーションヒンジ B-1999-D
- 通常単価(税別)
- 61,416円
- 税込単価
- 67,558円
通常出荷日：在庫品1日目当日出荷可能
【特長】・B-1999にダンパー機構を組込んだ製品です。・扉重量をトーションアームのばね力で軽減し、内...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

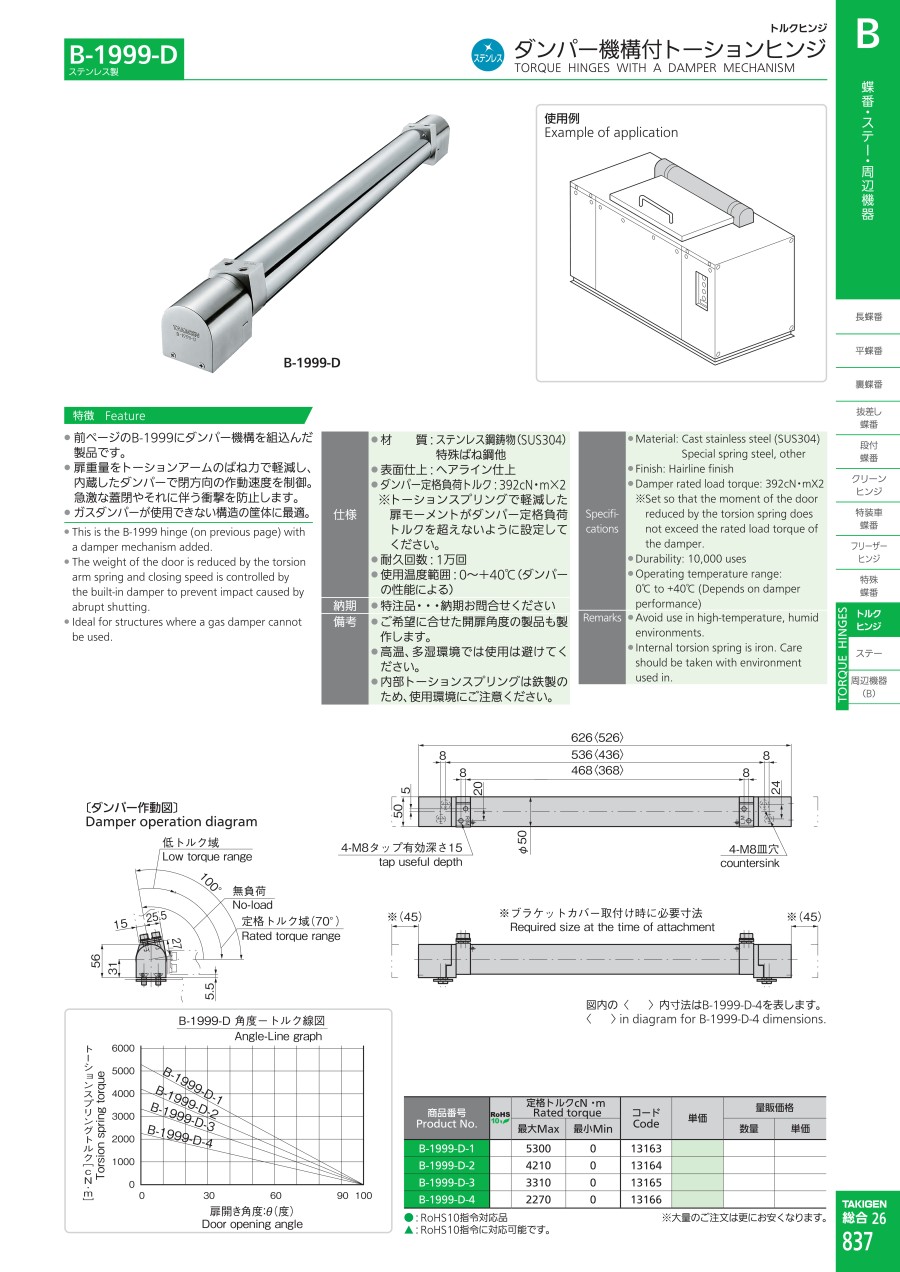

外形図
図内の＜ ＞内寸法はB-1999-D-4表します。
製品仕様
- 材質：ステンレス鋼鋳物（SUS304）、特殊ばね鋼他
- 表面仕上：ヘアライン仕上
- ダンパー定格負荷トルク：392cN・m×2
※トーションスプリングで軽減した扉モーメントがダンパー定格負荷トルクを超えないように設定してください。 - 耐久回数：1万回
- 使用温度範囲：0～+40℃（ダンパーの性能による）
| 型番 | 定格トルクcN・m | |
|---|---|---|
| 最大 | 最小 | |
| B-1999-D-1 | 5,300 | 0 |
| B-1999-D-2 | 4,210 | 0 |
| B-1999-D-3 | 3,310 | 0 |
| B-1999-D-4 | 2,270 | 0 |
注意・禁止事項
- 高温、多湿環境では使用は避けてください。
- 内部トーションスプリングは鉄製のため、使用環境にご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
61,416円 ( 67,558円 ) | 在庫品1日目当日出荷可能 |
61,416円 ( 67,558円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・B-1999にダンパー機構を組込んだ製品です。
・扉重量をトーションアームのばね力で軽減し、内蔵したダンパーで閉方向の作動速度を制御。
・急激な蓋閉やそれに伴う衝撃を防止します。
・ガスダンパーが使用できない構造の筐体に最適。
