スライドヒンジ（100°開き・B-1401・ステンレス製）

Name: スライドヒンジ（100°開き・B-1401・ステンレス製）
Brand: タキゲン製造
SKU: 221004898521
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,141円～1,647円

税込単価: 1,255円～1,812円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

マリンヒンジ（B-1231・ステンレス製）

通常価格(税別)： 592円 (税込価格：651円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

面付けスライドヒンジ（B-407・鉄製）

通常価格(税別)： 1,385円 (税込価格：1,524円)

通常出荷日：在庫品1日目

汎用性のあるスライドヒンジ。【特長】・材質 : 冷間圧延ステンレス鋼板（SUS...

詳細情報を確認する

種類
裏蝶番・スライド蝶番
材質
ステンレス鋼板（SUS304）
取付穴タイプ
丸穴
取付方法
ねじ止め
長さ【範囲選択】 (mm)
50.1～60
長さ L ※( )内は可変タイプの最小長さ (mm)
60
幅【範囲選択】 (mm)
45.1～55
幅 W (mm)
54
勝手違い
左右兼用
使用環境
耐食性
表面仕上
研磨
取付穴
穴あき

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

耐食性に優れているスライドヒンジ

B-1401-2-Cの外観

B-1401-1-Cの外観

B-1401-3の外観

B-1401-1の寸法図

かぶせ量A Covering amount A	17	18	19
カット量B Cutting amount B	3	4	5

かぶせ量Aとカット量Bの関係

商品番号 Product No.	備考 Remarks	製品質量(g) Mass
B-1401-1	キャッチなし Without catch	50
B-1401-1-C	キャツチ付き With catch	50

B-1401-2の寸法図

かぶせ量A Covering amount A	12	13	14
カット量B Cutting amount B	3	4	5

かぶせ量Aとカット量Bの関係

商品番号 Product No.	備考 Remarks	製品質量(g) Mass
B-1401-2	キャッチなし Without catch	50
B-1401-2-C	キャツチ付き With catch	50

B-1401-3の寸法図

かぶせ量A Covering amount A	7	8	9
カット量B Cutting amount B	3	4	5

かぶせ量Aとカット量Bの関係

商品番号 Product No.	備考 Remarks	製品質量(g) Mass
B-1401-3	キャッチなし Without catch	50
B-1401-3-C	キャツチ付き With catch	50

型番リスト

表示件数

型番

付加機能

本体高さ

(mm)

商品コード

最小発注数量

なし（通常）	17.5	11273	1個
なし（通常）	22.5	11275	1個
その他	22.5	11276	1個
その他	27.5	11281	1個

通常単価(税別) (税込単価)	通常出荷日

1,141円 ( 1,255円 )	在庫品1日目当日出荷可能
1,235円 ( 1,359円 )	在庫品1日目当日出荷可能
1,524円 ( 1,676円 )	在庫品1日目当日出荷可能
1,647円 ( 1,812円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用性のあるスライドヒンジ。
【特長】
・材質 : 冷間圧延ステンレス鋼板（SUS304）。
・表面仕上 : 研磨。
・ステンレス製で耐食性に優れている。
・キャッチ付き、キャッチなしあり。
【用途】
・薬品保管庫・船舶用キャビネット。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

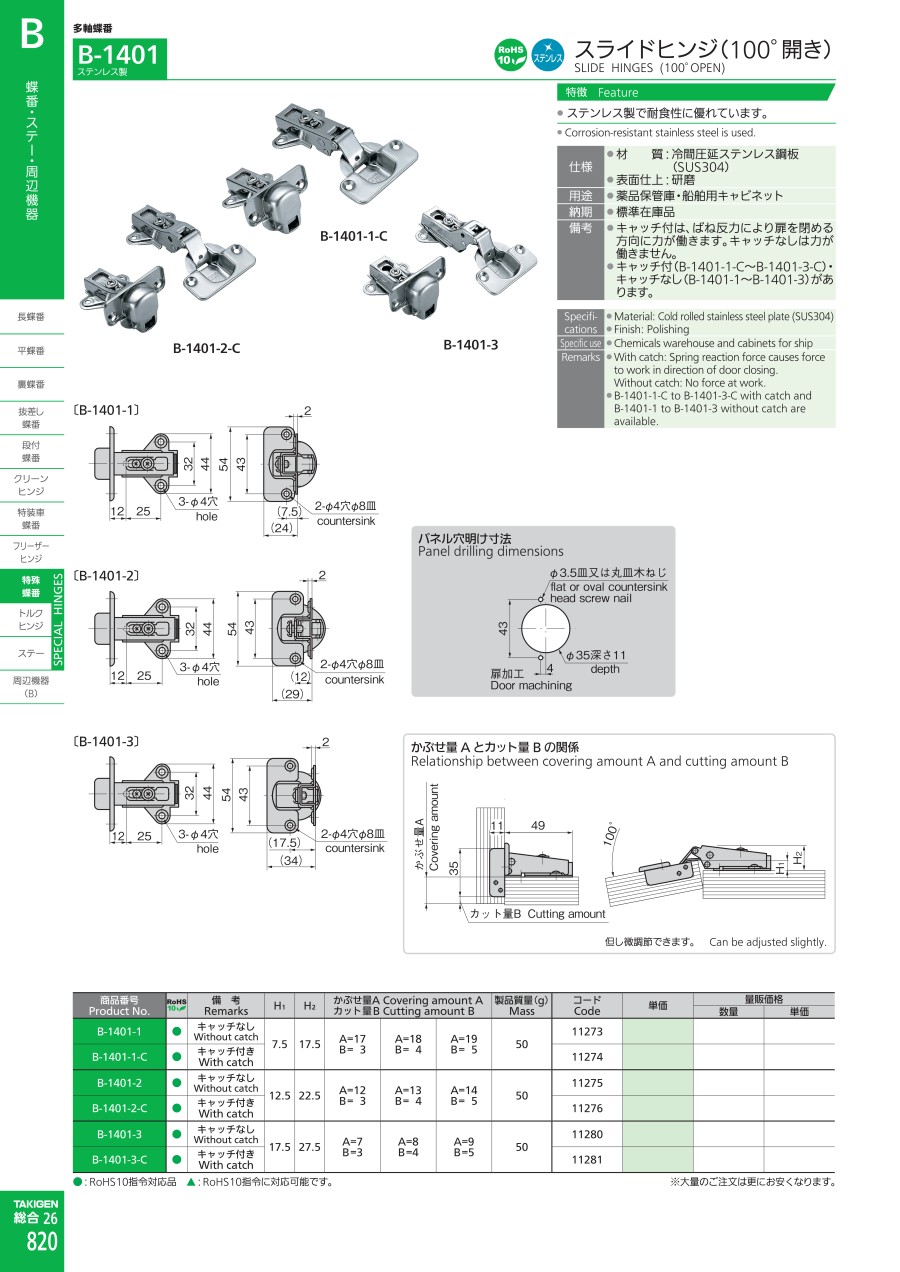

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
スーパークリーンヒンジ（B-214・アルミニウム製）
クリーンヒンジのB-214です。クリーン環境での使用が可能です。
タキゲン製造
裏蝶番トルクヒンジ（B-1238-2・ステンレス製）
ステンレス裏蝶番トルクヒンジのB-1238です。扉の表面にヒンジが出ない裏蝶番タイプです。調整ナットでトルクの値を変更可能です。
タキゲン製造
フラットトルクヒンジ（BP-148・プラスチック製）
プラスチックフラットトルクヒンジ BP-148です。本体前面にトルク調整ネジがついており、前面からトルク調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドヒンジ（100°開き・B-1401・ステンレス製）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

ドア開閉部の補修

満足度：3.02018/11/22

補修前品はスチ−ル製さび劣化にて今回ＳＵＳ製に変更、取り付けた感じは結構な反力がありベース側に強度がない（木製ベニヤ等）...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q外の扉に使用して大丈夫ですか？

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
