タキゲン製造

スプリング付蝶番（B-1146・ステンレス製）

スプリング付蝶番（B-1146・ステンレス製）
この商品のFAQをみる（1件）
通常単価(税別)
532円～1,072円
税込単価
585円～1,179円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スプリング付蝶番（B-1246・ステンレス製）

タキゲン製造

スプリング付蝶番（B-1246・ステンレス製）
4.5
通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スプリング付蝶番（B-1046・ステンレス製）

タキゲン製造

スプリング付蝶番（B-1046・ステンレス製）
3.4
通常価格(税別)： 172円 (税込価格：189円)

通常出荷日：在庫品1日目

ばね荷重が高いスプリング付蝶番。【特長】・ステンレス製で耐食性に優れている。・...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
数量：

商品情報

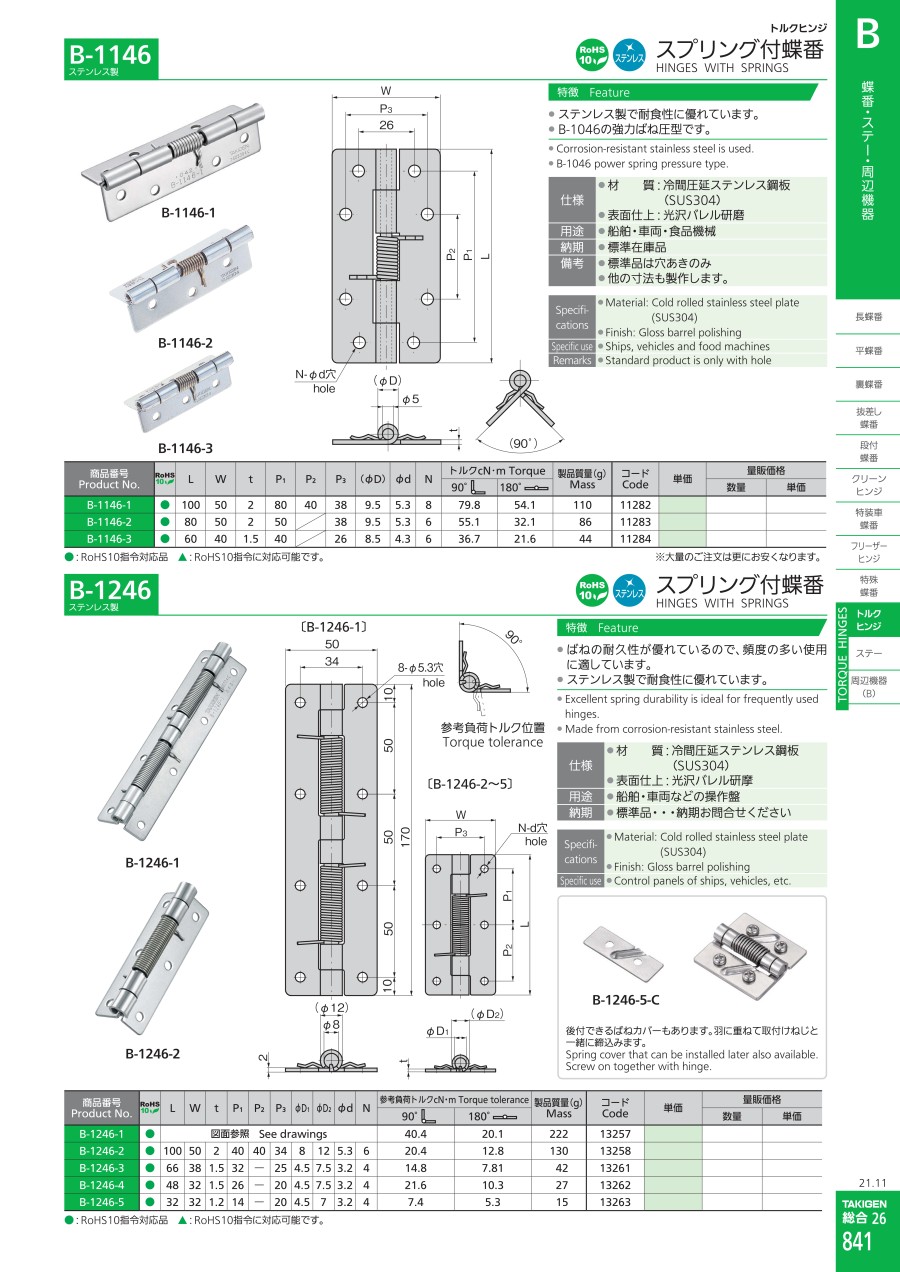

外形図

B-1146シリーズの寸法図

製品仕様

B-1146-1の外観

B-1146-1

B-1146-2の外観

B-1146-2

B-1146-3の外観

B-1146-3

規格表

商品番号
Product No.		備考
Remarks		LWtP1P2P3P4φD1(φD2)φdNトルクcN･m Torque製品質量(g)
Mass
90°180°
B-1146-1穴あき With hole1005028040263859.55.3879.854.1110
B-1146-2穴あき With hole8050250-263859.55.3655.132.186
B-1146-3穴あき With hole60401.540-262658.54.3636.721.644

型番リスト

表示件数
  • 1
    • 型番
    B-1146-1
    B-1146-2
    B-1146-3

    長さ【範囲選択】

    (mm)

    長さ L ※( )内は可変タイプの最小長さ

    (mm)

    幅【範囲選択】

    (mm)

    幅 W

    (mm)

    板厚 t

    (mm)

    商品コード

    		RoHS?最小発注数量
    80.1～100
    100
    45.1～55
    50
    2
    11282
    10
    1個
    70.1～80
    80
    45.1～55
    50
    2
    11283
    10
    1個
    50.1～60
    60
    35.1～45
    40
    1.5
    11284
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,072円
    ( 1,179円 )
    在庫品1日目当日出荷可能
    1,012円
    ( 1,113円 )
    在庫品1日目当日出荷可能
    532円
    ( 585円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ばね荷重が高いスプリング付蝶番。
    【特長】
    ・ステンレス製で耐食性に優れている。
    ・B-1046の強力ばね圧型。
    ・材質 : 冷間圧延ステンレス鋼板（SUS304）。
    ・表面仕上 : 光沢バレル研磨。
    【用途】
    ・船舶・車両・食品機械。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スプリング付蝶番（B-1146・ステンレス製）のレビュー
    4.3平均満足度：4.33件のレビュー
    製品加工設備の一部として使用
    4
    満足度：4.02018/05/16
    製品加工設備の一部として使用しています。終日の開閉が300回を越えるため、バネの耐久性がもう少しあると大変良い商品だと思...もっと読む
    2人が参考にしています。
    ロール巻きの素材の押さえに使用しています
    5
    満足度：5.02023/09/15
    客先に納入する特殊な装置でシート状の素材がロール巻きになっており、そのシートの押さえとして使用しています。以前よりこの商...もっと読む
    0人が参考にしています。
    ポカヨケに使用しています
    4
    満足度：4.02023/06/30
    顧客から依頼された装置の操作レバーのポカヨケに使用しています。操作レバーの形状に合った切り欠きをした板を別に製作してこの...もっと読む
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Q外の扉に使用して大丈夫ですか？
    A
    ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
