タキゲン製造

スプリング付蝶番（B-1046・ステンレス製）

Name: スプリング付蝶番（B-1046・ステンレス製）
Brand: タキゲン製造
SKU: 221004898486
Rating: 3.3 (8 reviews)

カタログ |

数量スライド割引
当日出荷可能

3.3

平均満足度3.3

この商品のレビューをみる（8件）

この商品のFAQをみる（2件）

通常単価(税別): 172円～260円

税込単価: 189円～286円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

スプリング付蝶番（B-1246・ステンレス製）

4.5

通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

スプリング付蝶番（B-1046-G・ステンレス製）

4.6

通常価格(税別)： 353円 (税込価格：388円)

通常出荷日：在庫品1日目

汎用性のあるスプリング付蝶番。【特長】・ステンレス製で耐食性に優れている。・4...

詳細情報を確認する

種類
平蝶番
材質
ステンレス鋼板（SUS304）
付加機能
スプリング付
勝手違い
左右兼用
使用環境
耐食性
表面仕上
バレル研磨

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
B-1046-4に穴はありません。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

B-1046-1

B-1046-4

規格表

商品番号 Product No.	参考負荷トルク(cN･m) Torque tolerance
商品番号 Product No.	90°	180°
B-1046-1	11	6.7
B-1046-2	14	8.1
B-1046-3	6	3.8
B-1046-4	2.2	1.4

商品番号 Product No.	L	W	t			P₁	P₂	φD₁	(φD₂)	縦2ヶ使用扉質量(kg) Door mass when using two pcs vertically (reference)	製品質量(g) Mass
SUS	L	W	Ti	SUS	SPCC	P₁	P₂	φD₁	(φD₂)		Ti	SUS	SPCC
B-1046-1	51	38	1.5	1.5	1.6	25	32	3	6.5	6	18	30	35
B-1046-2	38	32	1.5	1.5	1.6	20	26	3	6.5	4	11	19	20
B-1046-3	25	32	1.2	1.2	1.2	20	14	3	5.8	2	6	10	10
B-1046-4	20	14	-	0.5	0.5	-	-	1	2.2	1	-	1.5	1.5

型番リスト

表示件数

型番

取付穴タイプ

取付方法

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

板厚 t

(mm)

軸径φD

(mm)

取付穴

商品コード

RoHS?

最小発注数量

丸穴	ねじ止め	50.1～60	51	35.1～45	38	1.5	3	穴あき	10638	10	1個
丸穴	ねじ止め	～40	38	25.1～35	32	1.5	3	穴あき	10639	10	1個
丸穴	ねじ止め	～40	25	25.1～35	32	1.2	3	穴あき	10640	10	1個
-	溶接	～40	20	～25	14	0.5	1	穴無し	10641	10	1個

通常単価(税別) (税込単価)	通常出荷日

231円 ( 254円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用性のあるスプリング付蝶番。
【特長】
・ステンレス製で耐食性に優れている。
・4サイズから用途に合わせて選択可能。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : 光沢バレル研磨。
【用途】
・各種扉に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
B-1046-4に穴はありません。

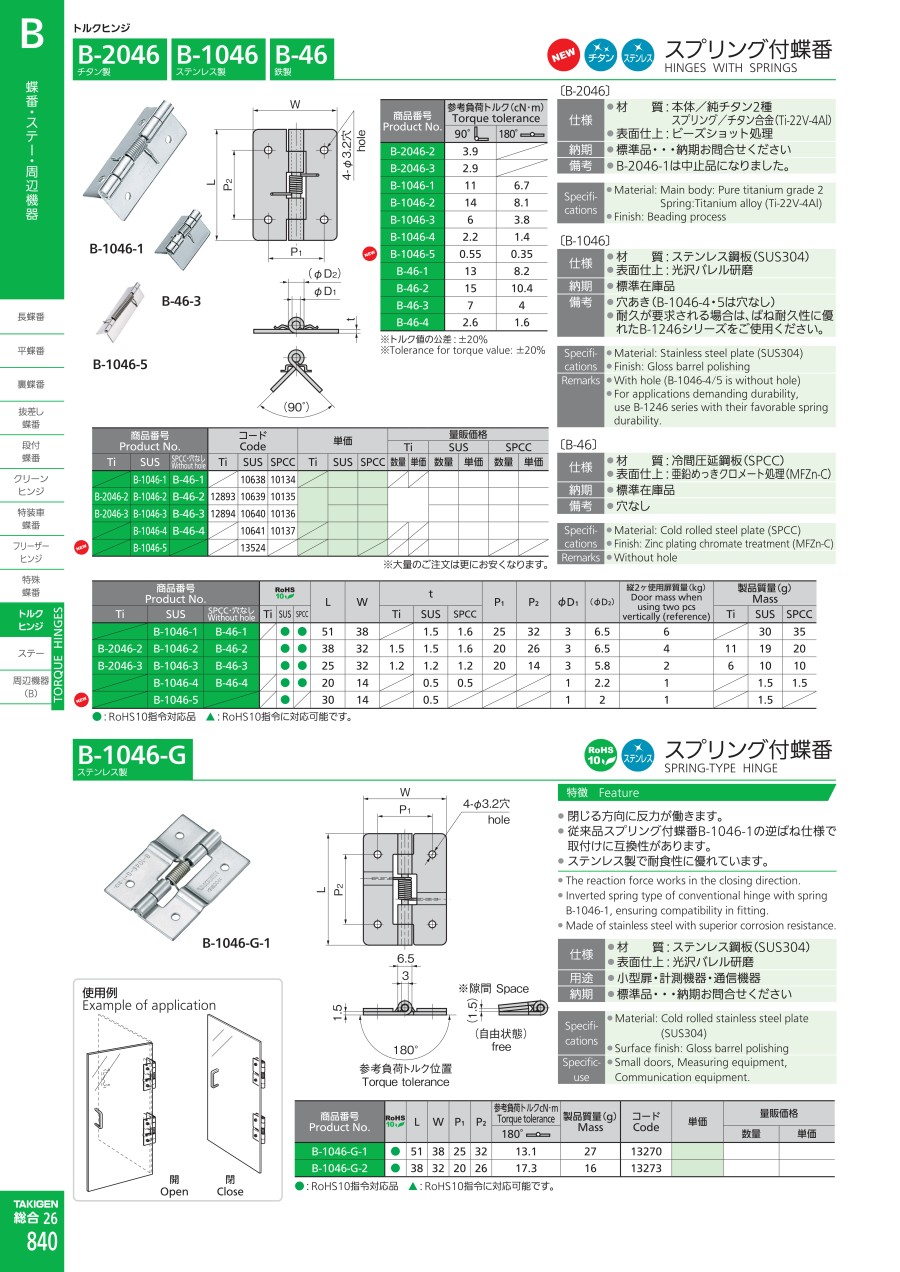

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
スプリング付蝶番（B-46・鉄製）
鉄（SPCC）製のスプリング付蝶番です。取り付け穴がなく、溶接取り付けとなりますが、ステンレスに比べ安価にお求めいただけます。
タキゲン製造
スプリング付蝶番（B-1246・ステンレス製）
バネの耐久性がB-1046より強く、開閉頻度の多い用途に最適なスプリング付蝶番B-1246です。
タキゲン製造
スプリング付蝶番（B-1046-G・ステンレス製）
B-1046の逆バネ仕様で閉じる方向に反力が働くB-1046-Gシリーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング付蝶番（B-1046・ステンレス製）のレビュー

3.3平均満足度：3.38件のレビュー

星5
25%
星4
13%
星3
38%
星2
25%
星1
0%

扉の開閉

満足度：5.02018/06/01

扉の開閉に使用したが、バネ強度が弱く、繰り返し荷重により短い期間で破壊してしまった。

4人が参考にしています。

治具の蓋を半自動開閉させるために使用

満足度：3.02018/05/16

治具の蓋を半自動開閉させるために使用しています（アンロック状態で開くようにスプリングの反発を利用）。おおむね満足のいく商...もっと読む

3人が参考にしています。

扉の開閉部

満足度：3.02019/02/01

小さいながらも十分なトルクでした。ネジを入れる穴が少しガバくて、がたつきが見られました。

1人が参考にしています。

アームの開閉部

満足度：2.02018/07/12

アーム開閉部に電気的動力のいらないものが必要で数種類購入した。開閉力を比べた結果他のものより力が小さかった印象。

ミスミからのコメント

貴重なご意見をいただきましてありがとうございます。頂いたご意見をメーカーと共有し、より良い製品のご提供に努めてまいります。引き続きご愛顧の程よろしくお願い致します。

1人が参考にしています。

部品交換

満足度：3.02021/07/18

ビス取付穴が座繰りが入れてあればなおよかった。皿ビス用もあると良い

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Qサイズはどうやって決めたらよいですか。

だいたいの目安をカタログ内に表記しておりますが、必要に応じてサイズ、個数を調整してください。

Q外の扉に使用して大丈夫ですか。

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
