タキゲン製造

L型裏蝶番（2管・B-1520-A・ステンレス製）

L型裏蝶番（2管・B-1520-A・ステンレス製）

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
数量：

商品情報

外形図

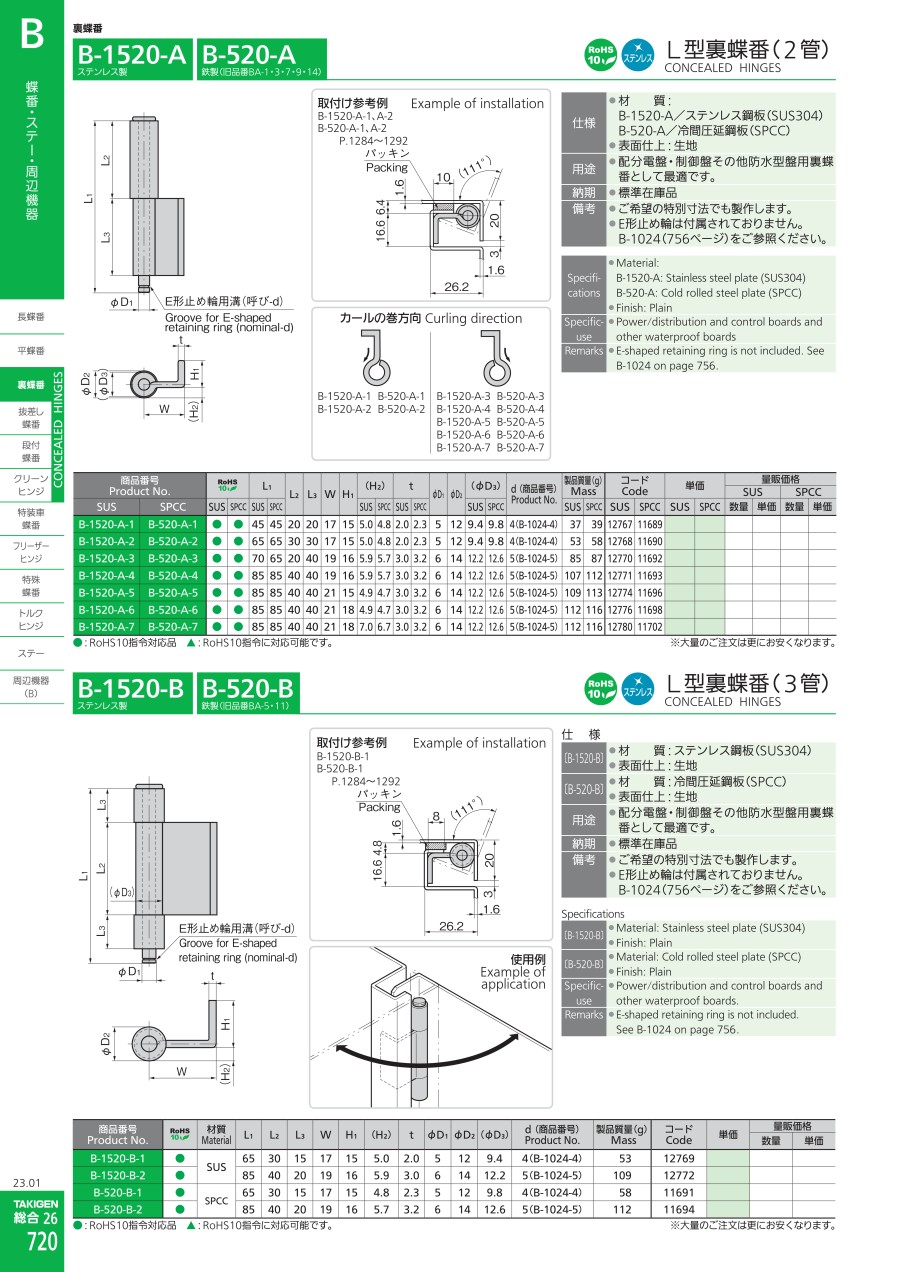

L型裏蝶番（2管・B-1520-A・ステンレス製） 外形図

製品仕様

  • 材質：ステンレス鋼板（SUS304）
  • 表面仕上：生地

E形止め輪は付属されておりません。

カールの巻方向

L型裏蝶番（2管・B-1520-A・ステンレス製） 外形図1

B-1520-A-1／B-1520-A-2

L型裏蝶番（2管・B-1520-A・ステンレス製）外形図2

B-1520-A-3／B-1520-A-4／B-1520-A-5／B-1520-A-6／B-1520-A-7

規格表

L型裏蝶番（2管・B-1520-A・ステンレス製） 規格表

●：RoHS10指令対応品

使用例

参考取付け例

L型裏蝶番（2管・B-1520-A・ステンレス製） 使用例

B-1520-A-1、A-2

型番リスト

表示件数
  • 1
    • 型番
    B-1520-A-1
    B-1520-A-2
    B-1520-A-3
    B-1520-A-4
    B-1520-A-6
    B-1520-A-7

    長さ【範囲選択】

    (mm)

    長さ L ※( )内は可変タイプの最小長さ

    (mm)

    幅 W

    (mm)

    全長

    (mm)

    H1

    (mm)

    H2（SUS）

    (mm)

    板厚 t

    (mm)

    軸径φD

    (mm)

    商品コード

    		RoHS?最小発注数量
    ～40
    40
    17
    45
    15
    5.0
    2
    5
    12767
    10
    1個
    50.1～60
    60
    17
    65
    15
    5.0
    2
    5
    12768
    10
    1個
    50.1～60
    60
    19
    70
    16
    5.9
    3
    6
    12770
    10
    1個
    70.1～80
    80
    19
    85
    16
    5.9
    3
    6
    12771
    -
    1個
    70.1～80
    80
    21
    85
    18
    4.9
    3
    6
    12776
    10
    1個
    70.1～80
    80
    21
    85
    18
    7.0
    3
    6
    12780
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    521円
    ( 573円 )
    在庫品1日目当日出荷可能
    495円
    ( 545円 )
    在庫品1日目当日出荷可能
    550円
    ( 605円 )
    在庫品1日目当日出荷可能
    720円
    ( 792円 )
    在庫品1日目当日出荷可能
    720円
    ( 792円 )
    在庫品1日目当日出荷可能
    720円
    ( 792円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・配分電盤・制御盤その他防水型盤用裏蝶番として最適です。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
