ステンレスＬ曲げ裏蝶番 B-1524
- 通常単価(税別)
- 1,293円
- 税込単価
- 1,422円
【製品情報】・＜共通項目＞・本体種類：裏蝶番、隠し蝶番・長さL(mm)：100...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
B-1524の仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[ステンレス] ステンレス鋼板（SUS304）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
80.1～100
長さ L ※( )内は可変タイプの最小長さ(mm)
100
幅【範囲選択】(mm)
35.1～45
幅 W(mm)
38
勝手違い
[左右兼用] 左右兼用
使用環境
耐食性
表面仕上
生地
板厚 t(mm)
3
軸径φD(mm)
8
取付穴
なし
商品コード
12979
-
-
商品情報
外形図
製品仕様
- 用途：配分電盤・制御盤その他防水型盤用裏蝶番として最適です。
- E形止め輪は付属されておりません。
規格表
| 型番 | L | H | t | φd | 製品質量（g） |
|---|---|---|---|---|---|
| B-1524 | 113 | 6.9 | 3.0 | 14.2 | 294 |
詳細情報
基本情報
【製品情報】
・＜共通項目＞
・本体種類：裏蝶番、隠し蝶番
・長さL(mm)：100
・材質：ステンレス鋼板（SUS304）
・表面仕上：生地
・幅W(mm)：38
・板厚t(mm)：3
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

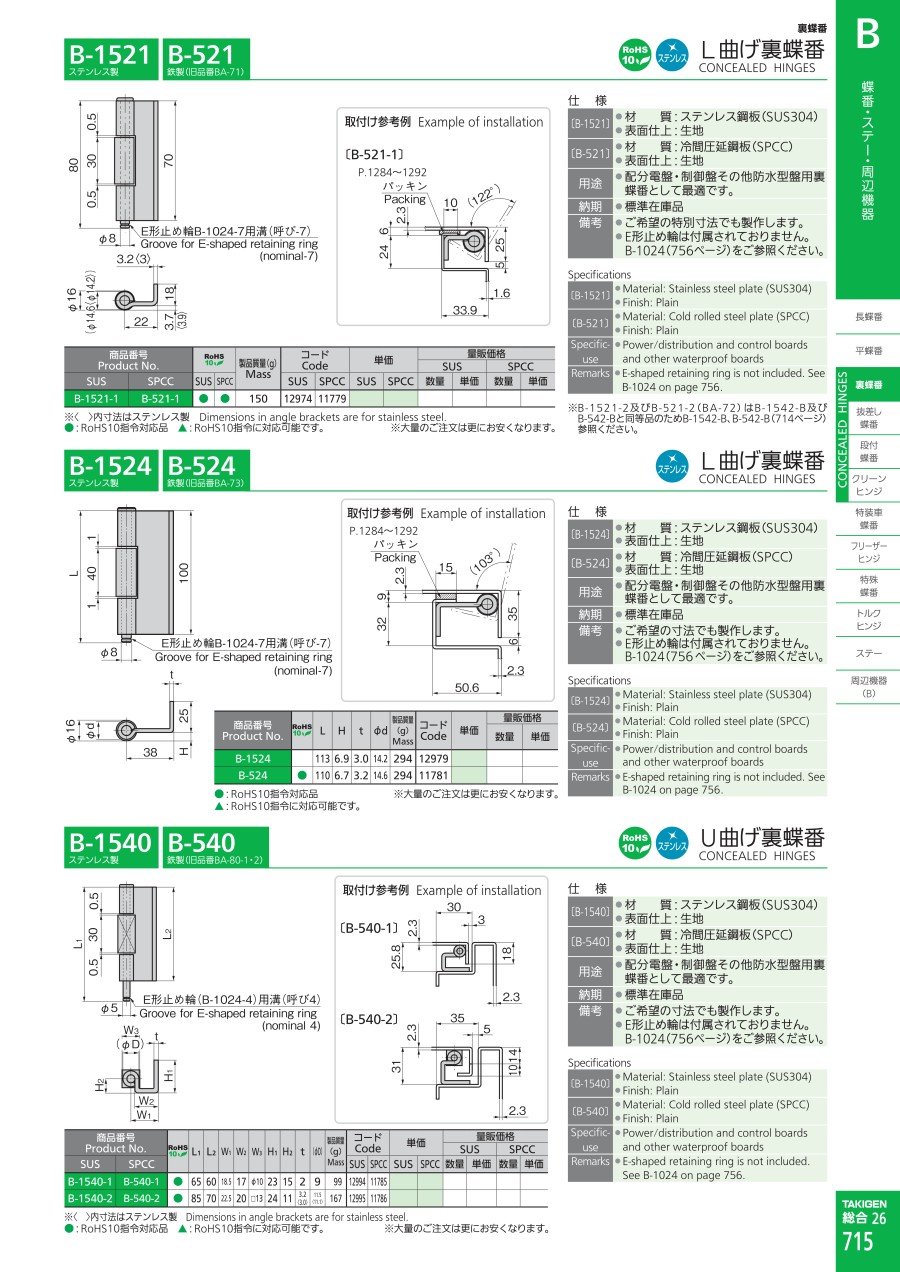

カタログ
