オートヒンジ B-193
- 通常単価(税別)
- 5,861円5,216円
- 税込単価
- 6,447円5,738円
通常出荷日：在庫品1日目当日出荷可能
【特長】・内蔵された圧縮スプリングにより、蓋の重量を軽減します。・取付け後でも調整ねじにより回転トルク...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
B-193の仕様・寸法情報
種類
特殊蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付穴タイプ
長穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
長さ【範囲選択】(mm)
150.1～
長さ L ※( )内は可変タイプの最小長さ(mm)
186
幅【範囲選択】(mm)
120.1～
幅 W(mm)
125
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
ニッケルめっき
板厚 t(mm)
2
取付穴
穴あき
商品コード
13117
-
-
商品情報
外形図
製品仕様
- 材質：
本体：冷間圧延鋼板（SPCC）
樹脂カバー：ポリアセタール（POM） - 表面仕上：ニッケルめっき（MFNi）
- 回転トルク調節が最小の時：13Nm（±10%）
- 回転トルク調節が最大の時：23Nm（±10%）
規格表
使用例
注意・禁止事項
- トルク調節を行う際は、扉をOPEN状態にしてトルク調節を行ってください。
- 本品を永くご使用頂くために定期的に摺動部に潤滑剤の塗布をお願いします。
詳細情報
基本情報
【特長】
・内蔵された圧縮スプリングにより、蓋の重量を軽減します。
・取付け後でも調整ねじにより回転トルクの調節が可能です。
【用途】
・各種重量天蓋用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

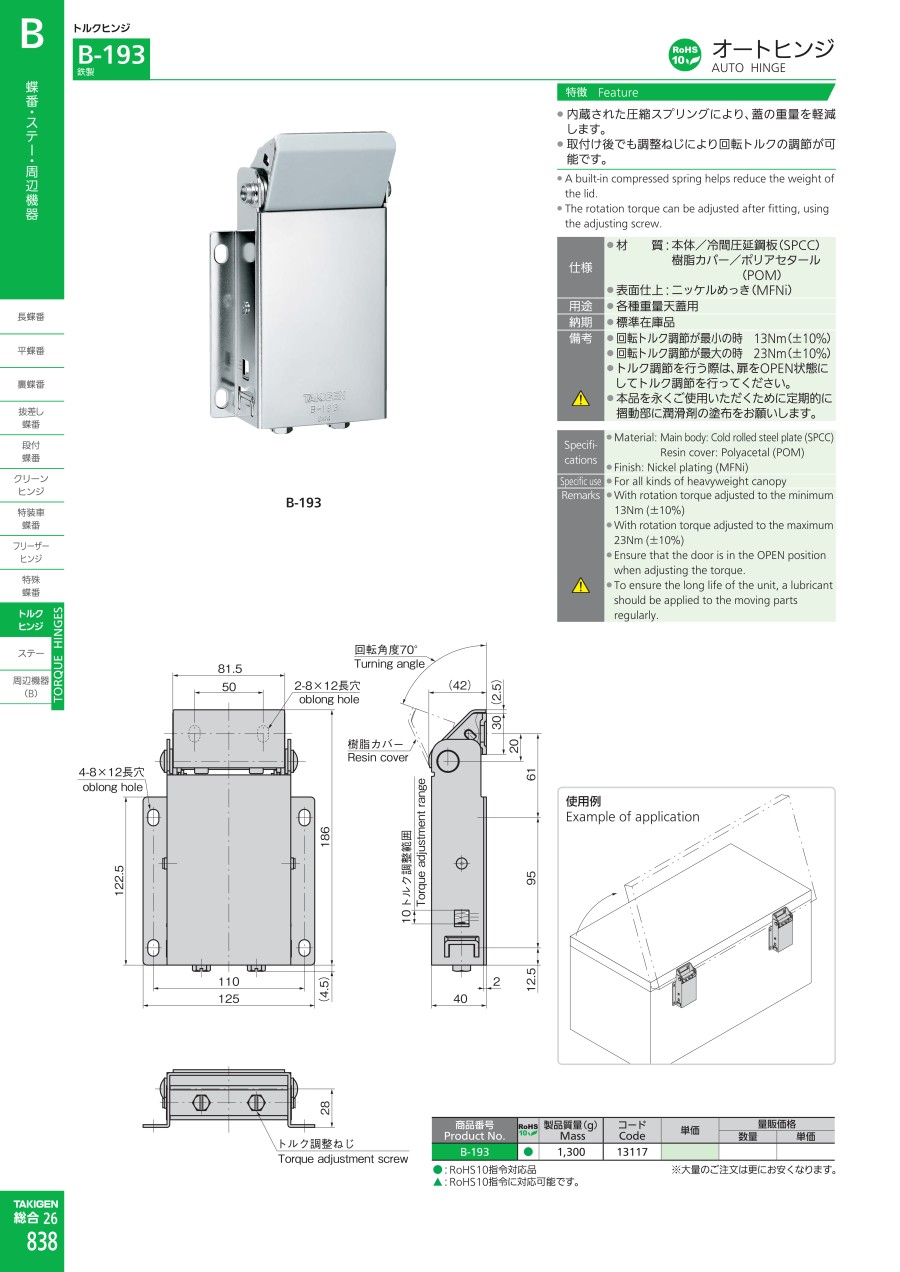

カタログ
