L型裏蝶番4型 B-542-B
- 通常単価(税別)
- 389円
- 税込単価
- 428円
同サイズでステンレス製もあります。B-1542参照。【特長】・筐体に適した補助...
詳細情報を確認する
－閉じる
B-542-Bの仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
80.1～100
長さ L ※( )内は可変タイプの最小長さ(mm)
100
幅【範囲選択】(mm)
25.1～35
幅 W(mm)
28
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
生地
板厚 t(mm)
3.2
軸径φD(mm)
8
取付穴
なし
商品コード
10499
-
-
商品情報
外形図
＜ ＞内寸法はステンレス製
製品仕様
- 製品質量：235g
- 材質：熱間圧延鋼板（SPHC）
- 表面仕上：生地
E形止め輪は付属されておりません。
規格表

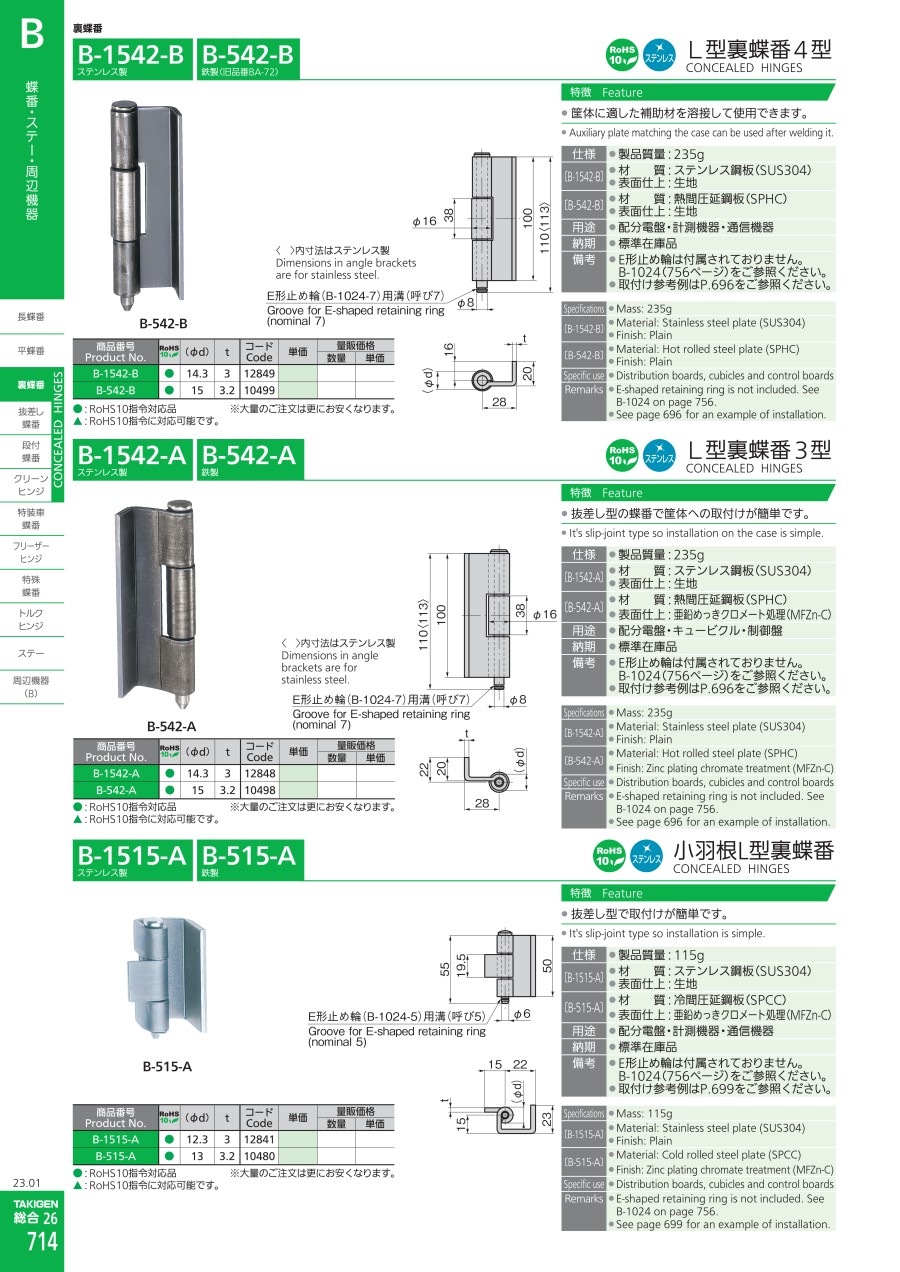

カタログ
L型裏蝶番4型 B-542-Bの型番B-542-Bのページです。
型番B-542-Bに関する仕様情報を記載しております。
L型裏蝶番4型 B-542-Bのレビュー
製品
5
5.02022/05/25
この商品は自社の製品に使用しています。設計通りの製品の製造ができていて、良好な感じです。この商品を使用することについて特...もっと読む
0人が参考にしています。
