L型裏蝶番（3管） B-522-B
閲覧中の商品と併せてご検討ください
－閉じる
B-522-B(BA-31)の仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
80.1～100
長さ L ※( )内は可変タイプの最小長さ(mm)
92
幅【範囲選択】(mm)
25.1～35
幅 W(mm)
29
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
生地
板厚 t(mm)
4
軸径φD(mm)
8
取付穴
なし
商品情報
外形図
製品仕様
- 材質：熱間圧延鋼板（SPHC）
- 表面仕上：生地
E形止め輪は付属されておりません。
規格表
●：RoHS10指令対応品
使用例
参考取付け例

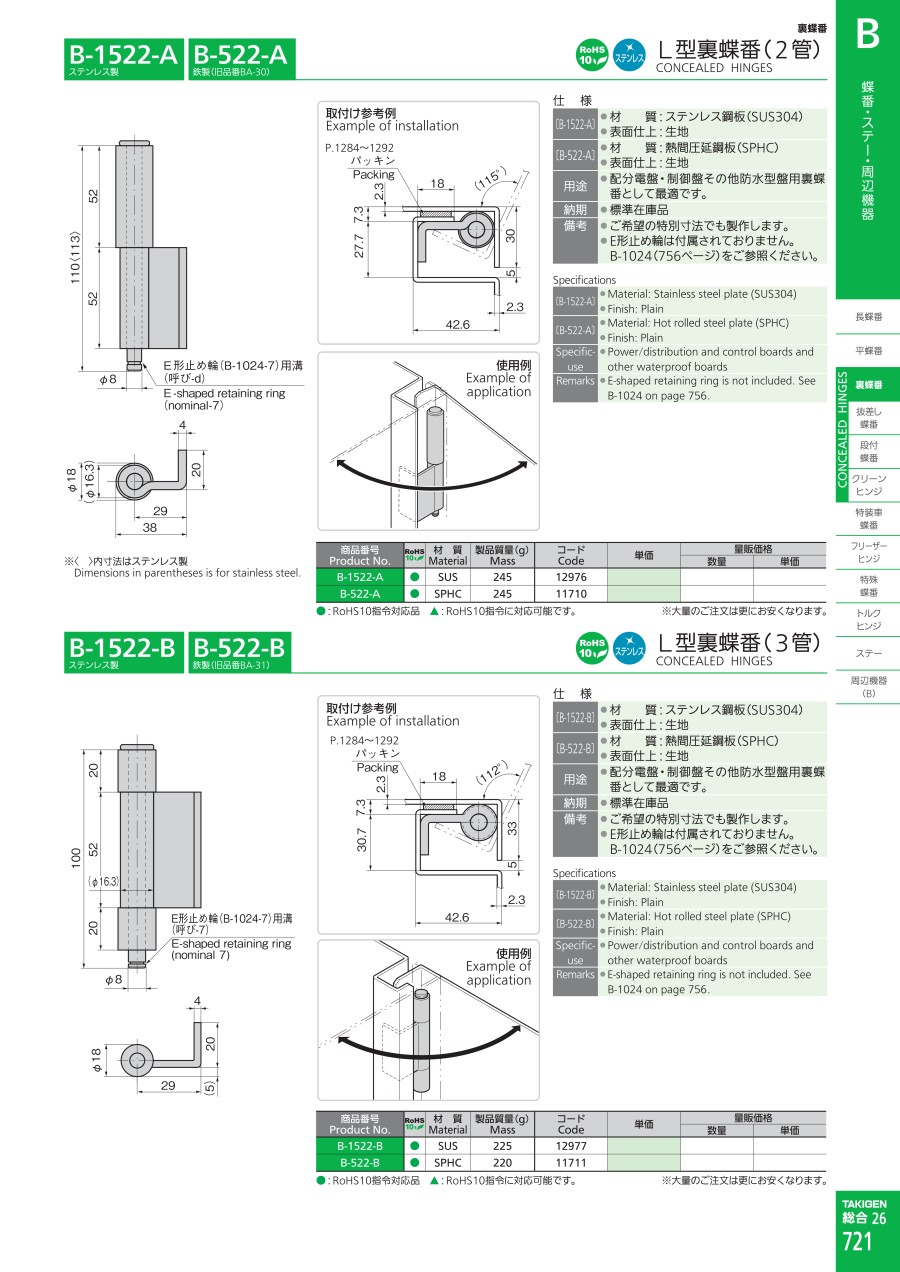

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。L型裏蝶番（3管） B-522-Bの型番B-522-B(BA-31)のページです。
型番B-522-B(BA-31)に関する仕様情報を記載しております。
L型裏蝶番（3管） B-522-Bのレビュー
この商品のレビューはありません
